Exaustão de Fumos e Vapores

O que é a exaustão de fumos e vapores industriais?

A exaustão de fumos e vapores é o processo de captura e remoção de contaminantes gasosos e particulados gerados por processos industriais — incluindo fumos metálicos, vapores químicos, fumaça e gases nocivos — antes que se dispersem no ambiente de trabalho. Diferente da ventilação geral diluidora, que apenas dilui os contaminantes no ar, a exaustão de fumos e vapores foca na captação diretamente na fonte de geração, impedindo que os trabalhadores sejam expostos a substâncias tóxicas.

Os contaminantes aéreos em ambientes industriais podem ser classificados em quatro grandes categorias:

• Fumos metálicos: partículas ultrafinas geradas pela condensação de vapores metálicos durante processos como soldagem, fundição e corte térmico. São compostos por óxidos de ferro, manganês, cromo, níquel e outros metais, com diâmetro tipicamente inferior a 1 micrômetro.
• Vapores químicos: substâncias em estado gasoso provenientes da evaporação de líquidos como solventes orgânicos, resinas, ácidos, bases e reagentes químicos. Comum em processos de pintura, limpeza industrial e laboratórios.
• Fumaça de processo: gerada por corte térmico (plasma, laser, oxicorte), queima de materiais e processos de combustão. Contém uma mistura de gases e partículas em suspensão.
• Gases de combustão e reação: subprodutos gasosos de reações químicas e processos térmicos, incluindo monóxido de carbono, dióxido de enxofre, óxidos de nitrogênio e compostos orgânicos voláteis (COVs).

A exposição prolongada a esses contaminantes representa sérios riscos à saúde dos trabalhadores, podendo causar pneumoconiose (doença pulmonar por inalação de partículas), intoxicação aguda e crônica por metais pesados e solventes, irritação severa das vias respiratórias, dermatite química e diversas doenças ocupacionais de notificação compulsória. Por isso, a legislação brasileira — em especial as normas NR-15 e NR-9 — exige o controle rigoroso da exposição ocupacional a agentes químicos.

Quando a exaustão de fumos e vapores é necessária?

A implementação de um sistema de exaustão de fumos e vapores é obrigatória ou fortemente recomendada nas seguintes situações:

• Processos de soldagem (MIG, TIG, arco elétrico, arco submerso) que geram fumos metálicos com partículas submicrométricas altamente nocivas
• Fundição e fusão de metais com liberação intensa de vapores metálicos e fumos em altas temperaturas
• Manuseio e manipulação de solventes, ácidos e reagentes químicos que liberam vapores tóxicos em temperatura ambiente
• Processos de pintura industrial e aplicação de revestimentos com base solvente que emitem COVs
• Cura UV em gráficas e processos de impressão com liberação de ozônio e vapores de tintas
• Laboratórios químicos e farmacêuticos onde manipulam-se substâncias voláteis e potencialmente perigosas
• Hangares de manutenção de aeronaves com uso de solventes, tintas e produtos químicos em ambientes semifechados
• Salas de baterias com liberação de hidrogênio e vapores ácidos durante carga e manutenção
• Processos de corte térmico (plasma, laser, oxicorte) que geram fumaça densa com partículas metálicas
• Qualquer ambiente onde os limites de tolerância da NR-15 (insalubridade) ou os níveis de ação da NR-9 (Programa de Prevenção de Riscos Ambientais) sejam atingidos ou ultrapassados

Em todos esses cenários, a exaustão localizada — com captação na fonte — é a solução mais eficaz e frequentemente a única aceita tecnicamente para garantir a segurança ocupacional.

Como funciona a exaustão de fumos e vapores?

Um sistema completo de exaustão de fumos e vapores industriais é composto por quatro etapas fundamentais, cada uma dimensionada especificamente para o tipo de contaminante e processo envolvido:

Captação na fonte

A primeira e mais crítica etapa é a captura dos contaminantes o mais próximo possível do ponto de geração. Para isso, utilizam-se dispositivos como captores tipo coifa, braços articulados de sucção, capelas de exaustão, mesas aspirantes e enclausuramentos parciais ou totais. Quanto mais próximo o captor estiver da fonte de emissão, maior será a eficiência de captura e menor o volume de ar necessário — o que resulta em equipamentos menores e menor consumo energético. A exaustão localizada é projetada caso a caso pela engenharia da Brasfaiber, considerando as velocidades de captura recomendadas para cada tipo de contaminante.

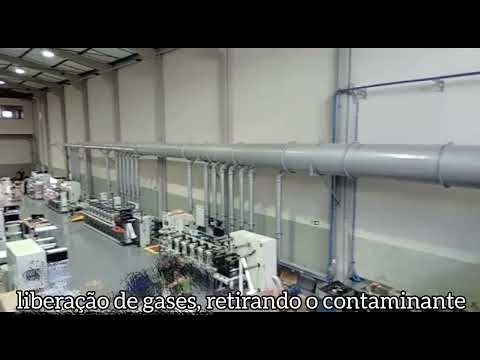

Transporte por dutos

Após a captura, o ar contaminado é transportado por um sistema de dutos industriais dimensionado para manter a velocidade de transporte adequada. Para fumos metálicos, por exemplo, a velocidade mínima no duto deve impedir a deposição de partículas nas paredes, evitando obstruções e acúmulo de material combustível. O dimensionamento correto dos dutos — considerando diâmetro, comprimento, curvas, derivações e perdas de carga — é fundamental para o funcionamento eficiente de todo o sistema.

Tratamento e filtragem

Dependendo do tipo de contaminante, diferentes tecnologias de tratamento são empregadas:

• Filtro de manga: ideal para retenção de fumos metálicos e particulados sólidos gerados em processos de soldagem, esmerilhamento e fundição. Retém partículas submicrométricas com eficiência superior a 99%.
• Lavador de gases: indicado para neutralização de vapores químicos, gases ácidos e alcalinos. A solução de lavagem é formulada especificamente para o contaminante a ser tratado.
• Filtro de carvão ativado: utilizado para adsorção de compostos orgânicos voláteis (COVs) e odores, comum em processos de pintura e aplicação de revestimentos.

A escolha da tecnologia de tratamento depende da análise detalhada do contaminante, sua concentração, temperatura e características químicas.

Exaustão mecânica

O coração do sistema é o exaustor industrial, responsável por gerar a pressão negativa que movimenta o ar através de todo o circuito — desde o captor até a chaminé de descarga. Para sistemas de exaustão de fumos e vapores, o exaustor centrífugo é o mais utilizado devido à sua capacidade de vencer as altas perdas de carga impostas pelos dutos e equipamentos de filtragem. Em aplicações com vapores corrosivos, utilizam-se exaustores fabricados em PRFV (Plástico Reforçado com Fibra de Vidro) que resistem à agressão química.

Setores que mais demandam exaustão de fumos e vapores

A necessidade de sistemas especializados de exaustão de fumos e vapores está presente em diversos segmentos industriais. Os setores com maior demanda incluem:

Como dimensionar um sistema de exaustão de fumos e vapores?

O dimensionamento correto de um sistema de exaustão de fumos e vapores é um trabalho de engenharia que envolve a análise detalhada de múltiplos parâmetros:

• Tipo e toxicidade do contaminante: identificação precisa dos fumos, vapores ou gases gerados pelo processo para definir limites de exposição e tecnologia de tratamento.
• Vazão de ar no ponto de captura: cálculo do volume de ar necessário para garantir a captação eficaz dos contaminantes, considerando a geometria do processo e correntes de ar no ambiente.
• Velocidade de captura: determinação da velocidade do ar no ponto de geração do contaminante, que varia conforme a toxicidade da substância e as condições de dispersão.
• Layout de dutos e perda de carga: projeto do sistema de dutos considerando distâncias, curvas, ramificações e velocidades de transporte para garantir funcionamento eficiente.
• Seleção da tecnologia de tratamento: escolha entre filtro de manga, lavador de gases, carvão ativado ou combinação de tecnologias conforme o contaminante.
• Dimensionamento do exaustor: seleção do modelo e potência do exaustor industrial com base na vazão total e perda de carga do sistema.

A equipe de engenharia da Brasfaiber realiza a análise completa do processo, desde o levantamento técnico em campo até o projeto executivo do sistema, garantindo que cada componente seja dimensionado corretamente para máxima eficiência e conformidade normativa.

Por que escolher a Brasfaiber?

Com mais de 40 anos de experiência no mercado de ventilação e exaustão industrial, a Brasfaiber é referência nacional no projeto e fabricação de sistemas de exaustão de fumos e vapores. Nossos diferenciais incluem:

• Fabricação própria de exaustores, filtros e lavadores de gases — sem depender de terceiros para garantir qualidade e prazo.
• Múltiplos materiais de construção: PRFV (Plástico Reforçado com Fibra de Vidro), aço carbono e aço inoxidável, selecionados conforme a agressividade do contaminante.
• Engenharia dedicada para dimensionamento completo do sistema — desde a captação na fonte até o tratamento e descarga atmosférica.
• Projetos sob medida para cada aplicação, considerando as especificidades do processo, layout fabril e requisitos normativos.
• Atendimento nacional com projetos realizados em indústrias de todos os portes e segmentos em todo o território brasileiro.
