Projeto de Captação e Ventilação para Indústria Alimentícia

para Indústria Alimentícia
Obra executada em Campinas/SP · alimentícia

Sistema integrado de exaustão localizada com coifas e captores em aço inoxidável, exaustores centrífugos e ventiladores de parede com grelha difusora para indústria alimentícia.

Exaustão Localizada Exaustão Localizada e Ventilação

Na indústria alimentícia, o controle térmico, de umidade e de partículas é requisito sanitário — não apenas conforto.

Problema apresentado:

  • Risco de contaminação cruzada por partículas em suspensão e vapores residuais
  • Conformidade com ANVISA, BPF e APPCC — falhas geram interdição e perda de lotes
  • Proliferação microbiana em ambientes quentes e úmidos
  • Perda de produtividade em ambientes com calor excessivo

Na indústria alimentícia, processos como cozimento, fritura e preparo geram vapores, gordura, odores e calor que precisam ser removidos na fonte para garantir a qualidade do produto e a segurança dos colaboradores.

A solução ideal combina exaustão localizada com captores em inox, ventiladores com filtro para insuflação de ar limpo e ventiladores de parede com grelha difusora — garantindo renovação contínua do ar com qualidade adequada ao segmento.

Calor, vapores e odores no processamento de alimentos

O galpão de produção de alimentos enfrentava:

  • Vapores e gordura em suspensão que contaminavam superfícies e equipamentos;

  • Calor excessivo de fornos e equipamentos térmicos;

  • Odores intensos dispersos por todo o ambiente;

  • Ar sem renovação, necessitando insuflação de ar filtrado para compensar o volume exaurido;

  • Exigências da ANVISA e BPF para controle de temperatura e qualidade do ar nas áreas de manipulação.

Solução:

Equipamentos Instalados

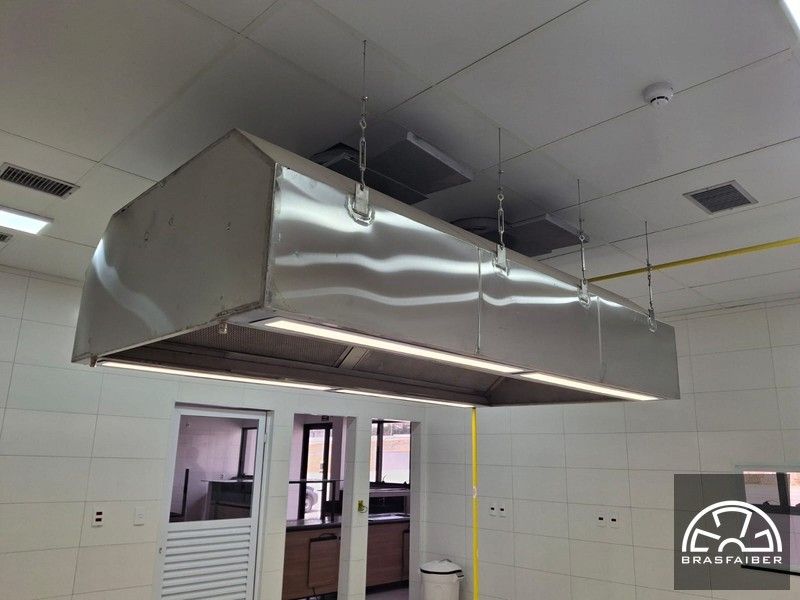

  • Coifas em aço inoxidável AISI 304 sobre as áreas de cozimento, com filtros de gordura e iluminação LED integrada, captando vapores e odores direto na fonte;

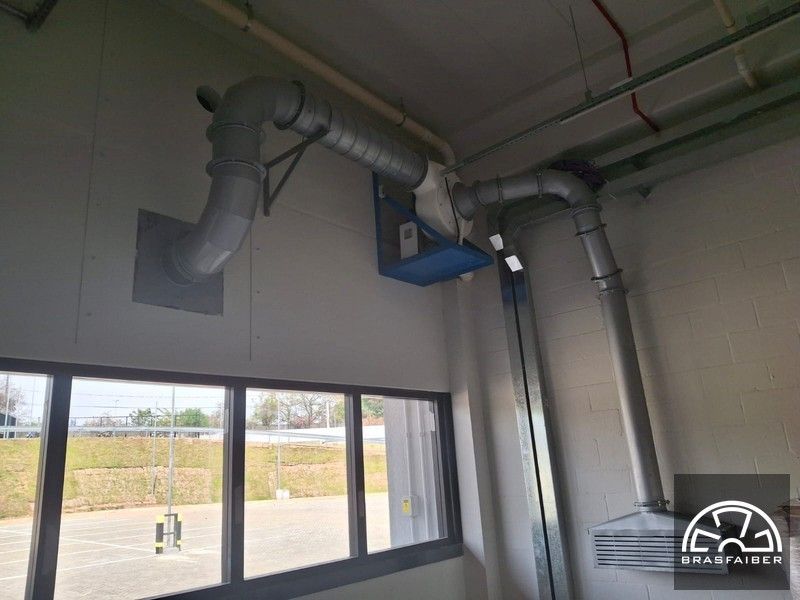

  • Captores em inox posicionados sobre cada equipamento da linha de produção, conectados por dutos em aço inox até o sistema de exaustão;

  • Exaustores centrífugos dimensionados para manter a vazão necessária em todos os pontos de captação;

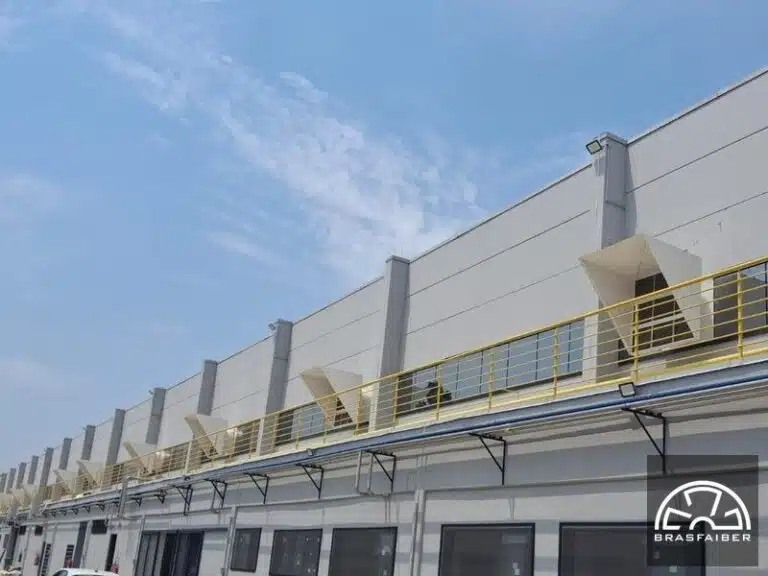

  • Ventiladores com filtro nas paredes, insuflando ar do exterior já filtrado e livre de impurezas — essencial na indústria alimentícia para não contaminar o produto;

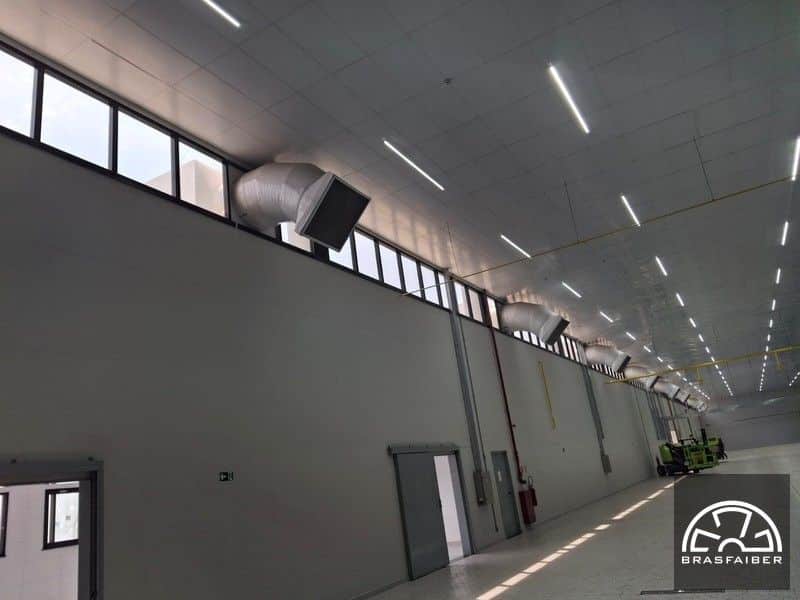

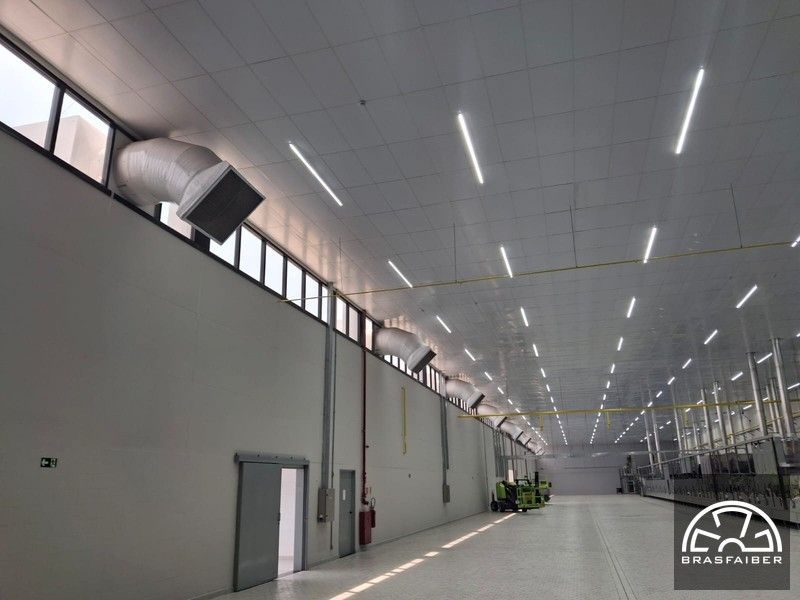

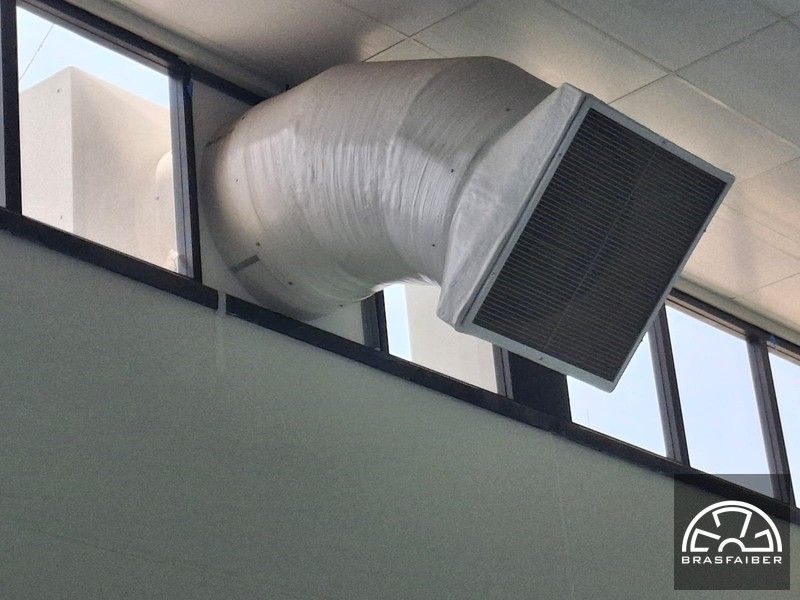

  • Ventiladores de parede com grelha difusora, distribuindo ar fresco de forma uniforme nas demais áreas do galpão;

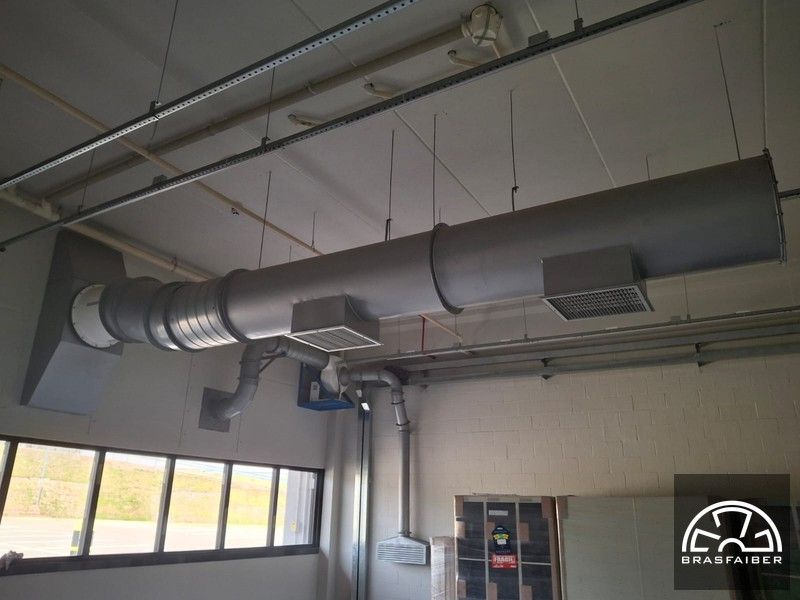

  • Rede de dutos em aço galvanizado e inoxidável, com curvas suaves que minimizam perdas de carga.

Como Funciona

  1. As coifas e captores em inox captam vapores, gordura e odores diretamente na fonte, antes de se dispersarem;

  2. Os exaustores centrífugos puxam o ar contaminado pela rede de dutos e o descarregam no exterior;

  3. Os ventiladores com filtro insuflam ar externo filtrado, e os ventiladores de parede com grelha difusora distribuem ar fresco uniformemente — compensando o volume exaurido;

  4. O resultado é um fluxo contínuo e balanceado: ar limpo e filtrado entra, ar contaminado e quente sai.

Resultados:

  • Captação eficiente de vapores e gordura na fonte, protegendo o ambiente e os equipamentos;

  • Temperatura controlada nas áreas de produção, mesmo com equipamentos térmicos em operação;

  • Ar insuflado filtrado, garantindo qualidade do ar compatível com produção alimentícia;

  • Conformidade com ANVISA, BPF, NR-15 e NR-17;

  • Equipamentos em inox de fácil higienização e baixo custo de manutenção.

A combinação de coifas e captores em inox, exaustores centrífugos, ventiladores com filtro e ventiladores de parede com grelha difusora é a solução completa para a indústria alimentícia que exige controle de vapores, temperatura e qualidade do ar com conformidade sanitária.

Resumo técnico: sistema de ventilação e exaustão para uma nova fábrica de biscoito de polvilho, com pressão positiva nas áreas de massa, embalagem, empacotamento e resfriamento, e pressão negativa na área de fornos, em uma indústria alimentícia em Campinas/SP.

Ventilação de parede: VP/103-W-F-AR-GD, 31.500 m³/h cada
Exaustão de telhado: ET/93-AR-GD, 26.000 m³/h cada
Áreas atendidas: massas, embalagem, fornos, empacotamento/expedição e resfriamento
Regime: positivo nas áreas limpas, negativo na área de fornos
Material: PRFV, padrão Anvisa, branco Munsell N 9.5

Sistema de Ventilação Instalado

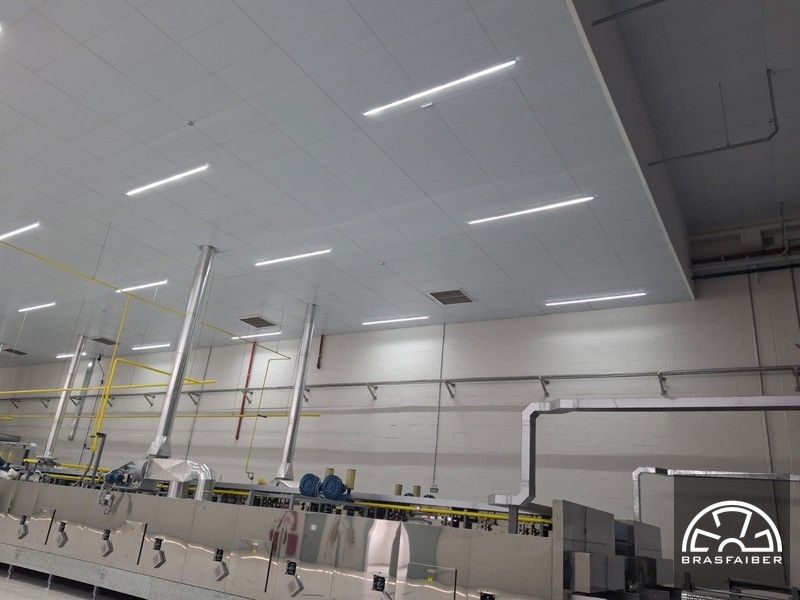

A fábrica foi projetada em construção nova, com paredes pré-moldadas e telhado de telha zipada — o que permitiu definir o regime de pressão de cada setor em vez de apenas compensar problemas existentes. Nas áreas de massa, embalagem, empacotamento e resfriamento, a insuflação filtrada supera a exaustão e o ambiente fica pressurizado: isso barra o calor vindo dos fornos e impede a entrada de insetos e poeira. Na área de fornos, o processo é invertido — a exaustão supera a ventilação e o setor opera em pressão negativa, puxando o calor para fora e evitando que ele migre para as áreas limpas.

5Áreas com regime próprio
31.500 m³/hVentilação de parede (unit.)
26.000 m³/hExaustão de telhado (unit.)
10Exaustores só na área de fornos
Área Ventilação de parede Exaustão de telhado Regime
Massas 2 × VP/103-W-F-AR-GD 2 × ET/93-AR-GD Positivo
Embalagem 3 × VP/103-W-F-AR-GD 3 × ET/93-AR-GD Positivo
Fornos 6 × VP/103-W-F-AR-GD 10 × ET/93-AR-GD Negativo
Empacotamento / expedição 2 × VP/103-W-F-AR-GD 2 × ET/93-AR-GD Positivo
Resfriamento 2 × VP/103-W-F-AR-GD Positivo

Destaques Técnicos

  • Pressão definida por setor: a área de fornos recebeu quase o dobro de exaustores em relação aos ventiladores — é essa diferença que puxa o calor e o mantém longe das áreas limpas.
  • Ventilação de parede com filtro (F): o ar que entra nas áreas de alimento é filtrado, condição para pressurizar sem contaminar.
  • Grelha direcionadora (GD): em parede e telhado, orienta o fluxo para onde ele é necessário em vez de dispersá-lo.
  • Atenuador de ruído (AR): presente em toda a linha, importante num conjunto com mais de trinta equipamentos.
  • Compatível com telha zipada: os exaustores de telhado foram especificados para o perfil de cobertura adotado na obra.
  • PRFV padrão Anvisa: acabamento branco Munsell N 9.5, adequado a ambiente de produção de alimentos e à higienização frequente.

Dados técnicos conforme os equipamentos efetivamente fornecidos neste projeto. O regime de pressão e a quantidade de equipamentos por área são definidos no projeto de cada planta.
