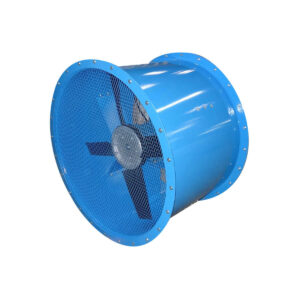

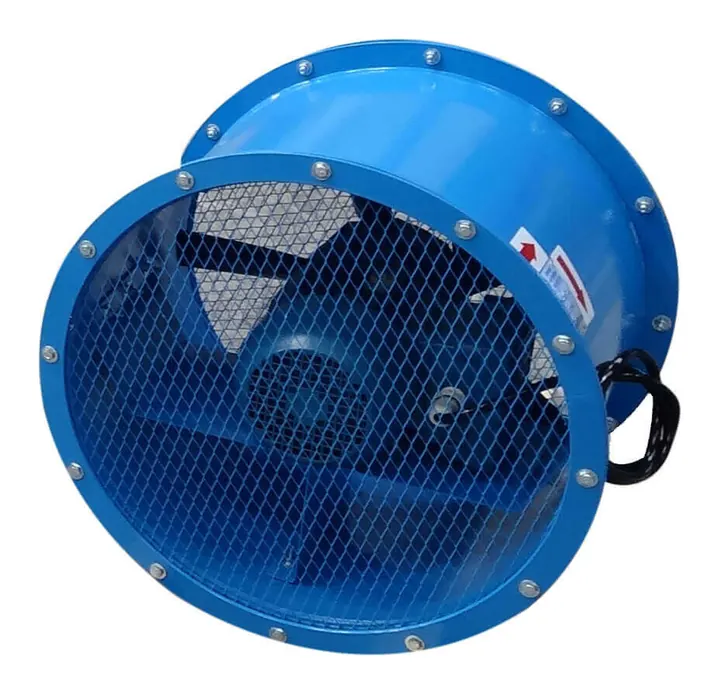

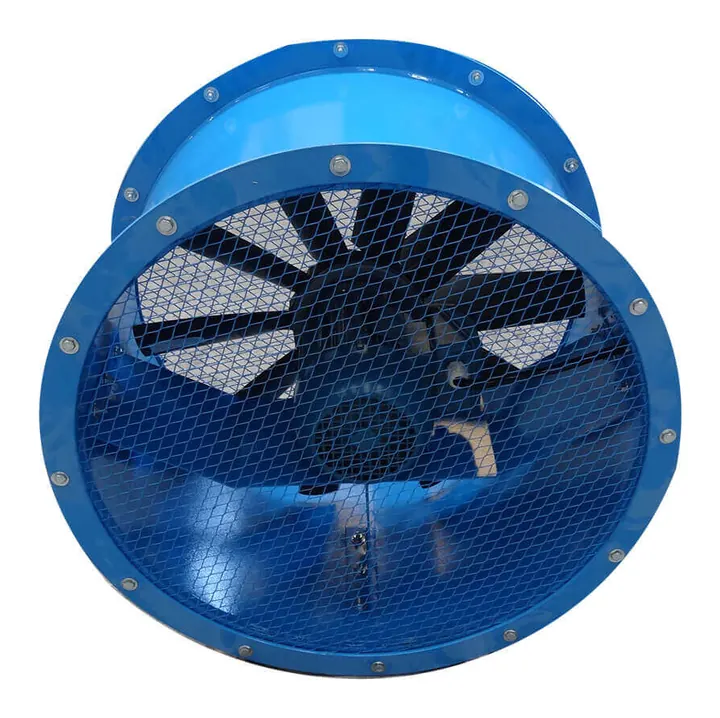

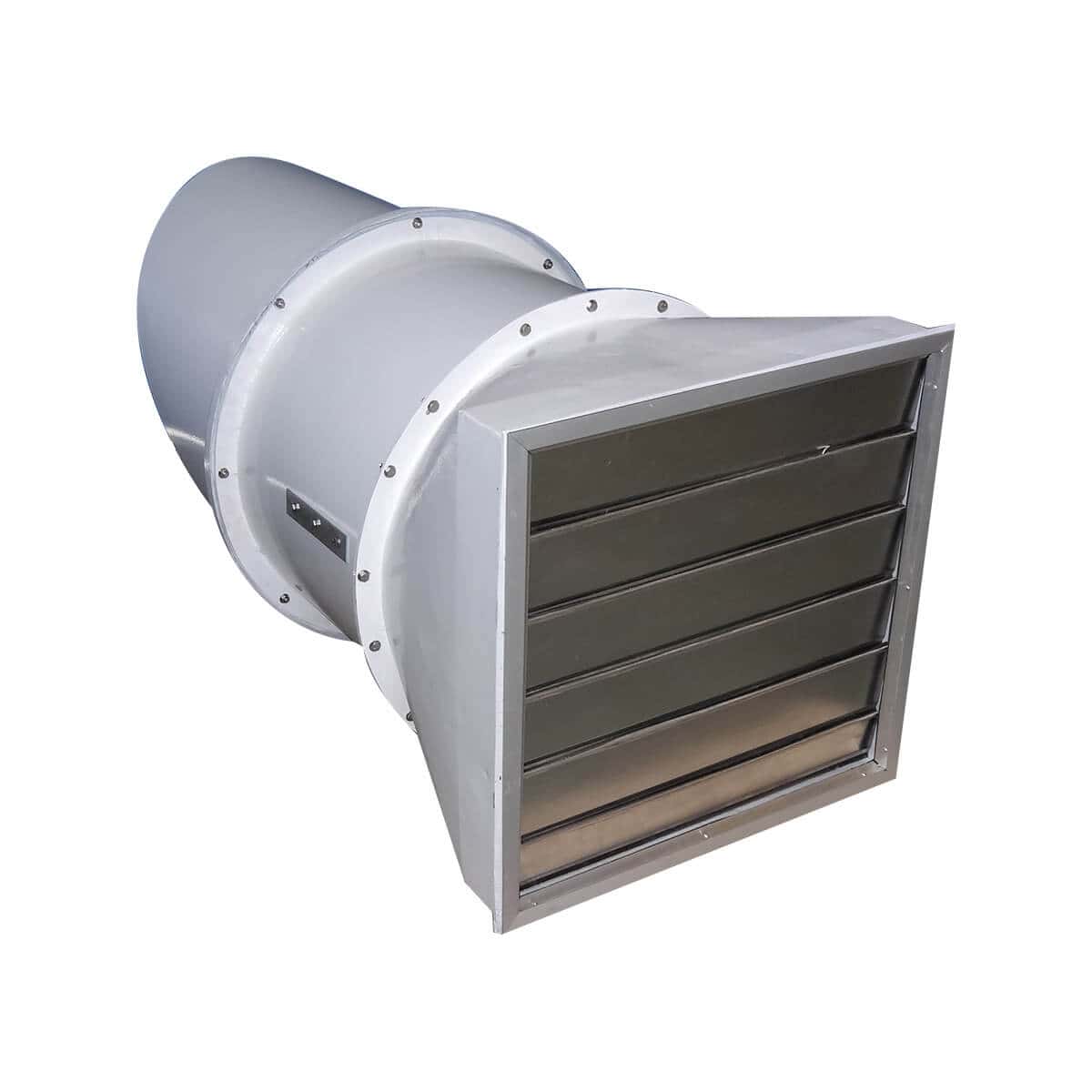

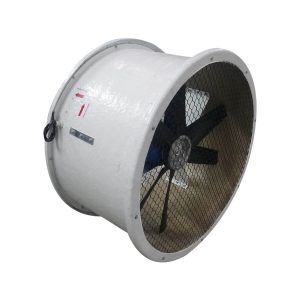

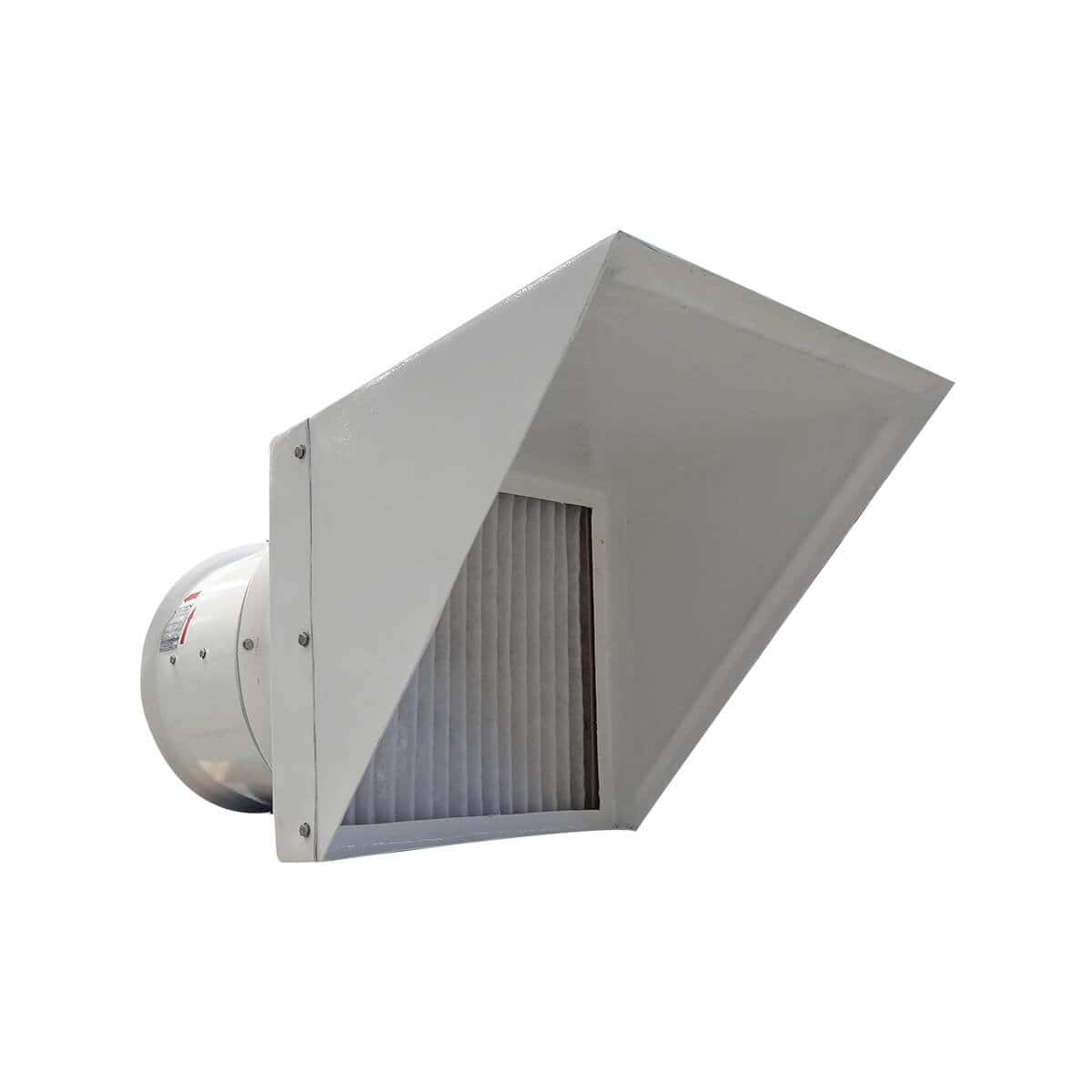

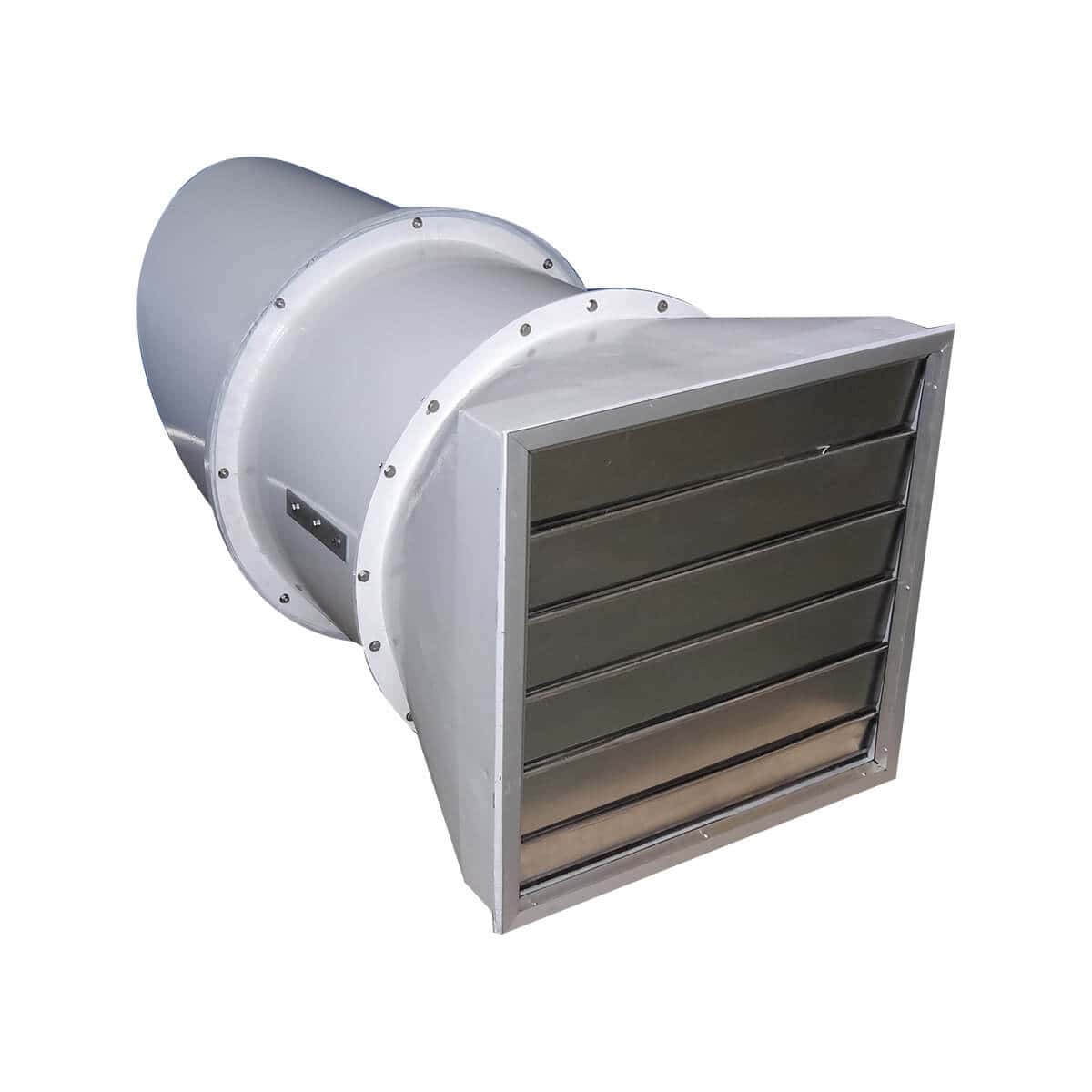

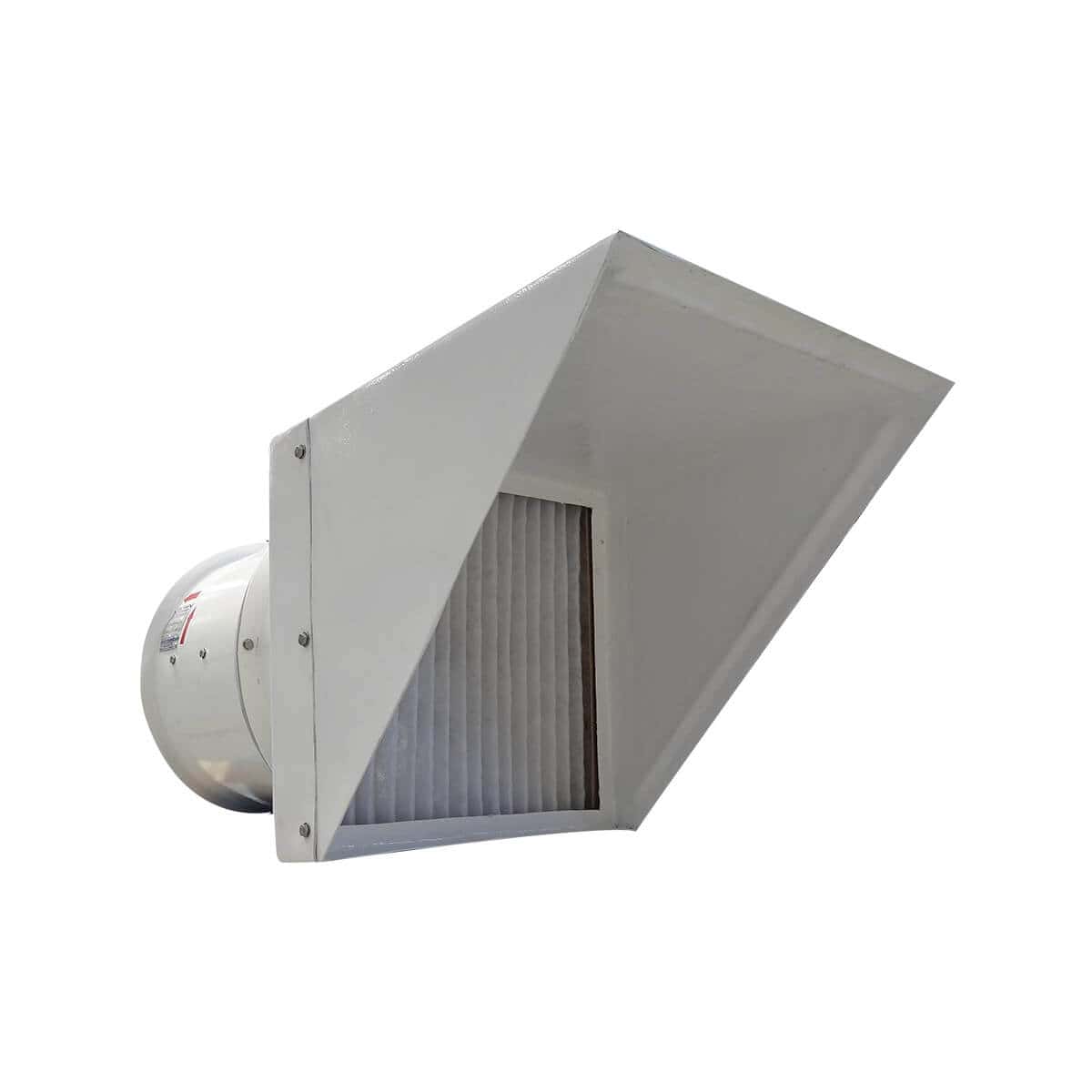

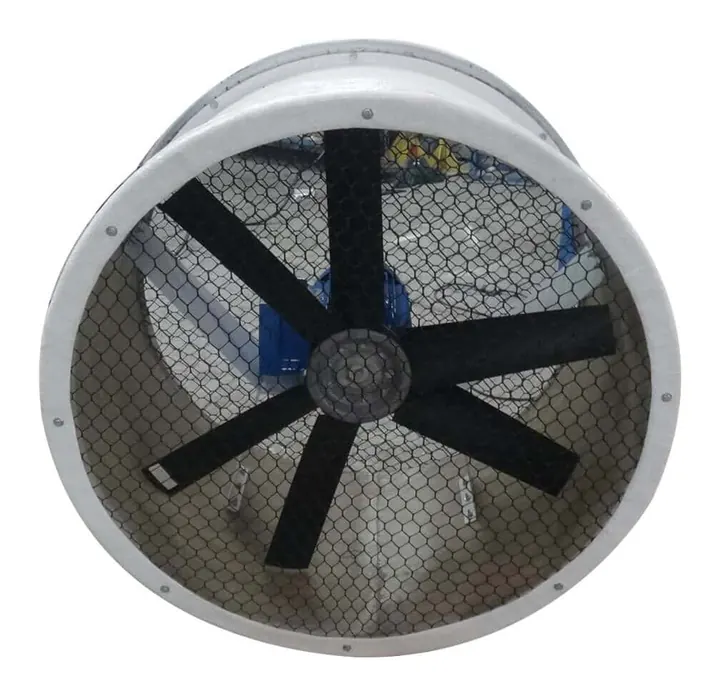

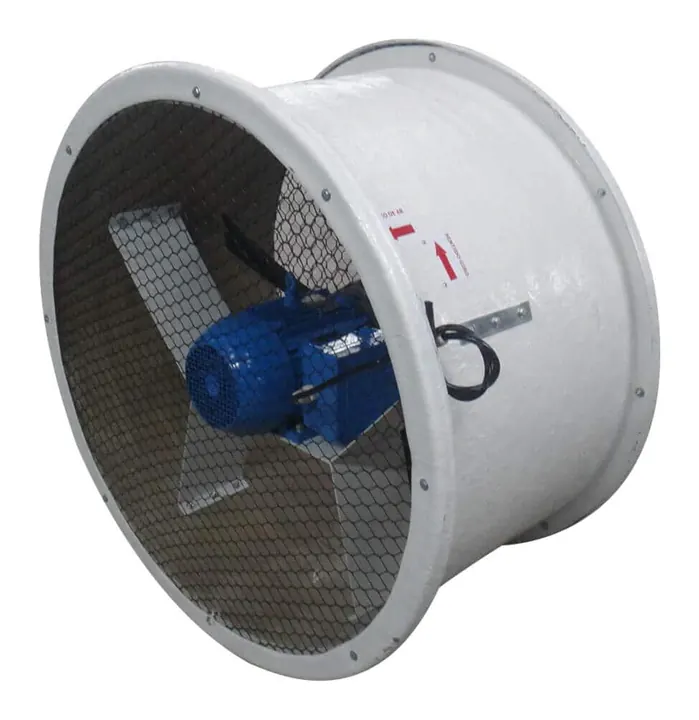

Exaustor Axial à Prova de Explosão

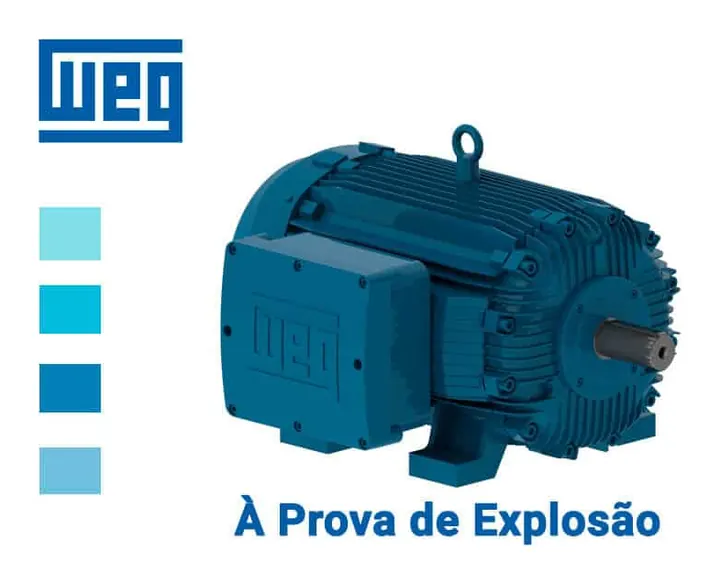

O exaustor à prova de explosão, da linha de exaustores industriais da Brasfaiber, é um equipamento de ventilação industrial projetado para operar com segurança em áreas classificadas — ambientes onde há presença de gases inflamáveis, vapores combustíveis, poeiras explosivas ou fibras em suspensão. Diferente dos exaustores convencionais, este modelo utiliza o motor WEG W21Xdb — invólucro à prova de explosão, tipo de proteção Ex db, construído conforme a ABNT NBR IEC 60079-1 — com certificado CEPEL/INMETRO. A certificação Ex é do motor; a adequação do conjunto à área classificada é definida no projeto. Esse é o motor padrão da linha, para Zonas 1 e 2; para poeira combustível ou outro grupo de substância, o motor é selecionado por projeto.

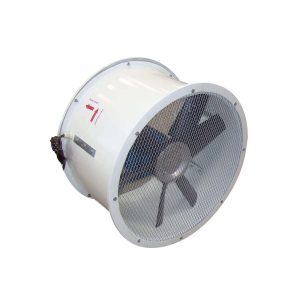

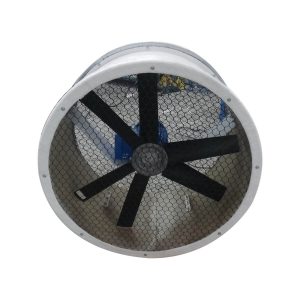

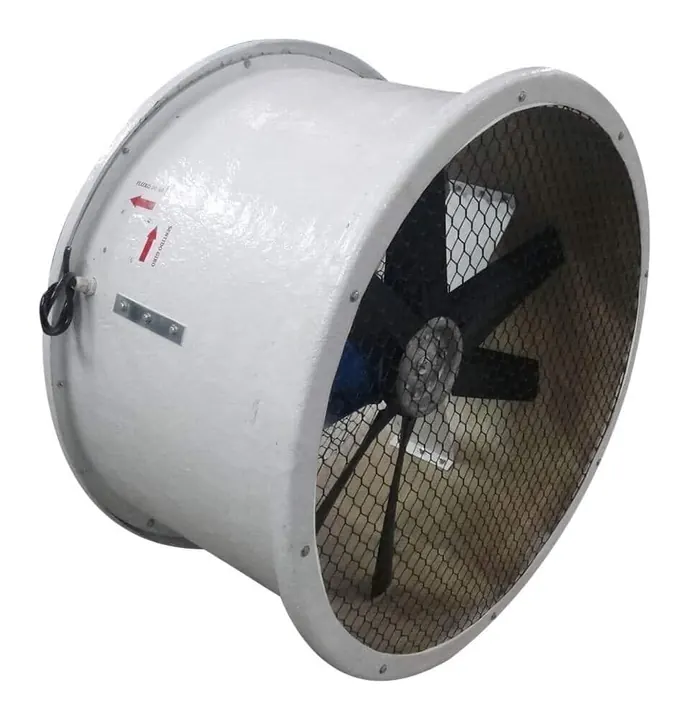

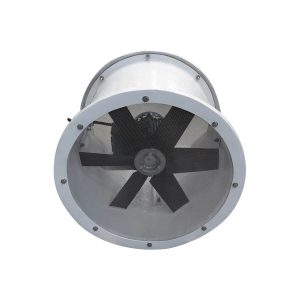

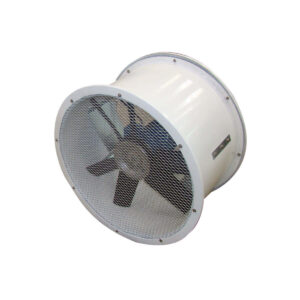

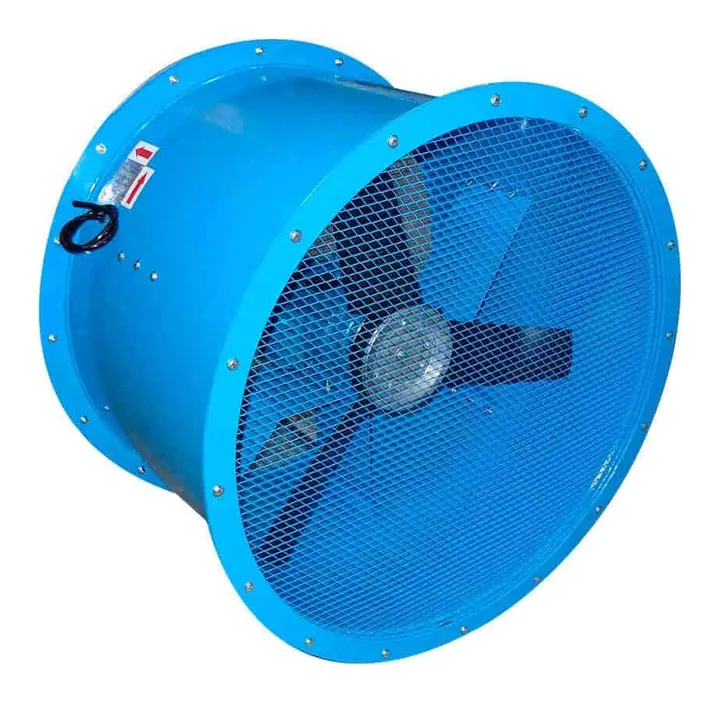

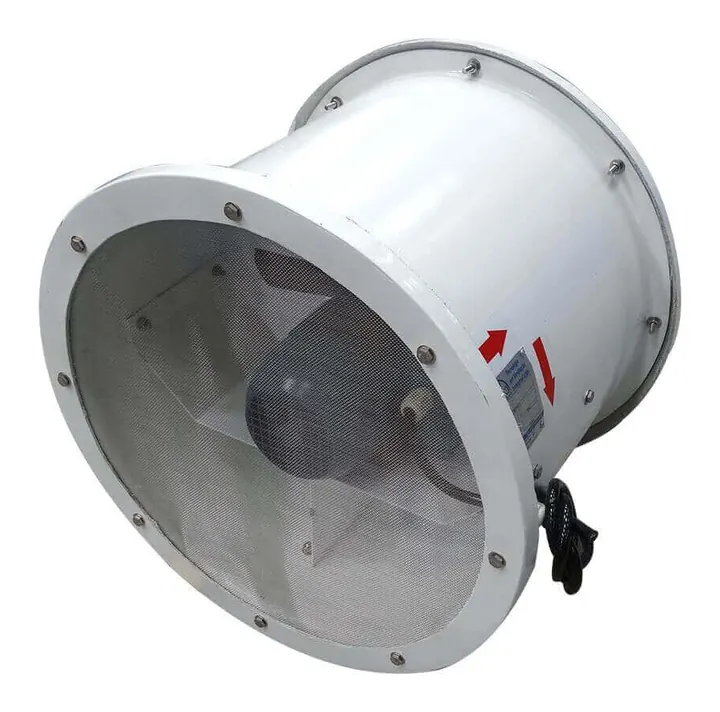

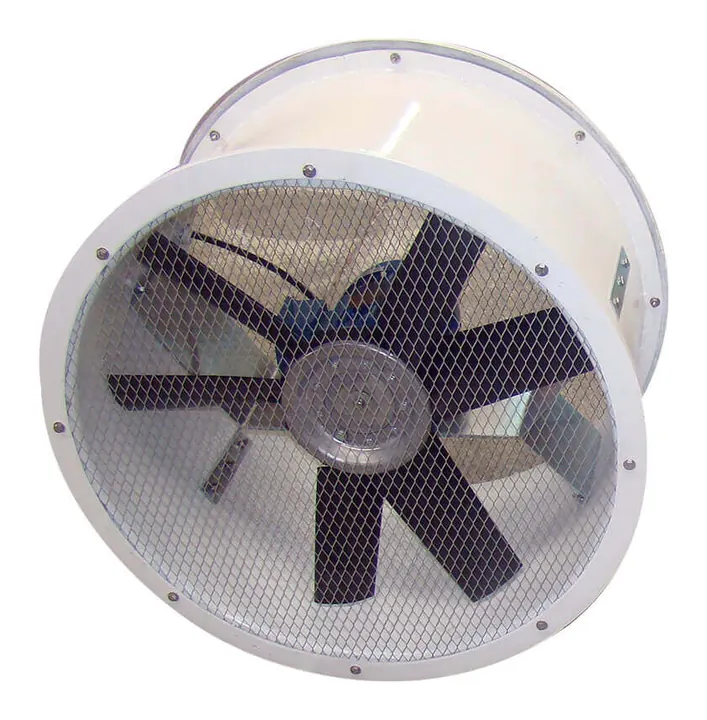

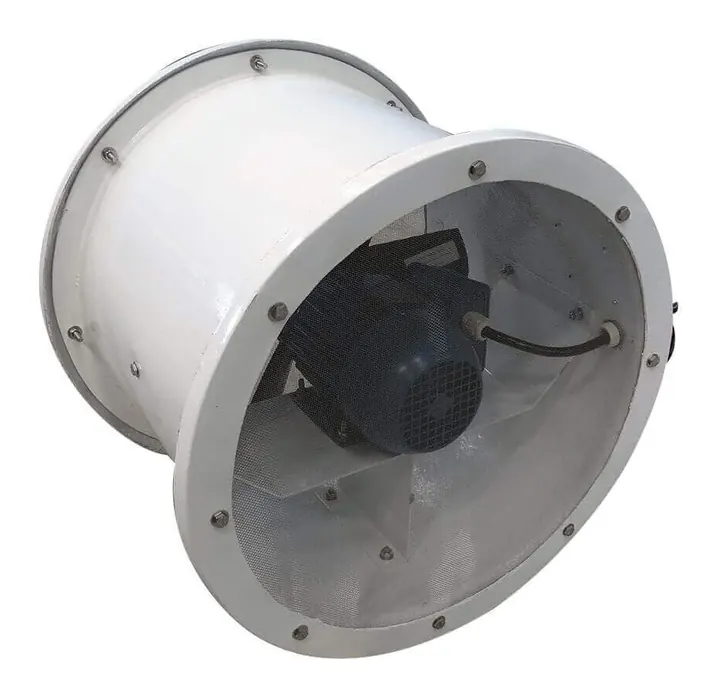

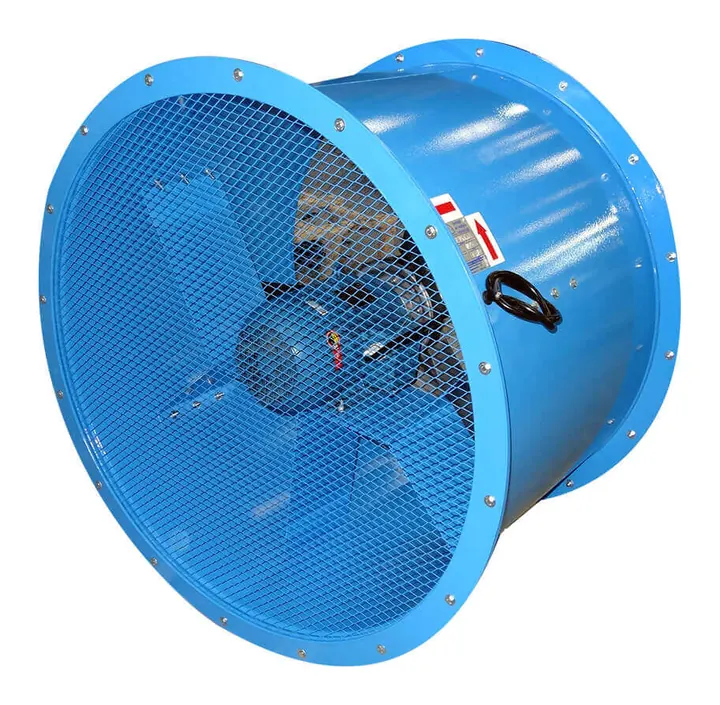

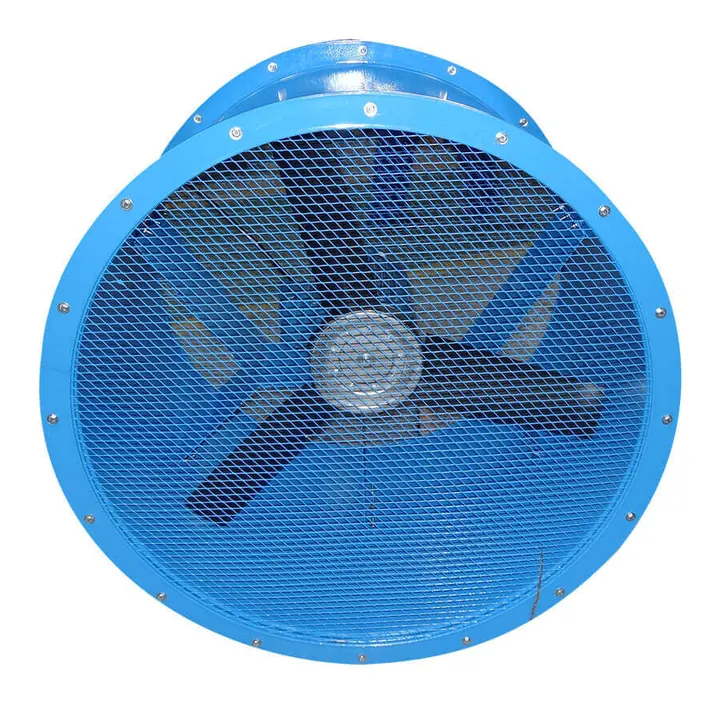

Fabricado pela Brasfaiber em Aço Carbono ou PRFV (Plástico Reforçado com Fibra de Vidro), com Aço Inoxidável sob consulta, o exaustor axial à prova de explosão é construído para a exaustão e a ventilação de ambientes com atmosferas potencialmente explosivas. A Brasfaiber também fabrica o exaustor centrífugo à prova de explosão e o ventilador axial à prova de explosão, para aplicações que exigem alta pressão estática ou insuflamento de ar fresco.

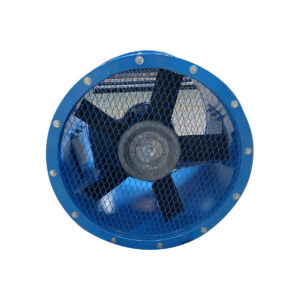

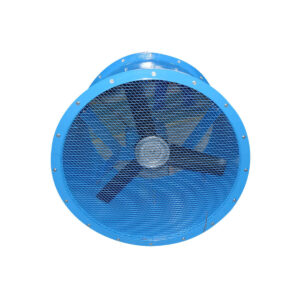

Com diâmetros de 450 mm até 1.000 mm e vazões que atendem desde pequenas salas de manipulação até grandes plantas petroquímicas, o exaustor à prova de explosão da Brasfaiber é dimensionado sob medida pela equipe de engenharia, considerando a classificação da área, o tipo de substância presente e as normas técnicas aplicáveis.

O Que é uma Área Classificada?

Uma área classificada é qualquer local onde existe risco de formação de atmosfera explosiva — uma mistura de ar com substâncias inflamáveis (gases, vapores, névoas ou poeiras) em proporção que possa ser ignida por uma fonte de energia. A classificação segue a ABNT NBR IEC 60079-10-1 (gases e vapores) e a ABNT NBR IEC 60079-10-2 (poeiras combustíveis), que definem zonas de risco conforme a probabilidade de ocorrência da atmosfera explosiva. A linha é especificada para as seguintes zonas:

A linha é especificada para aplicações em Zonas 1, 2, 21 e 22, conforme a classificação da área, o grupo da substância e a marcação Ex requerida. O modelo do motor, a marcação Ex completa e o tipo de proteção (Ex db para gases e vapores; Ex tb para poeiras combustíveis) são definidos conforme a classificação da área, o grupo de substância e a classe de temperatura do projeto. Para poeira combustível (Zonas 21 e 22), o motor com proteção Ex tb, também certificado CEPEL/INMETRO, é especificado por projeto.

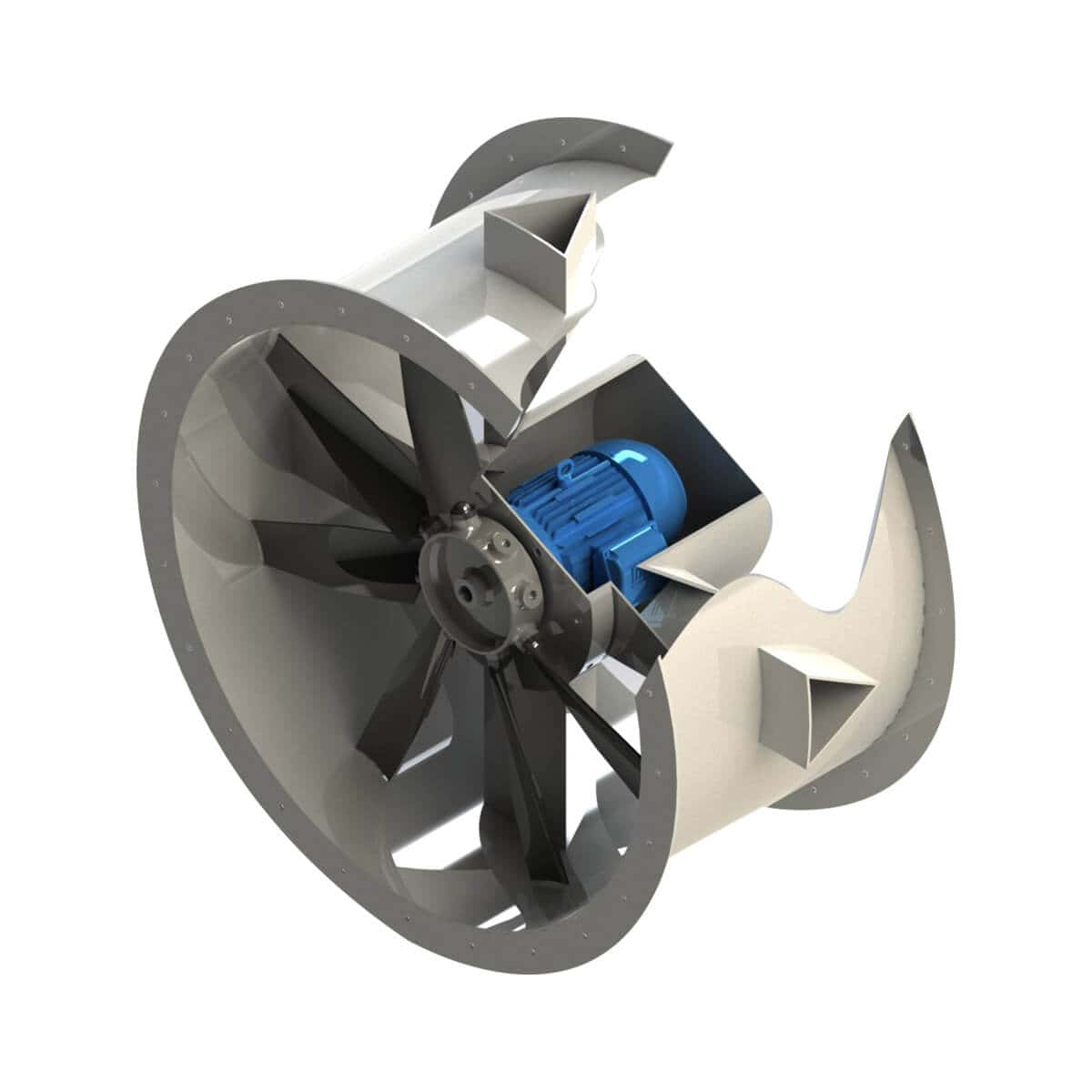

Como Funciona o Exaustor à Prova de Explosão

O princípio de funcionamento é o mesmo de um exaustor axial convencional: hélices montadas sobre um eixo central criam uma diferença de pressão que succiona o ar contaminado do ambiente e o expele para o exterior. A diferença está no tratamento de cada fonte de ignição: o motor elétrico, a parte mecânica (hélice e folgas) e a eletricidade estática. A certificação Ex é do motor; a adequação do conjunto à área classificada é definida no projeto:

Normas e Certificações Aplicáveis

A seleção e a instalação de equipamentos em áreas classificadas consideram a classificação da área e a marcação Ex de cada componente. Os principais referenciais são:

• INMETRO / CEPEL — Certificação compulsória dos equipamentos elétricos para atmosferas explosivas, regulamentada pela Portaria Inmetro nº 115/2022. No exaustor, o equipamento certificado é o motor.
• ABNT NBR IEC 60079-0 — Requisitos gerais dos equipamentos para atmosferas explosivas
• ABNT NBR IEC 60079-1 — Proteção por invólucro à prova de explosão (Ex db), tipo de proteção do motor padrão da linha
• ABNT NBR IEC 60079-10-1 e 60079-10-2 — Classificação de áreas: gases e vapores; poeiras combustíveis
• ABNT NBR IEC 60079-14 — Projeto, seleção e montagem das instalações elétricas
• ABNT NBR IEC 60079-17 — Inspeção e manutenção das instalações elétricas
• ABNT NBR IEC 60079-31 — Proteção por invólucro (Ex tb) para poeiras combustíveis
• NR-10 — Segurança em instalações e serviços em eletricidade
• NR-20 — Segurança e saúde no trabalho com inflamáveis e combustíveis
• NR-33 — Segurança e saúde nos trabalhos em espaços confinados

IECEx (sistema internacional de certificação) e ATEX (diretiva europeia 2014/34/UE) são referências internacionais e não substituem a certificação compulsória do Inmetro para equipamentos elétricos comercializados no Brasil.

Os exaustores à prova de explosão da Brasfaiber são fornecidos com motores elétricos que possuem certificado CEPEL/INMETRO. A marcação Ex e o nível de proteção (EPL) são conferidos na placa e no certificado do motor. A equipe de engenharia orienta o cliente sobre o tipo de proteção adequado a partir da classificação da área, que é do projeto da planta.

Materiais de Fabricação

A escolha do material da carcaça e hélice depende do tipo de substância presente no ambiente e das condições operacionais:

Aplicações Industriais

Em áreas classificadas, todo equipamento instalado deve ser compatível com a classificação da área. Quando a exaustão faz parte das medidas de controle do projeto, o exaustor é selecionado pela zona, pelo grupo da substância e pela classe de temperatura. As aplicações mais comuns incluem:

• Indústria petroquímica e refinarias — exaustão de vapores de hidrocarbonetos, GLP e derivados de petróleo
• Cabines e salas de pintura industrial — remoção de vapores de solventes e tintas inflamáveis
• Indústria farmacêutica — manipulação de solventes orgânicos (etanol, acetona, éter) em áreas de produção
• Indústria alimentícia — áreas com poeira de farinha, açúcar, amido e outros particulados combustíveis
• Indústria de papel e celulose — secagem e processamento com vapores de solventes e poeira de celulose
• Estações de tratamento de efluentes (ETEs) — exaustão de gases como metano e gás sulfídrico em tanques e digestores
• Indústria madeireira e moveleira — áreas com alta concentração de poeira de madeira (altamente combustível)
• Usinas de etanol e biodiesel — ventilação de áreas de fermentação, destilação e armazenamento
• Indústria química e de tintas — processos com solventes, resinas e produtos inflamáveis
• Armazéns de produtos inflamáveis — estocagem de combustíveis, lubrificantes e químicos
• Galvanoplastia e tratamento de superfícies — banhos com soluções que liberam vapores inflamáveis

Exaustor Axial vs Centrífugo à Prova de Explosão

A Brasfaiber fabrica tanto o modelo axial quanto o centrífugo à prova de explosão. A escolha depende das condições da instalação:

Em muitos projetos, os dois tipos são utilizados em conjunto: o exaustor axial à prova de explosão para ventilação geral do ambiente e o centrífugo para exaustão localizada com sistema de dutos e filtros. A equipe de engenharia da Brasfaiber projeta a solução completa.

Como Especificar um Exaustor à Prova de Explosão

A especificação correta de um exaustor para área classificada exige uma análise técnica detalhada. Os principais parâmetros que a equipe de engenharia da Brasfaiber avalia são:

Não sabe como classificar sua área? A Brasfaiber oferece consultoria técnica para ajudar na especificação completa do sistema de exaustão para áreas classificadas. Fale com nossos engenheiros.

Por que Escolher a Brasfaiber?

A Brasfaiber é fabricante de exaustores industriais desde 1985, com mais de 40 anos de experiência no desenvolvimento de soluções em ventilação para os mais diversos segmentos industriais — incluindo áreas classificadas. Nossos diferenciais:

• Fabricação em PRFV — material de alta resistência à corrosão, ideal para áreas classificadas com atmosferas corrosivas
• Motor certificado CEPEL/INMETRO — todos os exaustores à prova de explosão são fornecidos com certificado do motor elétrico
• Dimensionamento técnico por engenheiros — cálculo de vazão, pressão, classificação de área e seleção do tipo de proteção
• Fabricação sob medida — diâmetros, materiais e configurações ajustados às necessidades específicas de cada projeto
• Assistência técnica em todo o Brasil — suporte na instalação, comissionamento e manutenção

Produto Relacionado

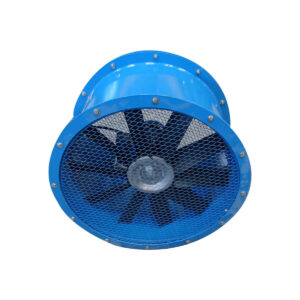

Ventilador Axial à Prova de Explosão →

Para insuflar ar fresco em áreas classificadas, o ventilador à prova de explosão complementa o sistema de exaustão com motor WEG à prova de explosão (Ex db), com certificado CEPEL/INMETRO.

Onde o Exaustor à Prova de Explosão é Aplicado

O exaustor à prova de explosão é essencial em áreas classificadas onde há presença de gases, vapores inflamáveis ou poeiras combustíveis. Na indústria química e farmacêutica, o equipamento atua na ventilação de salas de processo, cabines de pintura e áreas de manipulação de solventes, prevenindo o acúmulo de atmosferas explosivas.

Em usinas sucroalcooleiras, a poeira de bagaço é combustível: o tipo de proteção do motor (Ex tb, para Zonas 21 e 22) e a construção do exaustor são definidos pela classificação da área indicada no laudo. O equipamento também é aplicado na exaustão de fumos e vapores em refinarias, plataformas de petróleo e indústrias de tintas e vernizes.
