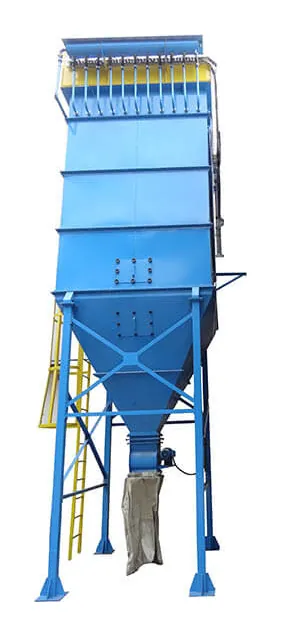

O filtro de manga industrial é um dos equipamentos mais eficientes para a filtragem de gases e partículas sólidas em processos industriais. Composto por elementos filtrantes cilíndricos (mangas), o equipamento retém poeiras secas com eficiência superior a 99%, sendo amplamente utilizado em indústrias que geram poluentes particulados como cimenteiras, metalúrgicas, mineradoras, químicas e alimentícias.

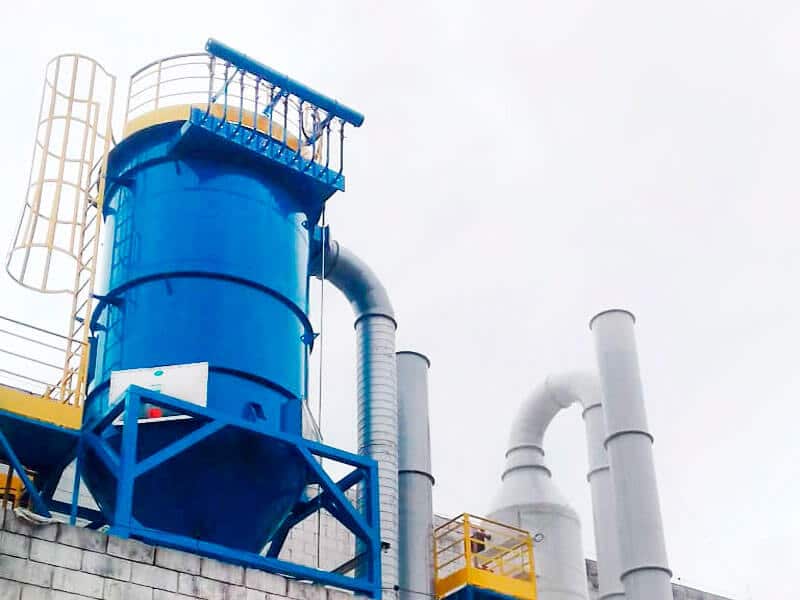

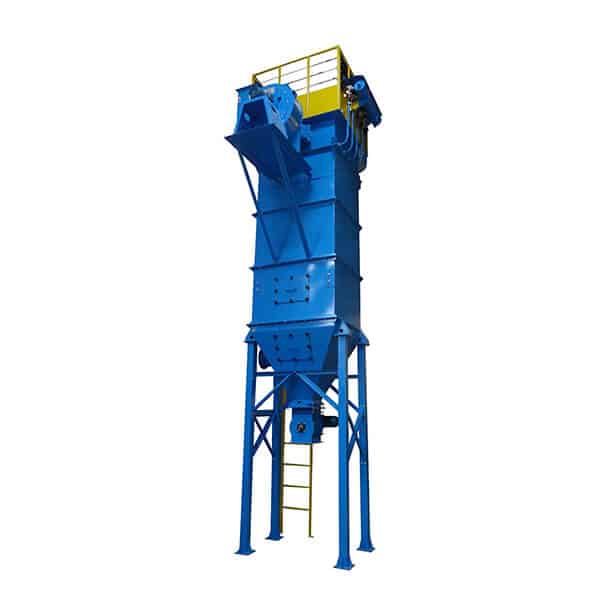

O filtro de manga pode ser encontrado nos formatos redondo, ciclonado ou retangular, conforme o volume de ar a ser tratado e o espaço disponível para instalação. Sua configuração padrão consiste na separação do ar poluído e do ar limpo através de um espelho (chapa) no qual são montados os elementos filtrantes tipo manga, sustentados por gaiolas metálicas removíveis.
Com mais de 40 anos de experiência em controle de poluição industrial, a Brasfaiber projeta e fabrica filtros de manga dimensionados sob medida para cada aplicação. Todos os equipamentos são calculados pela equipe de engenharia, considerando o tipo de particulado, a concentração, a temperatura, a vazão de ar e as normas ambientais aplicáveis — garantindo máxima eficiência e conformidade regulatória.

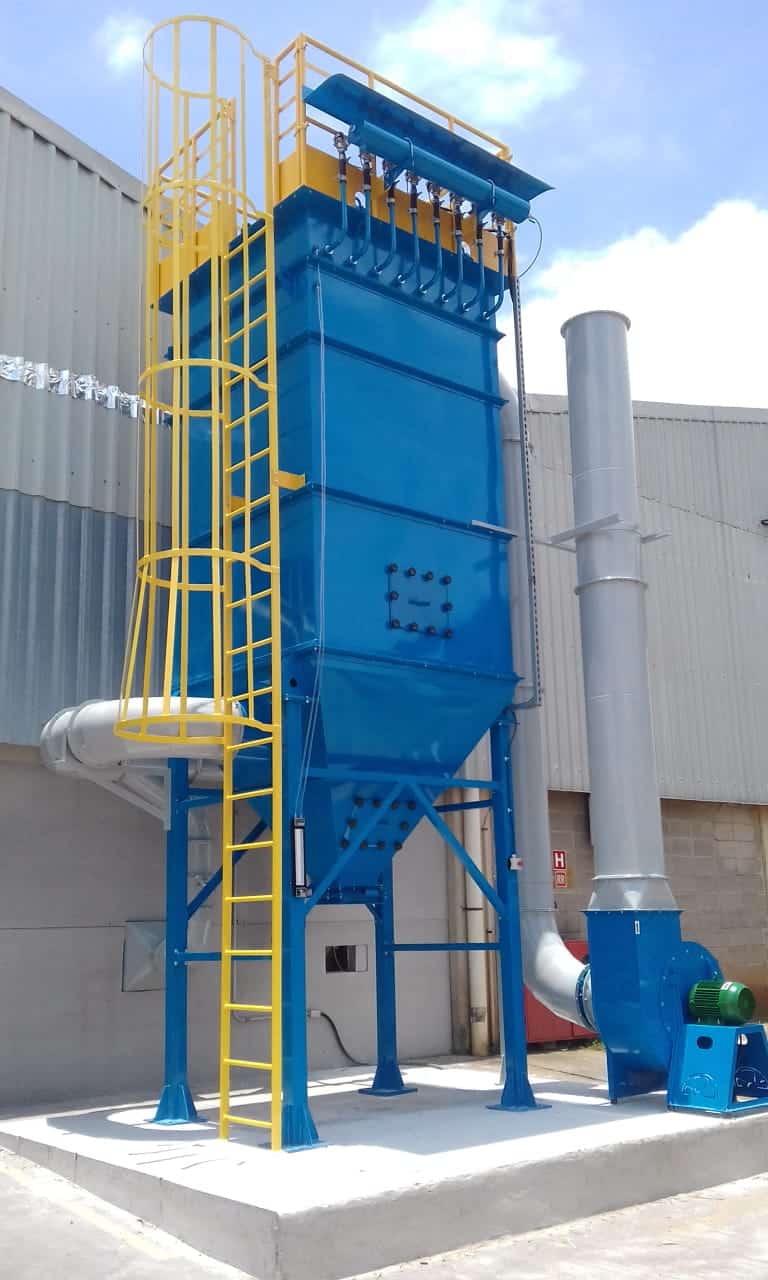

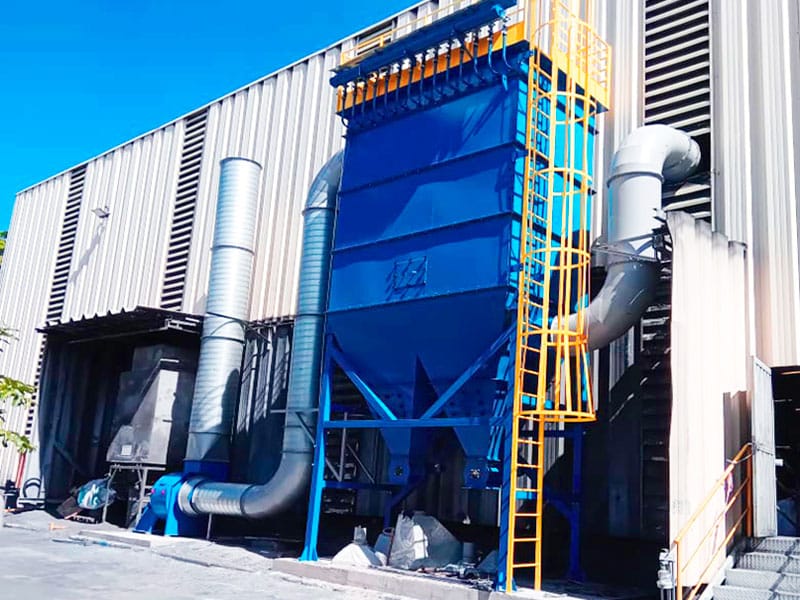

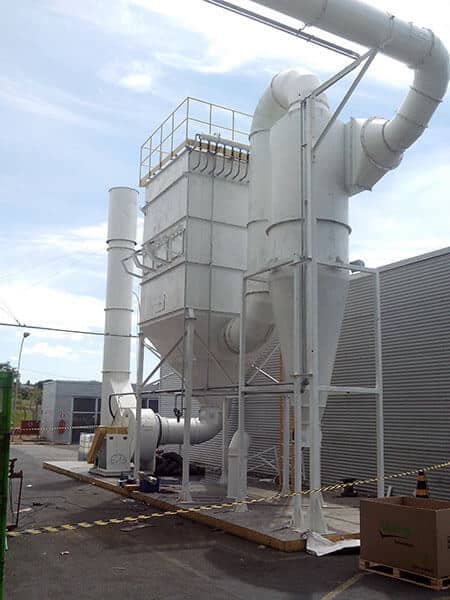

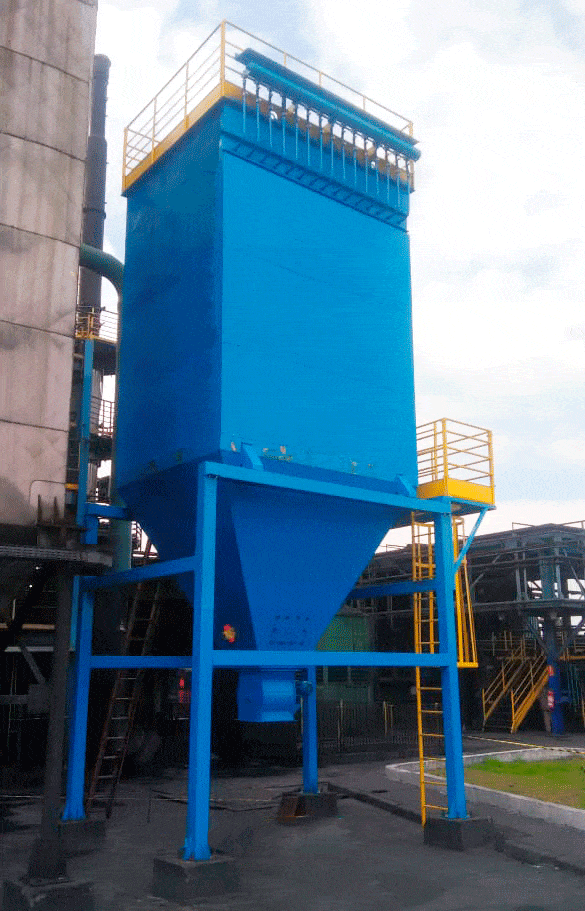

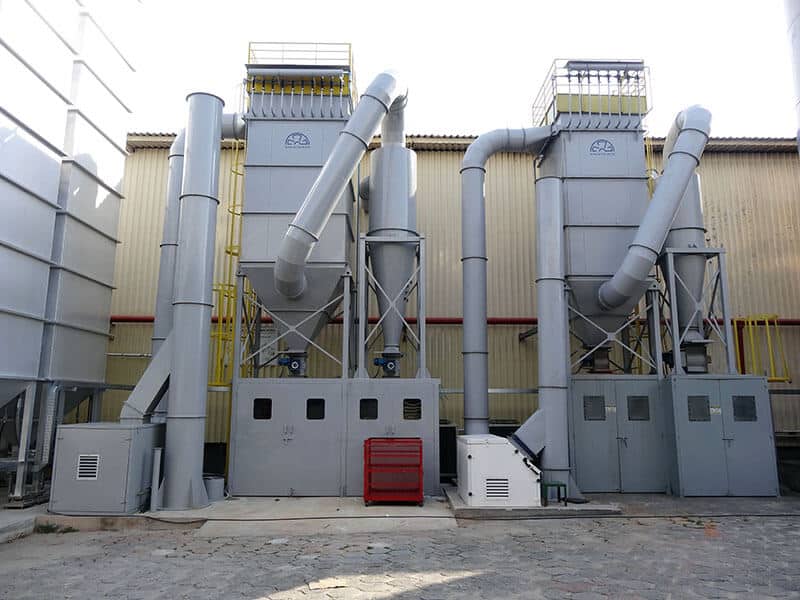

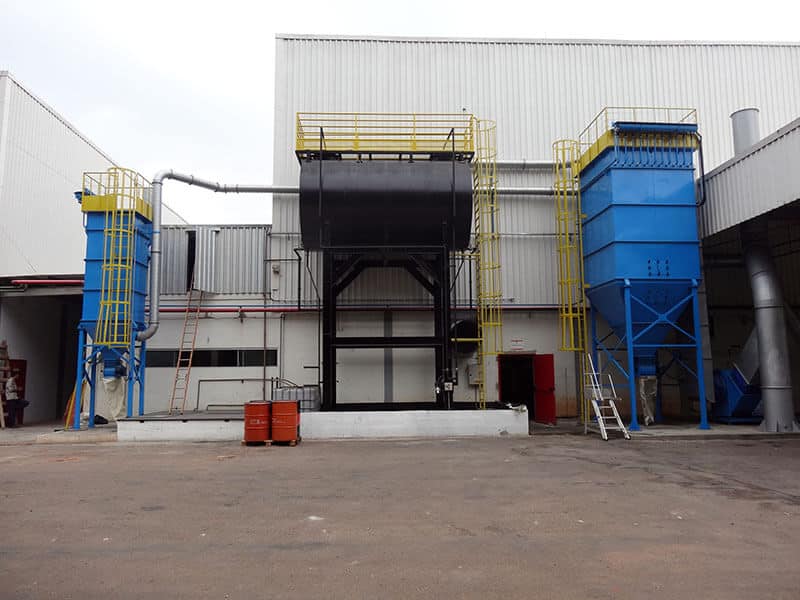

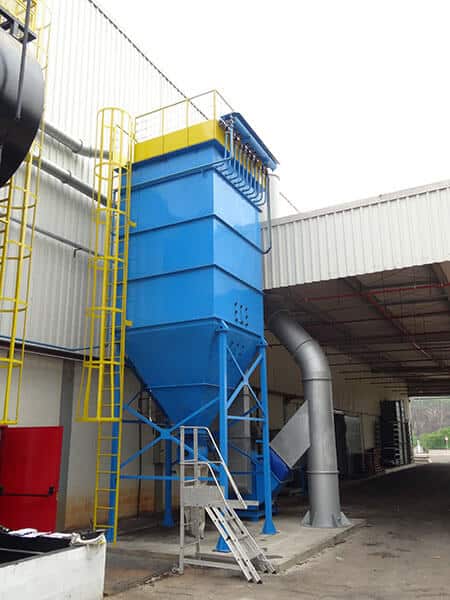

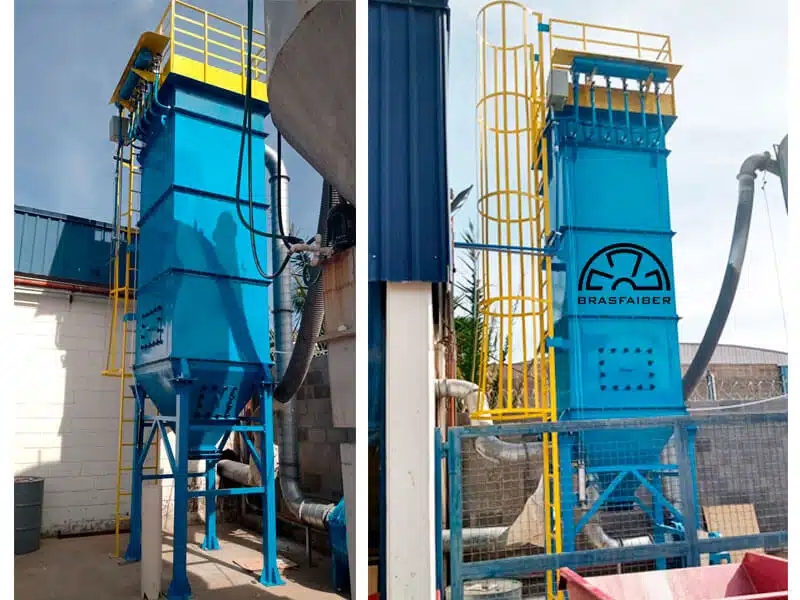

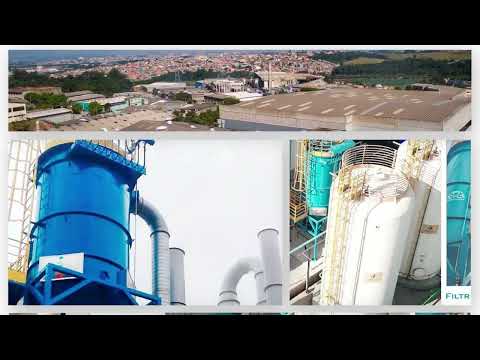

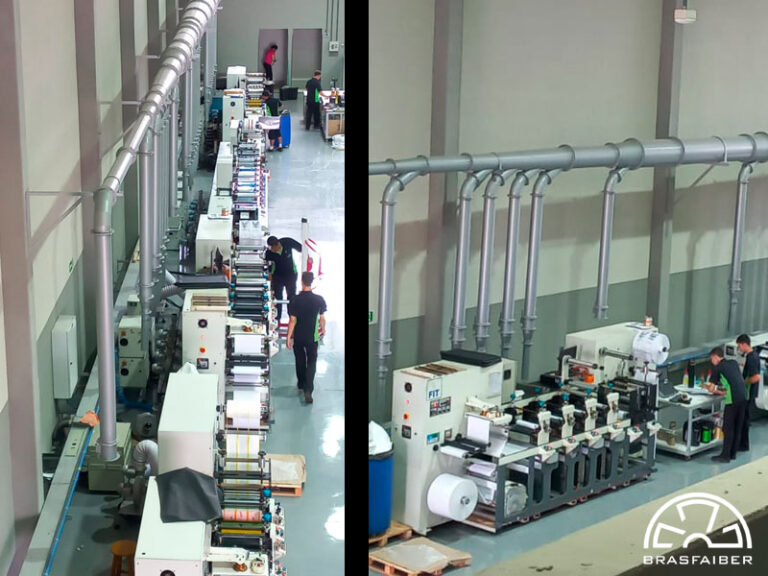

Veja filtro de manga instalada em galpões reais
Como Funciona o Filtro de Manga Industrial
O princípio de funcionamento do filtro de manga baseia-se na filtragem por barreira: o ar carregado de partículas entra no equipamento pela parte inferior (moega) ou lateral e é forçado a passar através das mangas filtrantes. As partículas ficam retidas na superfície externa das mangas enquanto o ar limpo passa para o interior e é conduzido para a atmosfera pela chaminé de saída.
Com o tempo, as partículas acumuladas formam uma camada fina (torta de filtração) na superfície das mangas, que paradoxalmente aumenta a eficiência de filtragem — funcionando como um filtro adicional. Porém, essa camada também aumenta a perda de carga do sistema, reduzindo a vazão de ar. Por isso, o filtro de manga é equipado com um sistema automático de limpeza.

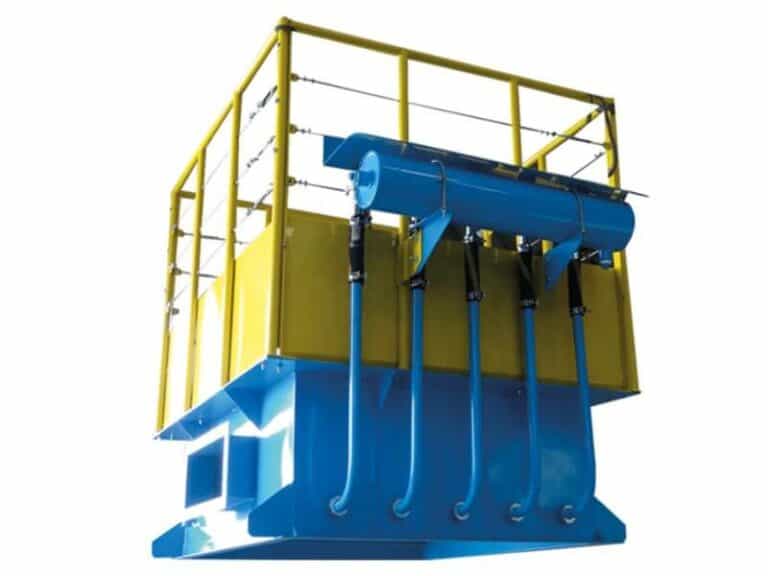

A limpeza acontece por jato pulsante de ar comprimido: pulsos de ar em alta pressão são injetados no interior das mangas, inflando-as momentaneamente e desprendendo as partículas acumuladas na superfície externa. As partículas desprendidas caem na moega inferior e são evacuadas por uma válvula rotativa ou rosca transportadora. Todo o processo é automático, controlado por um sequenciador eletrônico que programa a frequência e a duração dos pulsos.
Componentes do Filtro de Manga
O filtro de manga industrial é constituído por diversos componentes que trabalham em conjunto para garantir a eficiência da filtragem:
Mangas Filtrantes
Cilindros de tecido filtrante que retêm as partículas sólidas. Disponíveis em diversos materiais (poliéster, nomex, fibra de vidro, PPS, PTFE) conforme a temperatura e o agente químico do processo.
Gaiolas (Armações Metálicas)
Estruturas de arame que sustentam as mangas, mantendo-as abertas e organizadas em fileiras no espelho. São removíveis para facilitar a troca dos elementos filtrantes.
Espelho (Chapa Separadora)
Chapa perfurada que separa a câmara de ar sujo (inferior) da câmara de ar limpo (superior). Fixa as gaiolas e mangas, garantindo a vedação entre os compartimentos.
Válvulas de Diafragma
Controlam a passagem do ar comprimido para o sistema de limpeza automática. Abrem e fecham rapidamente, gerando pulsos de alta pressão que limpam as mangas.
Reservatório de Ar Comprimido
Tanque que armazena ar comprimido para alimentar o sistema de limpeza. Deve ter capacidade suficiente para garantir sopragem contínua durante todo o ciclo de limpeza.
Tubos de Sondagem (Venturi)
Tubos metálicos que direcionam os jatos de ar comprimido para dentro das mangas, distribuindo a pressão uniformemente em cada fileira de elementos filtrantes.
Moega
Recipiente cônico na parte inferior do filtro que recebe as partículas em alta velocidade na entrada e coleta as partículas desprendidas das mangas durante a limpeza.
Válvula Rotativa
Dispositivo na saída da moega que evacua o material coletado de forma contínua, sem permitir a entrada de ar falso no sistema. Garante a estanqueidade do filtro.
Materiais das Mangas Filtrantes
A escolha do material da manga é determinante para a vida útil e a eficiência do filtro. Cada material possui características de resistência à temperatura, agentes químicos e abrasão:
| Material | Temp. Máx. Contínua | Resistência Química | Aplicação Típica |
|---|---|---|---|
| Poliéster (PE) | 130 °C | Boa (ácidos fracos) | Cimento, mineração, grãos |
| Nomex (Aramida) | 200 °C | Boa | Asfalto, fundições, secadores |
| Fibra de Vidro | 260 °C | Excelente | Fornos, caldeiras, siderurgia |
| PPS (Ryton) | 190 °C | Excelente (ácidos e álcalis) | Usinas de carvão, incineradores |
| PTFE (Teflon) | 260 °C | Superior (todos os agentes) | Químicas, processos corrosivos |
| Polipropileno (PP) | 90 °C | Boa (ácidos e álcalis) | Galvanoplastia, tratamento de efluentes |
Nota: A Brasfaiber especifica o material da manga com base na análise do processo — tipo de particulado, temperatura de operação, presença de agentes químicos e umidade. A escolha errada do material pode reduzir drasticamente a vida útil das mangas e comprometer a eficiência do filtro.
Filtro de Manga vs Filtro Cartucho vs Ciclone
Cada tecnologia de filtragem industrial tem vantagens e limitações. A tabela abaixo compara as três soluções mais comuns para coleta de poeira:
| Característica | Filtro de Manga | Filtro Cartucho | Ciclone |
|---|---|---|---|
| Eficiência | 99,5%+ | 99,5%+ | 80-95% |
| Volume de ar | Alto (milhares de m³/h) | Médio | Alto |
| Temp. máxima | Até 260 °C | Até 80 °C | Sem limite prático |
| Tamanho de partícula | 0,5 μm+ | 0,5 μm+ | 10 μm+ |
| Espaço físico | Grande | Compacto | Médio |
| Limpeza | Automática (jato pulsante) | Automática ou manual | Sem filtro (centrífuga) |
| Poeira úmida/pegajosa | Não recomendado | Não recomendado | Possível |
| Investimento | Médio a alto | Médio | Menor |

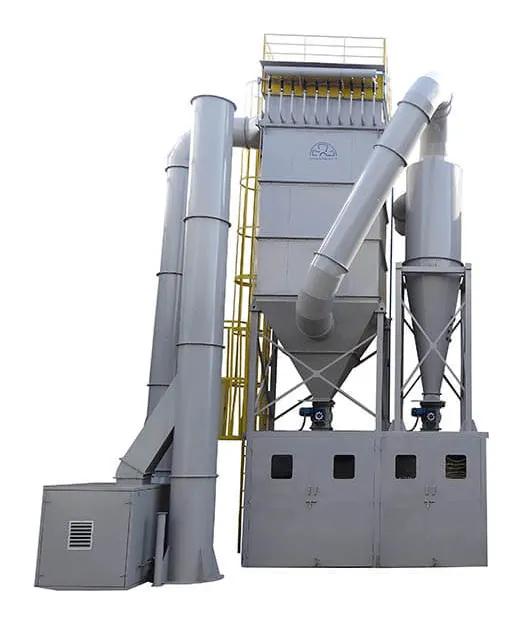

Dica: Em muitas aplicações, a melhor solução é combinar um ciclone como pré-separador de partículas grossas, seguido de um filtro de manga para reter as partículas finas. Essa combinação prolonga a vida útil das mangas e reduz a frequência de limpeza.
Precisa dimensionar um filtro de manga? Nossa engenharia calcula vazão, área filtrante e tipo de manga para cada aplicação. Solicite um orçamento gratuito →
Aplicações do Filtro de Manga Industrial
O filtro de manga industrial é utilizado em praticamente todos os setores que geram particulados secos. As principais aplicações incluem:
Cimenteiras
Filtragem de poeira de clinquer, cimento, calcário e gesso em fornos, moinhos, silos e ensacadeiras. Um dos maiores consumidores de filtros de manga no Brasil.
Mineração
Retenção de poeira mineral em britagem, moagem, peneiramento e transporte de minérios. Atende limites de emissão do CONAMA e licenciamento ambiental.
Siderurgia e Metalurgia
Captação de fumos e poeiras metálicas em altos-fornos, aciarias, fornos de indução e lingotamento. Exige mangas resistentes a altas temperaturas (nomex, fibra de vidro).
Indústria Alimentícia
Coleta de pó de farinha, açúcar, amido, leite em pó e condimentos em processos de moagem, mistura e ensacamento. Requer mangas de material food grade.
Indústria Química e Farmacêutica
Filtragem de partículas de pigmentos, resinas, catalisadores e princípios ativos. Mangas em PPS ou PTFE para resistência a agentes químicos agressivos.
Caldeiras e Biomassa
Retenção de fuligem e cinzas em caldeiras a lenha, bagaço, casca de arroz e biomassa. Mangas de fibra de vidro ou nomex para suportar a temperatura dos gases.
Marcenarias e MDF
Captação de pó de madeira em serras, plainas e lixadeiras. Combinação comum: ciclone + filtro de manga para máxima eficiência e prevenção de incêndio.
Grãos e Rações
Coleta de poeira em moegas, silos, transportadores e linhas de ensacamento. Prevenção de explosões de pó orgânico conforme ATEX/NR-10.
Cerâmica e Vidro
Filtragem de poeira de sílica, feldspato e argila. A sílica cristalina é altamente nociva — limites de exposição são os mais rigorosos (NR-15).
Fundições
Captação de poeira de areia, fumos de fundição e partículas de desmoldagem. Mangas de nomex ou fibra de vidro para resistir à temperatura dos gases.
Usinas de Asfalto
Filtragem de poeira e fumos no secador de agregados e torre de mistura. Exige mangas de alta temperatura e sistema robusto de limpeza.
Reciclagem
Coleta de poeira na trituração de plástico, papel, borracha e metais. Reduz emissões e melhora condições de trabalho em centrais de triagem.
Normas e Regulamentações Ambientais
O filtro de manga industrial é frequentemente exigido por órgãos ambientais como requisito para o licenciamento de atividades industriais. As principais normas e regulamentações aplicáveis são:
- CONAMA 491/2018 — Padrões de qualidade do ar: estabelece limites máximos de concentração de partículas totais em suspensão (PTS) e partículas inaláveis (PM10 e PM2,5)
- CONAMA 436/2011 — Limites de emissão de poluentes atmosféricos para fontes fixas: define concentrações máximas na saída da chaminé conforme o tipo de indústria
- NR-9 (PPRA) — Programa de Prevenção de Riscos Ambientais: obriga o controle de poeiras no ambiente de trabalho
- NR-15 — Atividades e Operações Insalubres: limites de tolerância para poeiras minerais (sílica, amianto) e vegetais (algodão, madeira)
- Licenciamento Ambiental — Órgãos estaduais (CETESB, FEPAM, INEA etc.) exigem o filtro de manga como condicionante para Licença de Operação em atividades com emissão de particulados
- ABNT NBR 16401 — Instalações de ar-condicionado e ventilação: requisitos técnicos para sistemas de filtragem
A Brasfaiber dimensiona todos os filtros de manga em conformidade com as normas aplicáveis, fornecendo documentação técnica, memorial de cálculo e laudos que auxiliam no processo de licenciamento ambiental.
Como Dimensionar um Filtro de Manga
O dimensionamento correto do filtro de manga é fundamental para garantir eficiência, durabilidade e conformidade com as normas. Os principais parâmetros a serem avaliados são:
- Vazão de ar (m³/h) — volume de ar a ser tratado por hora, determinado pelo processo e sistema de captação
- Concentração de partículas (mg/m³) — quantidade de poeira por metro cúbico de ar na entrada do filtro
- Granulometria — distribuição do tamanho das partículas (define o tipo de manga e velocidade de filtragem)
- Temperatura dos gases (°C) — determina o material da manga (poliéster até 130 °C, nomex até 200 °C, fibra de vidro até 260 °C)
- Umidade relativa — ar com alta umidade pode causar colmatação das mangas e exige tratamentos especiais
- Agentes químicos — presença de ácidos, álcalis ou compostos corrosivos determina a necessidade de materiais especiais (PPS, PTFE)
- Velocidade de filtragem (m/min) — também chamada de relação ar/tecido, é o parâmetro mais crítico — deve ser adequada ao tipo de poeira
- Limite de emissão exigido — concentração máxima permitida na saída (definida pela licença ambiental)
A equipe de engenharia da Brasfaiber realiza o dimensionamento completo do filtro de manga, definindo a área de filtragem necessária, o número e dimensão das mangas, o material filtrante, o sistema de limpeza e todos os acessórios. Cada projeto é calculado especificamente para as condições do processo, garantindo máxima eficiência com o menor custo operacional.
Quanto Custa um Filtro de Manga Industrial
O investimento em um filtro de manga varia conforme o porte do equipamento, a vazão de ar a ser tratada, o tipo de material filtrante e os acessórios necessários. Filtros compactos para processos menores têm custo diferente de sistemas de grande porte para cimenteiras ou siderúrgicas.
Os principais fatores que influenciam o preço são:
- Vazão de ar (m³/h) — quanto maior o volume de ar, maior o filtro e o investimento
- Material das mangas — poliéster é mais acessível; nomex, fibra de vidro e PTFE têm custo superior pela resistência térmica e química
- Número de mangas — depende da área de filtragem necessária para o processo
- Material de construção — aço carbono, aço inoxidável ou PRFV (Fibra de Vidro) conforme o ambiente e agentes corrosivos
- Acessórios — válvula rotativa, rosca transportadora, painel de controle, sensor de pressão diferencial
Na Brasfaiber, todos os filtros de manga são projetados sob medida, o que garante que o cliente paga exatamente pelo que precisa — sem superdimensionamento nem desperdício. O investimento inclui projeto de engenharia, fabricação, documentação técnica e suporte para licenciamento ambiental.
Para receber um orçamento personalizado, entre em contato com nossa equipe informando o tipo de processo, o material particulado, a vazão estimada e a temperatura dos gases. A Brasfaiber responde com uma proposta técnica detalhada e sem compromisso.
Por que Escolher a Brasfaiber
Com mais de 40 anos de experiência em controle de poluição industrial, a Brasfaiber é referência na fabricação de filtros de manga, coletores de pó, filtros cartucho, ciclones, lavadores de gases e sistemas de despoeiramento completos.
Nosso diferencial está no projeto de engenharia personalizado: cada filtro de manga é dimensionado especificamente para as condições do processo, considerando tipo de poeira, granulometria, temperatura, agentes químicos, vazão e normas ambientais. Não trabalhamos com soluções genéricas — cada projeto é calculado para garantir máxima eficiência, conformidade regulatória e menor custo operacional.
Além da fabricação, a Brasfaiber oferece assistência técnica completa, incluindo dimensionamento, memorial de cálculo, documentação para licenciamento ambiental, instalação e manutenção preventiva — atendendo indústrias em todo o Brasil desde a fase de projeto até a operação plena do equipamento.
Precisa de um Filtro de Manga para sua Indústria?
Fale com nossos engenheiros. Dimensionamos o filtro de manga ideal para o seu processo, com memorial de cálculo e documentação para licenciamento ambiental.
Produto Relacionado
Para pré-filtragem de partículas grossas antes do filtro de manga, os ciclones aumentam a vida útil das mangas e reduzem custos de manutenção.
Onde o Filtro de Manga é Aplicado
O filtro de manga é o equipamento mais utilizado para filtração de particulados secos na indústria, alcançando eficiências superiores a 99% na retenção de partículas finas. Em sistemas completos de controle de pó e particulados, ele raramente trabalha sozinho: a montante, ciclones e multiciclones atuam como pré-filtros para remover as partículas mais grossas e abrasivas, protegendo as mangas e estendendo sua vida útil. Na captação junto à fonte geradora — pontos de transferência de material, esteiras e moegas — sistemas de exaustão localizada com coifas e dutos direcionam o ar contaminado até o filtro de manga, garantindo que o pó seja capturado antes de se dispersar no ambiente da fábrica.
Na indústria metalúrgica e siderúrgica, operações de esmerilhamento, jateamento, corte a plasma e fundição geram pó metálico abrasivo em grandes volumes. Essas partículas, além de prejudiciais à saúde dos trabalhadores, podem danificar equipamentos e comprometer a qualidade do produto final. O filtro de manga com meios filtrantes resistentes a alta temperatura opera com gases a até 250°C, sendo capaz de tratar o ar proveniente de fornos de fusão e áreas de vazamento. A limpeza automática por jato pulsante mantém as mangas operando com baixa perda de carga mesmo sob carga contínua de pó metálico, reduzindo paradas para manutenção.
A mineração e a indústria de cimento, cerâmica e vidro estão entre os setores que mais demandam filtragem de ar. Britadores, moinhos de bolas, fornos rotativos e ensacadeiras geram volumes massivos de pó mineral que, sem tratamento, ultrapassam rapidamente os limites de emissão estabelecidos pela legislação ambiental. Grandes instalações de filtro de manga com centenas de elementos filtrantes são o padrão nesses segmentos, operando 24 horas por dia com sistemas de limpeza automática. O material retido nas mangas frequentemente é reincorporado ao processo produtivo, transformando o que seria um resíduo descartado em matéria-prima recuperada.
Plantas da indústria alimentícia utilizam filtros de manga para capturar pós de farinha, açúcar, amido e grãos gerados em operações de transporte pneumático, peneiramento e ensaque. Esses ambientes exigem materiais de grau alimentício e acabamento sanitário para evitar contaminação cruzada. Um aspecto crítico nessas aplicações é o risco de explosão: pós orgânicos como farinha e açúcar formam atmosferas explosivas quando em suspensão — por isso, os filtros de manga para a indústria alimentícia são equipados com válvulas de alívio de explosão, sistemas de supressão e aterramento antiestático, atendendo às normas ATEX e NR-36 para proteção dos trabalhadores e das instalações.
