Exaustor e Insuflador de Telhado para Indústria de Papel e Celulose

A Solução: Sistema Combinado de Exaustores e Insufladores de Telhado

A solução projetada e instalada pela Brasfaiber envolveu um sistema combinado de exaustão e insuflação de telhado, com equipamentos fabricados em PRFV (Plástico Reforçado com Fibra de Vidro), distribuídos estrategicamente ao longo da cobertura do galpão:

Componentes do Sistema

• Exaustores axiais de telhado, instalados na cobertura do galpão, responsáveis por extrair o ar quente que se acumula naturalmente na parte mais alta da edificação. Fabricados em PRFV, possuem alta resistência mecânica a intempéries e baixo peso, sem oferecer sobrecarga ao telhado. As hélices são acionadas por motor elétrico e possuem resistência térmica a altas temperaturas, garantindo a remoção eficiente dos bolsões de ar quente estacionados junto à cobertura;

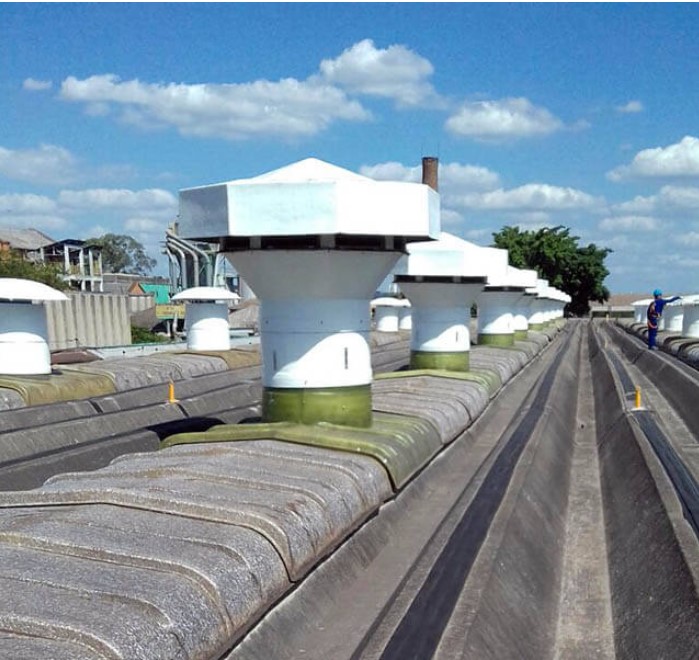

• Insufladores axiais de telhado, também instalados na cobertura, promovendo a captação de ar externo e sua distribuição uniforme no interior do galpão. O ar é conduzido pelo duto até a caixa de ar interna, sendo distribuído de forma controlada ao nível dos colaboradores. Fabricados igualmente em PRFV, são leves, resistentes à corrosão e de fácil manutenção;

• Distribuição estratégica alternada dos equipamentos na cobertura, com exaustores e insufladores posicionados para criar um fluxo de ar cruzado e uniforme em toda a extensão do galpão, eliminando zonas de estagnação.

Características Técnicas dos Equipamentos

• Fabricação em PRFV — material leve com alta durabilidade, imune à corrosão, oxidação e agentes químicos, ideal para ambientes industriais agressivos com presença de umidade e partículas;

• Baixo peso estrutural — o PRFV não oferece sobrecarga ao telhado, dispensando reforços na estrutura da cobertura;

• Hélices com resistência térmica — nos exaustores, as hélices suportam altas temperaturas do ar extraído;

• Motor elétrico de alta eficiência — baixo consumo energético com alto desempenho de vazão;

• Vida útil prolongada — o PRFV garante durabilidade indeterminada com manutenção mínima.

Como o Sistema Atua

1. Os insufladores de telhado captam ar fresco do exterior e o conduzem para o interior do galpão através de dutos e caixas de distribuição, renovando o ar diretamente na zona de trabalho dos colaboradores;

2. O ar fresco circula pelo ambiente, absorvendo o calor gerado pelos processos de secagem e transformação do papel, além de diluir as partículas de celulose e vapor em suspensão;

3. O ar aquecido sobe naturalmente por convecção e é captado pelos exaustores de telhado, que removem os bolsões de ar quente acumulados junto à cobertura, dissipando-os para o exterior;

4. A remoção do ar quente pelo telhado altera a sensação térmica no ambiente — o aumento da circulação remove a umidade, proporcionando conforto biotérmico aos colaboradores;

5. O resultado é um fluxo de ar contínuo e equilibrado, com entrada de ar fresco pelos insufladores e saída de ar quente pelos exaustores, garantindo renovação constante em todo o volume do galpão.

Conclusão: Resultados do Projeto

Com a instalação do sistema combinado de exaustores e insufladores de telhado, os resultados foram expressivos:

• Redução significativa da temperatura interna, com eliminação dos bolsões de ar quente junto à cobertura e melhoria do conforto térmico em toda a área produtiva;

• Renovação contínua e equilibrada do ar, com fluxo balanceado entre insuflação e exaustão, eliminando zonas de estagnação mesmo nas áreas mais afastadas do galpão;

• Melhoria da qualidade do ar, com redução da concentração de partículas de celulose e vapor no ambiente, protegendo a saúde respiratória dos colaboradores;

• Conformidade com as normas regulamentadoras NR-15 (atividades insalubres) e NR-17 (ergonomia), garantindo condições adequadas de temperatura e qualidade do ar;

• Baixo custo operacional, com equipamentos em PRFV que não corroem, não oxidam, possuem manutenção simplificada e vida útil prolongada;

• Nenhuma sobrecarga estrutural, graças ao baixo peso do PRFV, dispensando reforços na estrutura do telhado existente.

Este projeto demonstra como a combinação de exaustores de telhado e insufladores de telhado em PRFV é a solução ideal para galpões industriais do segmento de papel e celulose que necessitam de ventilação eficiente, controle térmico e qualidade do ar em toda a área produtiva, com equipamentos leves, duráveis e de baixo custo de manutenção.
