Projeto de Exaustão com Dutos em Indústria de Alumínio
para Indústria de Alumínio
Obra executada em Guarulhos/SP
Exaustores de telhado com duto em PRFV para uma indústria de alumínio, removendo o ar quente acumulado sob o forro durante o processo de fundição.
Exaustor de Telhado
Na fundição e transformação de alumínio, o calor radiante, gases metálicos e temperaturas extremas criam um ambiente crítico de trabalho.
Problema apresentado:
Calor radiante acima de 50°C em pontos de trabalho
Fumos metálicos com alumínio e fluoretos — insalubridade máxima
Consumo energético elevado de forno quando ventilação mal dimensionada
Conformidade NR-15 e limites da ACGIH
Características do Exaustor de Telhado com Duto:
O exaustor de telhado é fabricado em PRFV (Plástico Reforçado com Fibra de Vidro), conhecido pela sua resistência ao calor e à corrosão. O sistema inclui:

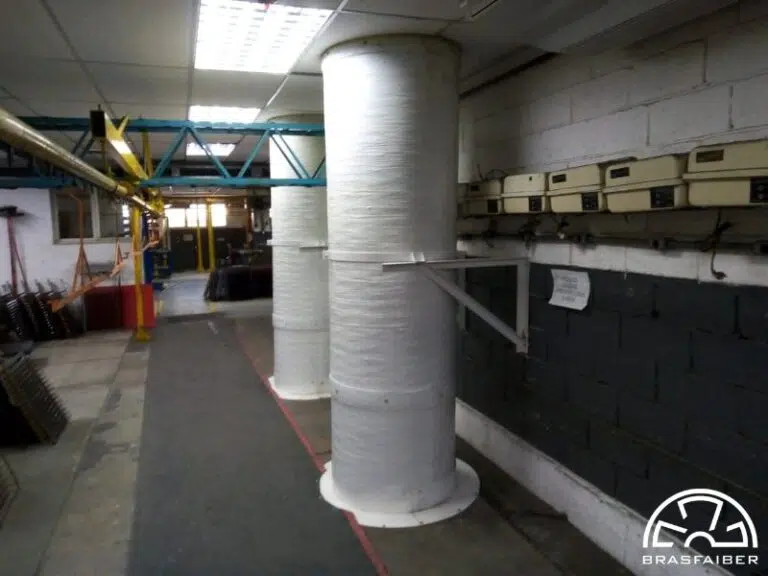

Captação do Ar: O ar quente e contaminado é captado através dos dutos flexíveis em PRFV, conectados ao ponto de emissão no telhado.
Transporte: O ar é direcionado pelos dutos até o exaustor instalado no telhado.
Exaustão: O motor elétrico do exaustor aciona as hélices, criando um fluxo potente que expulsa o ar quente e contaminado para fora do ambiente. A voluta ajuda a direcionar o ar de forma eficiente, e a grade protetora evita a entrada de objetos estranhos.
Benefícios:
Controle de Calor: Mantém a temperatura ambiente confortável.
Qualidade do Ar: Reduz vapores e gases nocivos.
Durabilidade: Alta resistência e baixo custo de manutenção.
Desempenho: Exaustão eficaz com motores potentes e hélices balanceadas.
Conforto: Melhora a sensação térmica ao reduzir a umidade.
Resumo técnico: exaustão de cobertura com três exaustores axiais de telhado com espigão e grelha direcionadora, atendendo a área inferior do mezanino no setor de estamparia de uma indústria de alumínio.
Área sob mezanino é o caso clássico de ar preso: o calor gerado na estamparia sobe, encontra o piso do mezanino e fica ali, sem caminho para a cobertura. A solução foi levar a exaustão até esse ar em vez de esperar que ele chegasse ao telhado — exaustores axiais de telhado com duto conduzindo a captação da região inferior do mezanino até a saída na cobertura, com espigão para lançar o ar bem acima da linha do telhado.

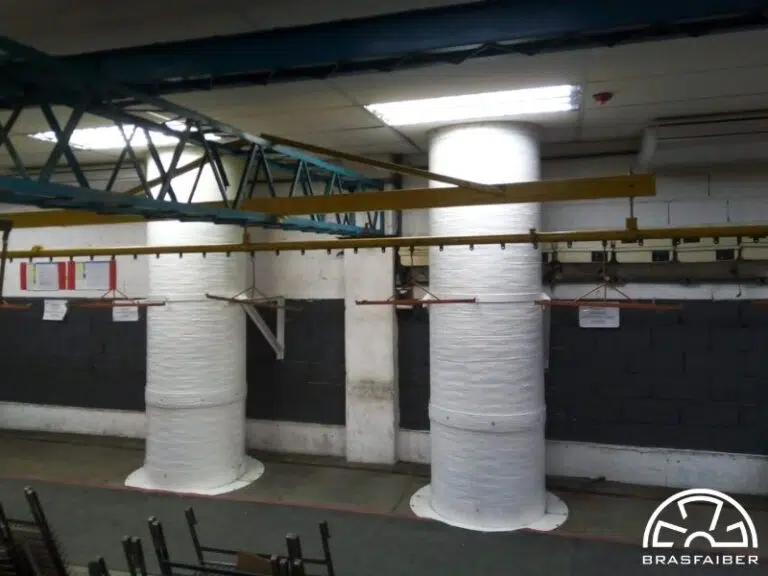

Captação abaixo do mezanino: o duto leva a sucção até a região onde o ar quente realmente fica preso, resolvendo o que a exaustão apenas no telhado não alcançaria.

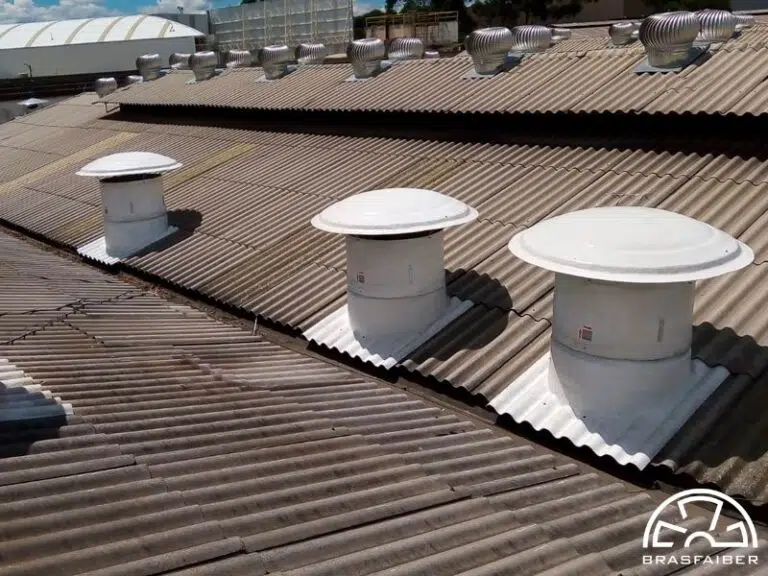

Espigão (ESP): descarrega o ar acima da linha da cobertura, evitando que o ar quente expelido seja recirculado por aberturas próximas.

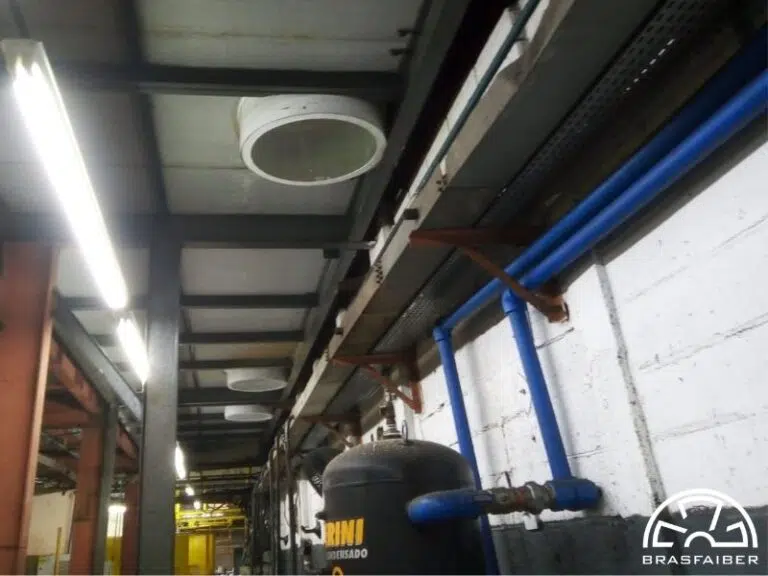

Grelha direcionadora (GD): orienta o fluxo na captação, concentrando a sucção na área de estamparia.
Construção em PRFV: voluta, telha e chapéu em plástico reforçado com fibra de vidro, hélice em poliamida reforçada — leve o suficiente para não exigir reforço na cobertura existente.
Telha adaptável: fabricada no perfil da cobertura existente, com placa de acabamento para telha sanduíche.
Dados técnicos conforme os equipamentos efetivamente fornecidos neste projeto. O número de exaustores e o traçado dos dutos são definidos pelo volume e pelo layout de cada planta.
Como funciona o exaustor de telhado — animação 3D
Animação ilustrativa de como funciona o exaustor de telhado. Ela mostra o princípio do equipamento, não reproduz este projeto.
