A vazão de diluição erra nos dois sentidos: abaixo do mínimo, a concentração permanece acima do limite de exposição e pode se aproximar do LEL; acima, cresce o consumo de energia e o volume de ar a repor, sem ganho proporcional de segurança. Por isso a vazão sai da taxa de geração de vapor, e não da área do galpão.
Diluição de ar é a técnica de manter a concentração de Compostos Orgânicos Voláteis (COVs) e vapores de solvente abaixo do limite de exposição ocupacional, por meio de renovação contínua do ar do ambiente. É indicada quando a captação localizada na fonte é inviável — por exemplo, em cabines de pintura, áreas de cura, envase em larga escala ou misturadores abertos.
Diferente da exaustão pontual, a diluição trabalha o ambiente como um todo: insufla ar limpo de um lado, exaure de outro, criando um fluxo cruzado que mantém a concentração dos vapores em níveis seguros. O dimensionamento correto é crítico — abaixo do mínimo, exposição ocupacional excessiva e risco de atmosfera explosiva; acima, gasto energético e perda de tinta/produto.
Quando você precisa de diluição de ar?
A diluição de ar é a solução quando o processo gera vapores em área extensa ou quando a captação localizada não é viável tecnicamente. Sintomas claros:
- Cheiro forte de tinta, solvente ou cola em qualquer ponto do galpão durante a operação.
- Exposição ocupacional acima do LEO apontada em laudo técnico (PGR ou LTCAT).
- Cabines de pintura sem renovação dimensionada — risco de atmosfera explosiva (NR-20) e baixa qualidade do acabamento.
- Áreas classificadas Zona 1 ou 2 com presença esporádica ou contínua de gás/vapor inflamável.
- Auditor fiscal exigiu adequação à NR-15 anexo 11 (agentes químicos) ou anexo 13 (atividades insalubres).
- Trabalhadores com sintomas de exposição crônica: cefaleia, irritação respiratória, dermatite.
Como funciona a diluição de ar
Um sistema de diluição bem projetado tem 4 elementos balanceados. Cada um contribui para manter o LEO em nível seguro e o consumo energético sob controle.
1. Insuflamento de ar limpo
Insufladores filtrados injetam ar externo na área. O insuflador axial de telhado é a solução mais comum em galpões. Em cabines de pintura, a entrada vem de plenum com filtro de ar para garantir que o ambiente esteja limpo de poeira antes da pintura.
2. Exaustão à prova de explosão

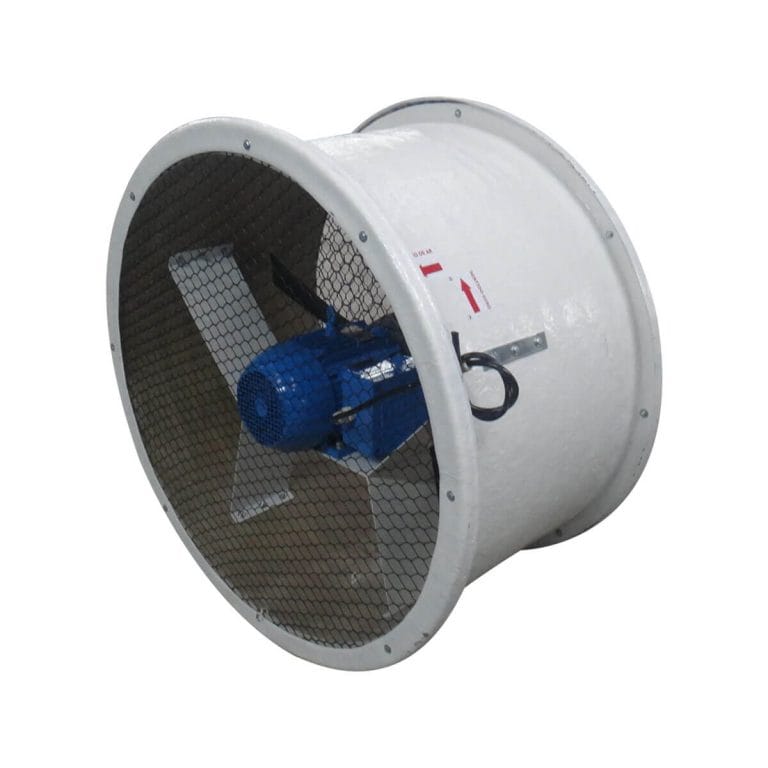

Quando o ambiente é classificado, todos os equipamentos elétricos e o motor do exaustor precisam ser certificados. O exaustor à prova de explosão e o exaustor centrífugo à prova de explosão seguem a NBR IEC 60079.
3. Cabine de pintura com fluxo descendente ou cruzado

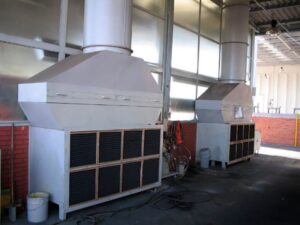

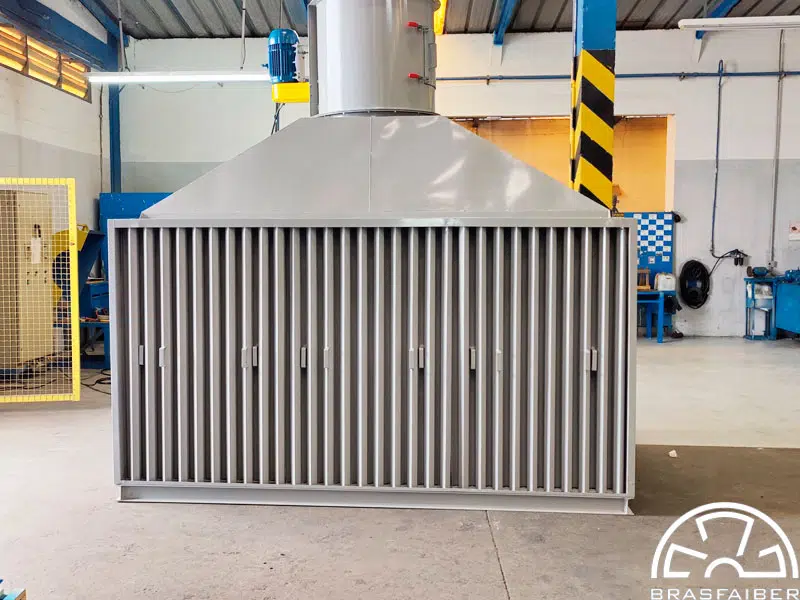

A cabine de pintura industrial é o caso mais sensível. Fluxo descendente é o padrão automotivo (ar entra pelo teto, sai pelo piso); fluxo cruzado é mais econômico. Em ambos, a velocidade do ar na zona de trabalho é definida no projeto, conforme o tipo de cabine, o processo e a referência técnica adotada.
4. Cálculo da vazão
A vazão sai do balanço do contaminante: taxa de geração do vapor, concentração admissível, mistura do ar no ambiente e posição de entrada e saída. Trocas por hora são o resultado desse cálculo, e não o ponto de partida — o mesmo galpão muda de vazão quando muda o solvente ou o consumo por turno.
Setores onde a diluição é indispensável
Ventilação diluidora em operação
O vídeo mostra a ventilação diluidora renovando o ar do ambiente para manter a concentração de vapor abaixo do limite.
Aplicações relacionadas
Artigos técnicos
Atenção à classificação da área
Áreas com solventes inflamáveis (tinner, tolueno, xileno, acetona, MEK) costumam ser classificadas como Zona 1 ou Zona 2. Isso obriga uso de motores e exaustores certificados — instalar equipamento comum nesses ambientes é fator de embargo da operação e infração à NR-20 e NR-10.
A Brasfaiber fornece exaustores axiais e centrífugos à prova de explosão com certificação INMETRO e Ex-Tag emitidos por OCP acreditado.
Antes de pedir a proposta
O que precisamos de você. Quatro informações resolvem a maior parte dos casos:
- Qual solvente é usado e o consumo por turno.
- Se a área é classificada e em qual zona.
- Dimensões do ambiente e taxa de renovação exigida.
- Se há fonte de ignição ou equipamento elétrico no ambiente.
O que a proposta traz de volta. Dimensional e peso do equipamento — o dado que você precisa para conferir se cabe no vão e para cotar o transporte. Curva característica com o ponto de operação marcado. Padrão elétrico: motor trifásico em 220/380/440 V, grau de proteção IP55 e polaridade conforme a seleção, com opções em outras configurações quando o ambiente exigir. E o memorial descritivo do que foi especificado.
O que a Brasfaiber fornece nesta aplicação
Fornecemos o sistema de diluição e exaustão em versão à prova de explosão, dimensionado para o limite inferior de explosividade do solvente. Dutos, acessórios e a filtragem entram quando fazem parte do escopo do projeto, e a proposta sai com o dimensionamento e o memorial descritivo do que foi especificado.
Não fornecemos a classificação da área nem o projeto elétrico da planta — o equipamento é fornecido com a documentação da sua certificação.
A responsabilidade técnica pela conformidade do sistema em operação e a emissão de laudo são do responsável técnico da planta — o equipamento contribui para o atendimento da norma, mas não substitui essa avaliação.
Para ampliar ou recuperar um sistema já instalado de outro fabricante, atendemos mediante avaliação técnica prévia.
