O exaustor Ex é a parte visível e raramente a suficiente. Em pó combustível, a adequação alcança o conjunto: aterramento de toda a linha, painel de alívio dimensionado e válvula rotativa como barreira de isolamento. O dimensionamento sai do Kst e da MIE do seu pó, obtidos por ensaio da amostra real — não por analogia com tabela.
Uma área classificada é qualquer ambiente onde possa existir mistura inflamável de gás, vapor ou pó com ar — em concentração capaz de se propagar como chama (entre LEL e UEL). A norma IEC 60079 define as classes por zona: Zonas 1 e 2 (gases) e Zonas 21 e 22 (pós). Quanto menor o número, maior o risco.
Em zonas classificadas, todo equipamento elétrico precisa ser certificado Ex (à prova de explosão), incluindo motores, exaustores, ventiladores, sensores e iluminação. Instalar equipamento comum em zona classificada é violação direta da NR-20 (líquidos inflamáveis) e da NR-10 (instalações elétricas), com penalidades de embargo da operação. A Brasfaiber fabrica exaustores axiais e centrífugos equipados com motor de certificado CEPEL/INMETRO para atmosferas explosivas, atendendo Zonas 1, 2, 21 e 22 — a marcação Ex e o tipo de proteção (Ex db ou Ex eb para gases e vapores; Ex tb para poeiras combustíveis) são definidos conforme a classificação da área e o grupo de substância do projeto.
Quando sua planta precisa de equipamento Ex?
Indicadores de zona classificada:
- Estoque ou manuseio de líquidos inflamáveis (tinner, tolueno, MEK, gasolina, etanol >24°C).
- Pó combustível em silos, moinhos, transferência (madeira, cereais, alumínio, açúcar).
- Cabines de pintura com solventes orgânicos voláteis.
- Reatores químicos com substâncias inflamáveis.
- Vistoria do Bombeiro ou MTE exigiu adequação ATEX.
- Laudo de classificação definiu Zona 1, 2, 21 ou 22 em alguma área.
Como funciona um sistema certificado Ex
Um sistema completo de ventilação para área classificada tem 4 elementos. Todos precisam de certificação Ex compatível com a Zona definida.
1. Exaustor axial à prova de explosão
O exaustor axial à prova de explosão tem motor Ex certificado, hélice em alumínio antifaísca e gabinete fabricado para área classificada. Ideal para baixa perda de carga (galpões abertos, cabines de pintura).

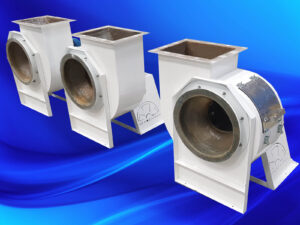

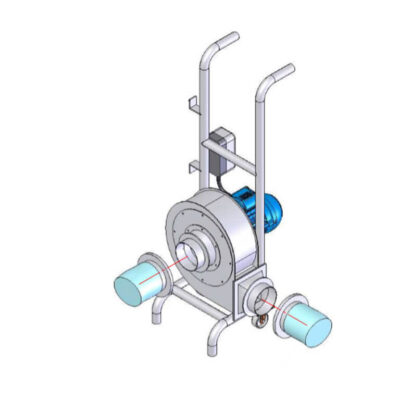

2. Exaustor centrífugo à prova de explosão
Para perda de carga alta (sistemas com filtros e dutos longos), o exaustor centrífugo à prova de explosão entrega 20-200 mmCA com motor certificado, em marcação Ex definida conforme a zona, o grupo de substância e a classe de temperatura do projeto.
Quando o pó é o combustível: Zonas 21 e 22
Gás inflamável e pó combustível são classificados por famílias de zona diferentes. Vapor e gás usam as Zonas 1 e 2. Pó combustível usa as Zonas 21 e 22 — e é isso que se aplica ao entorno de um filtro de manga, de um ciclone ou de um silo:
- Zona 21 — atmosfera explosiva de pó provável de ocorrer em operação normal. Tipicamente o entorno imediato de pontos de descarga, bocas de carregamento e transferências.
- Zona 22 — atmosfera explosiva de pó improvável em operação normal e, se ocorrer, de curta duração. Tipicamente a área ao redor do equipamento.
Dois parâmetros do pó, e não do equipamento, definem o projeto: o Kst (a violência com que aquela poeira específica deflagra, medido em ensaio de laboratório) e a MIE (energia mínima de ignição). São eles que dimensionam a área de alívio e determinam se o caso exige supressão. Pó de madeira, açúcar, cereais, alumínio, enxofre e pigmento são combustíveis — e a poeira do seu processo só é classificada com ensaio da amostra real, não por analogia com tabela.
Na prática isso muda o conjunto inteiro, não só o exaustor: aterramento de todo o sistema (dutos, filtro, válvula e estrutura) para evitar acúmulo de carga eletrostática, porta ou painel de alívio de explosão dimensionado, exaustor antifaíscas, e válvula rotativa atuando como barreira de isolamento entre o filtro e o processo.
A classificação de zonas da planta é responsabilidade do cliente e do profissional habilitado que assina o documento. A Brasfaiber apoia esse processo fornecendo equipamento construído para a zona que o seu projeto determinar.
3. Filtro com painéis de alívio (Zonas 21/22)
Para pó combustível, o filtro precisa ter painéis de alívio de explosão (vent panels) calculados conforme NFPA 68 — para liberar pressão em caso de deflagração interna. Combinado com filtro de manga ATEX.
4. Ciclones e válvulas rotativas
Antes do filtro, ciclones de pré-separação reduzem carga de pó. Válvulas rotativas isolam o filtro do silo, evitando propagação de chama. Solução clássica em moagem, cereais e madeira.
Projetos em áreas classificadas
Disco anti-centelhante
O vídeo mostra o disco anti-centelhante, um dos detalhes construtivos que permitem o uso do exaustor em área classificada.
Aplicações relacionadas
Artigos técnicos
Como certificar a Zona da sua planta?
A classificação de área é feita por laudo técnico de profissional habilitado (engenheiro com CREA), seguindo a norma NBR IEC 60079-10-1 (gases) e 60079-10-2 (pós). O documento define os limites de cada zona, frequência da atmosfera explosiva e equipamentos necessários.
A Brasfaiber fornece o equipamento e o ART (Anotação de Responsabilidade Técnica) da fabricação, mas a classificação da planta deve ser feita pelo cliente ou empresa especializada — geralmente é parte do PGR ou do laudo de Bombeiros.
Antes de pedir a proposta
O que precisamos de você. Quatro informações resolvem a maior parte dos casos:
- Classificação da área — zona, grupo e classe de temperatura.
- Qual substância define a classificação.
- Vazão e pressão exigidas pelo projeto.
- Se existe requisito de certificação específico do cliente.
O que a proposta traz de volta. Dimensional e peso do equipamento — o dado que você precisa para conferir se cabe no vão e para cotar o transporte. Curva característica com o ponto de operação marcado. Padrão elétrico: motor trifásico em 220/380/440 V, grau de proteção IP55 e polaridade conforme a seleção, com opções em outras configurações quando o ambiente exigir. E o memorial descritivo do que foi especificado.
O que a Brasfaiber fornece nesta aplicação
Fornecemos o equipamento em versão à prova de explosão, com a documentação da certificação correspondente. Dutos, acessórios e a filtragem entram quando fazem parte do escopo do projeto, e a proposta sai com o dimensionamento e o memorial descritivo do que foi especificado.
Não classificamos a área nem emitimos laudo de área classificada — a classificação é do projeto da planta, e é dela que sai a especificação do equipamento.
A responsabilidade técnica pela conformidade do sistema em operação e a emissão de laudo são do responsável técnico da planta — o equipamento contribui para o atendimento da norma, mas não substitui essa avaliação.
Para ampliar ou recuperar um sistema já instalado de outro fabricante, atendemos mediante avaliação técnica prévia.
