Galpão quente costuma ser atacado só pelo lado da exaustão. Mas exaustor só puxa o que consegue repor: sem boas entradas de ar no lado oposto, ele trabalha forçado, consome a potência prevista e entrega bem menos ar do que o catálogo indica.
A ventilação e exaustão de galpão industrial é a renovação contínua do ar interno para remover calor, gases e particulados, mantendo o ambiente salubre e confortável. A Brasfaiber dimensiona e fabrica esse sistema sob medida desde 1985, em Itaquaquecetuba/SP.
Como dimensionar a vazão:
Vazão necessária (m³/h) = Volume do galpão (m³) × Número de trocas de ar por hora
O número de trocas por hora depende da atividade e da carga térmica do galpão — quanto mais calor ou contaminantes, maior a taxa exigida. Um bom projeto considera ainda a NR-15 (insalubridade por calor) e a NR-17 (ergonomia). Veja o passo a passo completo do dimensionamento.
A ventilação de galpões industriais é o processo de renovação do ar interno para controlar temperatura, remover contaminantes e garantir condições adequadas de trabalho. Através de exaustores e ventiladores industriais estrategicamente posicionados, cria-se um fluxo de ar que substitui o ar quente e contaminado por ar fresco do exterior.
O dimensionamento correto considera o volume do galpão (área × pé direito), o número de trocas de ar por hora necessárias para a atividade e as fontes de calor internas — como máquinas, fornos, compressores e processos produtivos. Um sistema bem projetado melhora significativamente o conforto térmico, aumentando a produtividade e atendendo às normas de segurança do trabalho (NR-15, NR-17).
Quando a ventilação de galpão industrial é necessária?
- Calor excessivo no ambiente de trabalho — temperaturas acima dos limites da NR-15/NR-17, comprometendo a saúde e produtividade dos colaboradores
- Acúmulo de fumaça, vapores ou odores — processos produtivos que geram contaminantes no ar interno do galpão
- Ampliação ou reforma da planta — mudanças no layout que tornam o sistema existente insuficiente, como a ampliação de salas de compressores ou relocação de equipamentos
- Construção de galpão novo — dimensionamento desde o projeto para garantir conforto térmico e conformidade com normas
- Condensação e umidade — ambientes onde a falta de renovação de ar causa condensação em equipamentos e estruturas
Como funciona o sistema de ventilação para galpão?
Exaustão por Telhado
A solução mais eficiente para galpões de grande porte. Exaustores de telhado são instalados na cumeeira ou nos pontos mais altos, aproveitando a tendência natural do ar quente de subir.
Exaustão por Parede

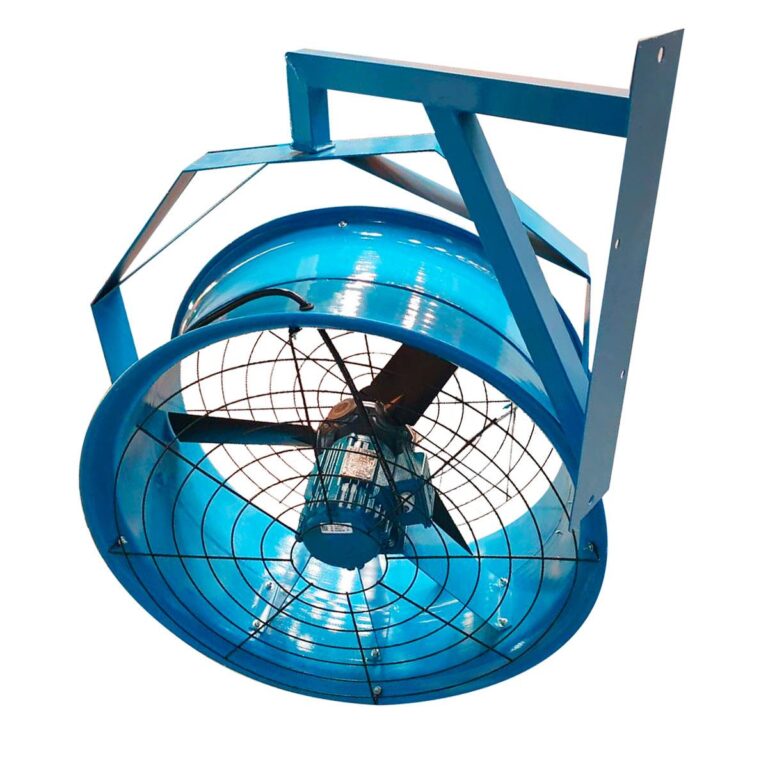

Ideal para galpões com pé direito mais baixo ou quando não é possível instalar no telhado. Exaustores de parede são posicionados nas laterais, opostos às entradas de ar, gerando fluxo cruzado que varre todo o ambiente.
Insuflação de Ar
Para criar pressão positiva ou combinar com a exaustão, os insufladores axiais de telhado e condicionadores adiabáticos fornecem ar fresco (e até resfriado) para o interior do galpão.
Dimensionamento: Como Calcular
O cálculo básico é: Volume do galpão (m³) × Número de trocas de ar por hora = Vazão necessária (m³/h). O número de trocas varia conforme a atividade:
- Galpões de armazenagem: 6 a 10 trocas/hora
- Oficinas e montagem: 10 a 20 trocas/hora
- Processos com geração de calor: 20 a 40 trocas/hora
- Salas de compressores e fornos: 30 a 60 trocas/hora
Veja a ventilação diluidora em funcionamento

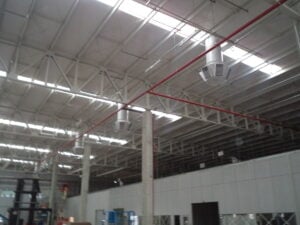

A ventilação geral diluidora reduz a concentração de calor e contaminantes em galpões de grande porte, diluindo o ar viciado com ar externo renovado. Veja o sistema aplicado em campo:
Desafios Relacionados à Ventilação de Galpões
A ventilação de galpões industriais envolve mais do que simplesmente instalar exaustores. Dependendo da atividade produtiva, o projeto precisa considerar outros desafios que impactam diretamente o dimensionamento e a configuração do sistema.
Artigos Técnicos sobre Ventilação de Galpões

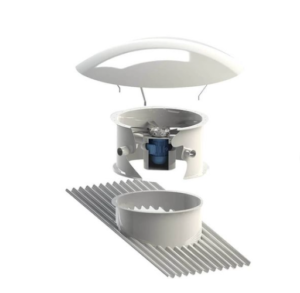

Exaustor de Teto para GalpãoQuando e como utilizar exaustores de teto para remover o ar quente acumulado na cumeeira do galpão.→
Desafios Específicos por Tipo de Galpão
Cada tipo de galpão industrial apresenta desafios específicos além da ventilação geral. Em galpões de metalurgia e fundição, o calor vem acompanhado de fumos metálicos que precisam de exaustão localizada. Em galpões de processamento de grãos e madeira, o principal desafio é o controle de pó e particulados.
Para galpões onde a remoção de calor é a prioridade, a combinação de exaustores de telhado e parede resolve o problema de forma eficiente. Veja nosso projeto de renovação do ar em galpão industrial e a ventilação diluidora para indústria de materiais isolantes.
Antes de pedir a proposta
O que precisamos de você. Quatro informações resolvem a maior parte dos casos:
- Dimensões internas do galpão (comprimento, largura e pé-direito).
- Tipo de cobertura e se existe lanternim ou telha translúcida.
- O que gera calor lá dentro — processo, máquina, insolação.
- Aberturas que já existem e obstáculos no telhado, como placas solares ou ponte rolante.
O que a proposta traz de volta. Dimensional e peso do equipamento — o dado que você precisa para conferir se cabe no vão e para cotar o transporte. Curva característica com o ponto de operação marcado. Padrão elétrico: motor trifásico em 220/380/440 V, grau de proteção IP55 e polaridade conforme a seleção, com opções em outras configurações quando o ambiente exigir. E o memorial descritivo do que foi especificado.
O que a Brasfaiber fornece nesta aplicação
Fornecemos os exaustores de telhado e de parede, insufladores e o conjunto dimensionado para o volume do galpão. Dutos, acessórios e a filtragem entram quando fazem parte do escopo do projeto, e a proposta sai com o dimensionamento e o memorial descritivo do que foi especificado.
Não fabricamos exaustor eólico — nossa linha é de equipamento motorizado, que mantém a vazão independente do vento.
A responsabilidade técnica pela conformidade do sistema em operação e a emissão de laudo são do responsável técnico da planta — o equipamento contribui para o atendimento da norma, mas não substitui essa avaliação.
Para ampliar ou recuperar um sistema já instalado de outro fabricante, atendemos mediante avaliação técnica prévia.
