Fonte de processo não tem sazonalidade: forno, prensa e estufa liberam a mesma carga térmica em julho e em janeiro. Por isso o dimensionamento parte do calor rejeitado pela fonte, em kW ou kcal/h, e não da temperatura registrada no pior dia de verão.

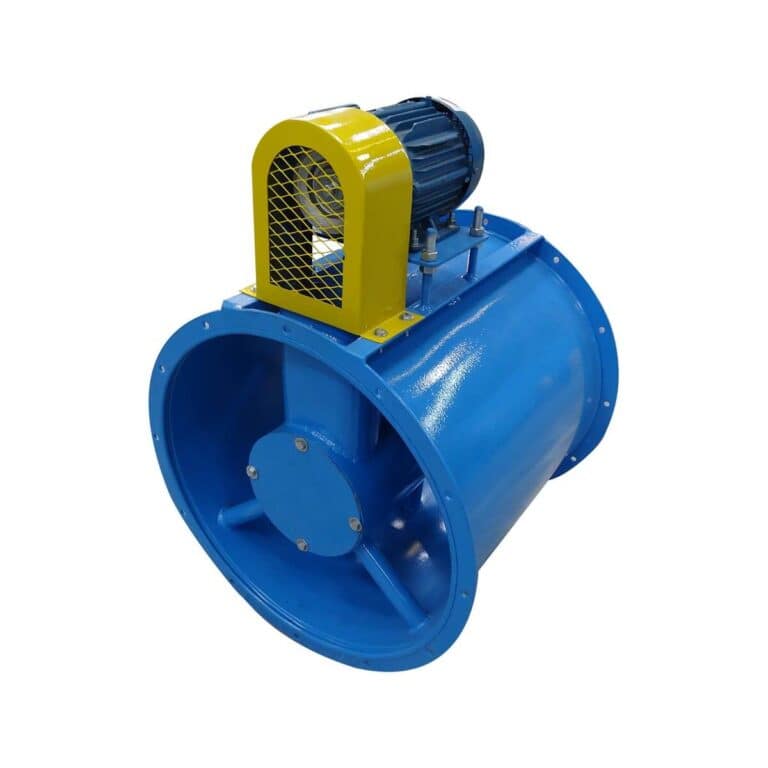

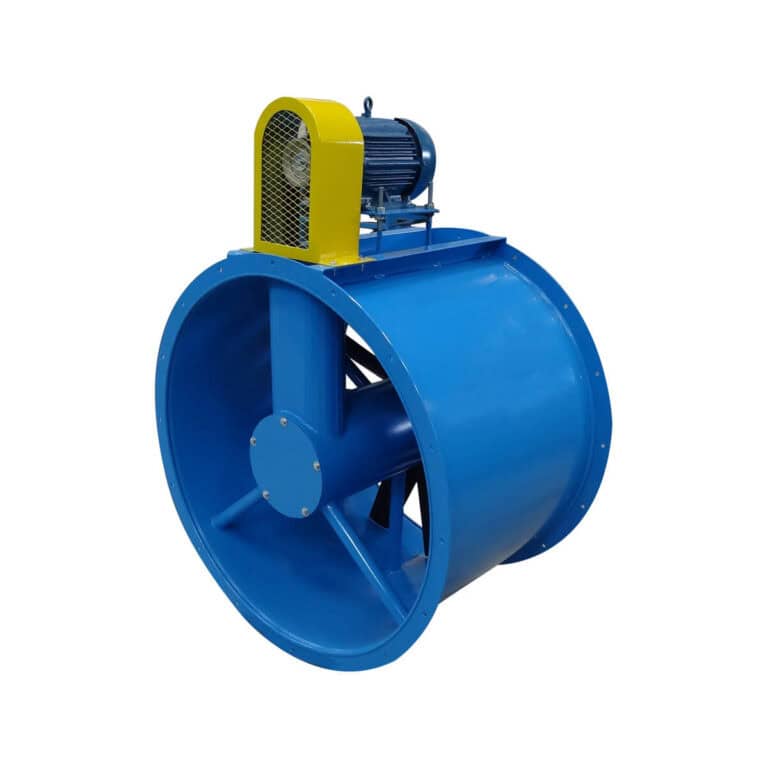

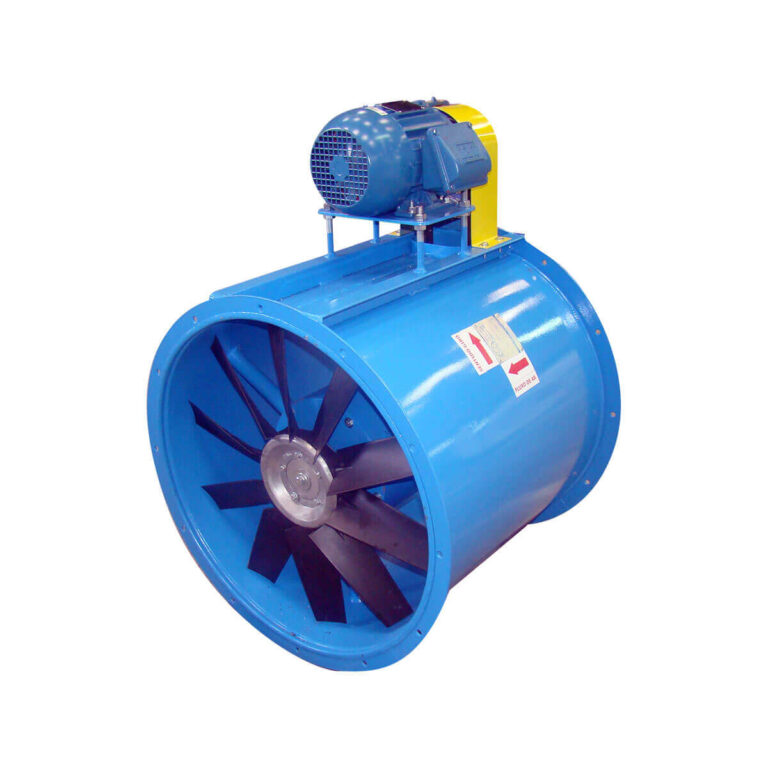

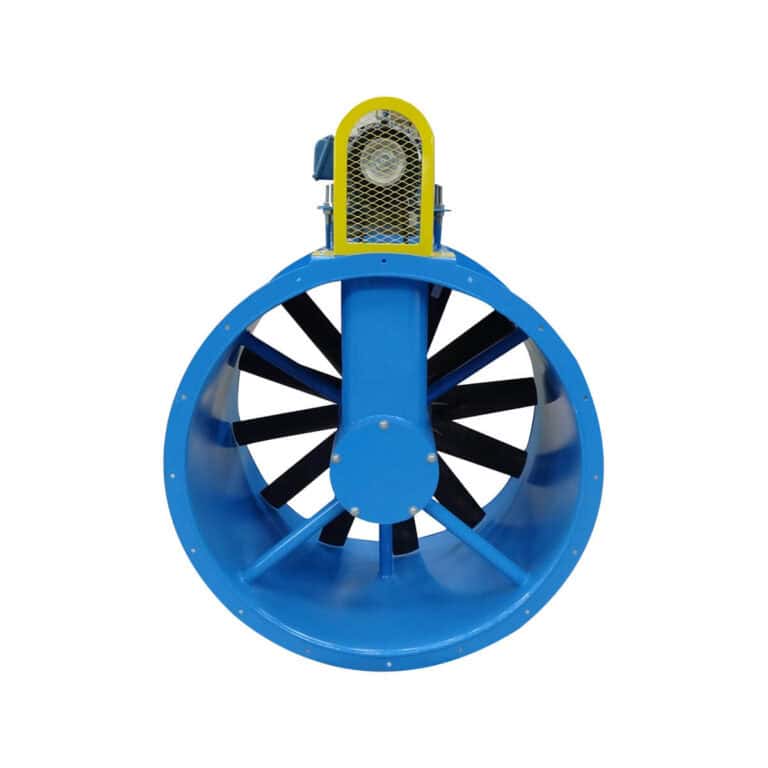

Captar em cima da fonte custa muito menos vazão do que tratar o ambiente depois que o calor já se espalhou — e é essa diferença que separa exaurir o forno de ventilar o galpão inteiro. Em compensação, o ar que entra no equipamento sai quente, e isso muda a construção: acima de faixas moderadas de temperatura o motor precisa ficar fora da corrente de ar, em transmissão indireta.
O dimensionamento exige cálculo da carga térmica liberada pela fonte (em kcal/h ou kW), análise do tipo de processo, e estratégia que combina exaustão direta sobre a fonte + insuflamento de ar fresco em pontos de trabalho. Quando o posto do operador fica colado na fonte — forneiro, saída de lingotamento, boca de prensa —, o caso passa a ser também de calor no posto de trabalho, e os dois projetos entram juntos.
Quando o calor de processo vira projeto
Os sintomas operacionais são claros e geralmente sentidos no chão de fábrica antes de qualquer medição:
- Temperatura interna acima de 35°C em pleno verão, mesmo com janelas e portões abertos.
- IBUTG (índice de bulbo úmido) acima de 25°C nos postos de trabalho, configurando insalubridade pela NR-15 anexo 3.
- Acidentes por fadiga térmica ou síncope em operadores próximos a fornos.
- Rotatividade alta em postos de trabalho próximos a fontes de calor.
- Auditoria fiscal trabalhista exigiu adequação à NR-17 (ergonomia) ou NR-15 (insalubridade).
- Equipamentos eletrônicos com falhas frequentes por superaquecimento (sensores, painéis CLP, automação).
Como funciona o sistema
Um projeto bem dimensionado integra 4 elementos principais.
1. Exaustão sobre a fonte de calor
O exaustor de telhado é instalado diretamente acima do forno ou linha quente, capturando o ar aquecido onde ele se acumula. Para fornos de alta temperatura, usamos exaustores em material refratário ou com isolamento térmico.

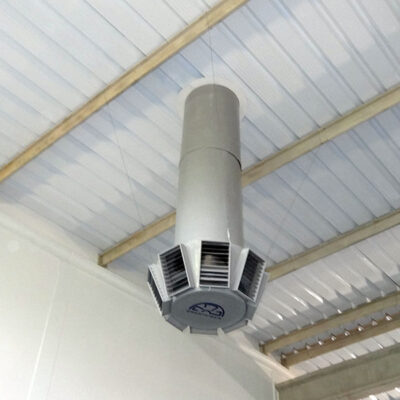

2. Insuflamento de ar fresco filtrado
Para repor o ar exaurido, o insuflador axial de telhado traz ar externo filtrado e direciona para os postos de trabalho, criando fluxo cruzado que reduz IBUTG localmente.
3. Exaustão em duto, quando o ar sai quente demais
Captar em cima do forno resolve o ambiente, mas às vezes é preciso puxar o ar direto da fonte por duto — e aí a perda de carga sobe. O exaustor centrífugo industrial entrega pressão onde o axial não chega, e em faixa alta de temperatura entra com transmissão indireta, com o motor fora do fluxo de ar quente.

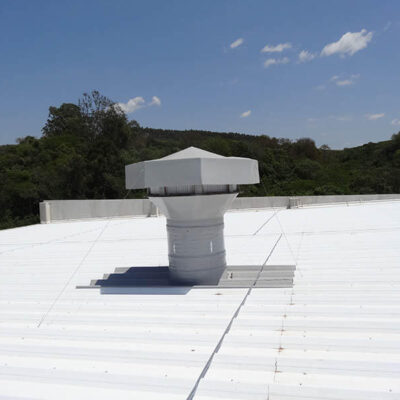

4. Ventilação geral diluidora complementar
Para galpões grandes, a ventilação geral diluidora mantém a renovação de fundo do ambiente. Combinada com a exaustão localizada sobre a fonte, controla tanto o calor quanto a qualidade do ar.
Projetos reais com calor de processo
O sistema em funcionamento
O vídeo explica como funciona a renovação do ar em ambientes industriais e como se calcula a taxa de renovação.
Aplicações relacionadas
Artigos técnicos
Calor de processo ≠ Calor de telhado
A confusão clássica: dimensionar um sistema para calor de processo como se fosse calor de irradiação solar. Não funciona — a fonte de calor de processo é constante, intensa e tem geometria definida (forno, prensa). Exige captação localizada acima da fonte + insuflamento direcionado.
Para calor exclusivo de telhado/solar, a solução é diferente: ver Remoção de Calor Industrial.
Antes de pedir a proposta
O que precisamos de você. Quatro informações resolvem a maior parte dos casos:
- Qual o equipamento que gera o calor e a carga térmica liberada, em kW ou kcal/h.
- Temperatura do ar no ponto de captação.
- Distância entre a fonte e o ponto onde o ar pode sair.
- Se o ar arrasta material — pó, fumo metálico, vapor de óleo.
O que a Brasfaiber fornece nesta aplicação
Fornecemos o sistema de exaustão sobre a fonte de calor, a reposição de ar e o equipamento dimensionado para a temperatura de trabalho. Dutos, acessórios e a filtragem entram quando fazem parte do escopo do projeto.
Não fornecemos o forno, a prensa ou a máquina que gera o calor, nem o isolamento térmico da fonte.
A responsabilidade técnica pela conformidade do sistema em operação e a emissão de laudo são do responsável técnico da planta — o equipamento contribui para o atendimento da norma, mas não substitui essa avaliação.
Para ampliar ou recuperar um sistema já instalado de outro fabricante, atendemos mediante avaliação técnica prévia.
