Captar na fonte e diluir o ambiente tratam o mesmo contaminante com vazões de ordem diferente: retirar no ponto de geração exige uma fração do ar que a renovação do galpão exigiria. A diferença aparece direto na potência instalada e no consumo ao longo da operação.
A captação localizada (também chamada de ventilação local exaustora ou VLE) é a técnica de capturar contaminantes — pó, fumos, névoas, vapores — diretamente no ponto onde são gerados, antes que se dispersem pelo ambiente. É a primeira linha de defesa em qualquer projeto sério de qualidade do ar industrial.
Diferente da ventilação geral diluidora (que renova todo o ar do galpão), a captação localizada atua de forma cirúrgica: posiciona um captor próximo à fonte de emissão, conectado por dutos a um sistema de exaustão e tratamento. O resultado é maior eficiência, menor consumo de energia e apoio ao atendimento das normas regulamentadoras (NR-01, NR-09 e NR-15).
Quando a captação localizada é obrigatória?
A NR-01 institui o PGR (Programa de Gerenciamento de Riscos) e determina a hierarquia de medidas de controle: eliminar o risco, reduzi-lo na fonte por medidas coletivas e só então recorrer a medidas administrativas e EPI. A NR-09 estabelece os requisitos de avaliação e controle das exposições a agentes físicos, químicos e biológicos identificados no PGR, e a NR-15 traz os limites de tolerância. Nenhuma delas cita a captação localizada pelo nome — mas, por agir no ponto de geração, ela é a medida de engenharia que responde mais diretamente a essa hierarquia. Indicadores típicos de que ela se tornou necessária:
- Avaliação quantitativa (PGR ou LTCAT) apontou concentração acima do limite de tolerância da NR-15 — ou acima do TLV da ACGIH, quando não há limite nacional para o agente.
- Pó visível no ar, depositando em equipamentos, vigas, luminárias e ventiladores.
- Fumos metálicos de soldagem, oxicorte ou fundição com ponto de geração definido.
- Vapores químicos em processos de envase, mistura, transferência ou reação.
- Contaminação cruzada entre células de produção (pó de uma linha indo para outra).
- Necessidade de classificação de área com pó combustível — ABNT NBR IEC 60079-10-2 — em madeira, alumínio e cereais.
Como funciona a captação localizada
Um sistema de captação localizada bem projetado tem 5 componentes integrados. A engenharia da Brasfaiber dimensiona cada um considerando velocidade de captura, perda de carga e características do contaminante.
1. Captor (coifa, enclausuramento ou braço articulado)

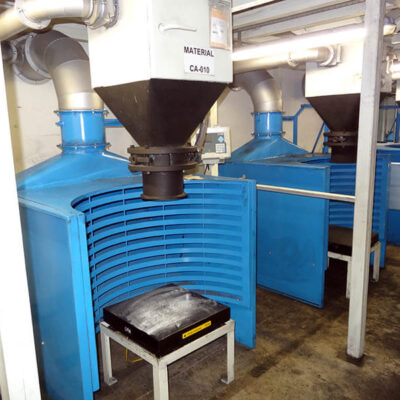

O captor envolve ou aproxima-se da fonte. Pode ser uma coifa fixa sobre uma máquina, um enclausuramento total (cabine), um braço articulado para postos de soldagem ou uma fenda de aspiração lateral. A escolha depende do tipo de contaminante e da geometria do processo.

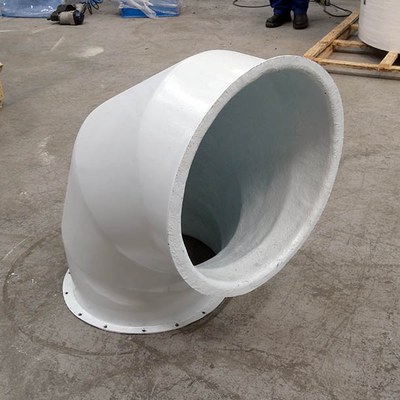

2. Rede de dutos balanceada
Os dutos transportam o ar contaminado em velocidade adequada (15 a 25 m/s para pó, 10 a 12 m/s para fumos) — abaixo disso o particulado decanta e entope; acima, gera ruído e perda de carga excessiva. Curvas, tês e variações de diâmetro são calculados para manter a vazão balanceada em todos os ramais.
3. Equipamento de filtragem

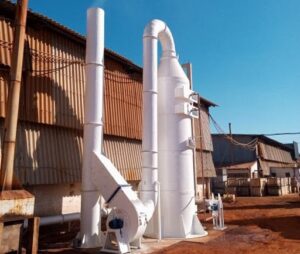

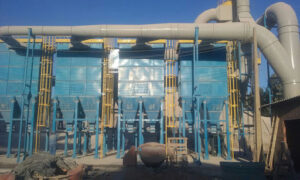

O coletor de pó, filtro de manga ou filtro cartucho retira o particulado antes da emissão atmosférica. A escolha depende da granulometria, concentração e periculosidade. Para vapores, entram em cena lavadores de gases ou filtros de carvão ativado.

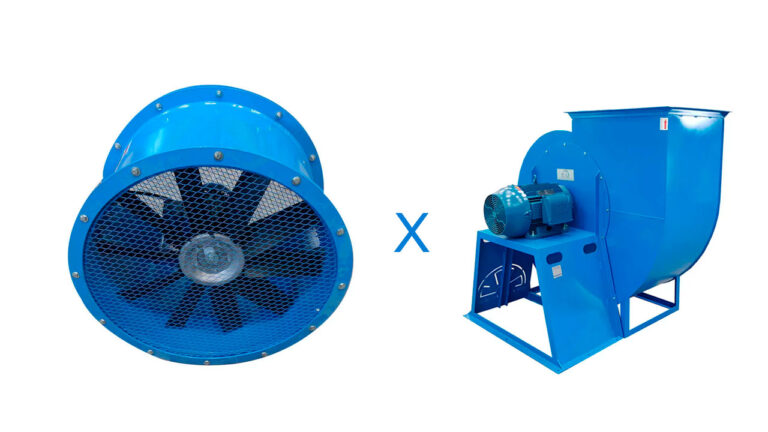

4. Exaustor centrífugo de média/alta pressão
Após o filtro, um exaustor centrífugo vence toda a perda de carga do sistema (captor + dutos + filtro). Em sistemas com pó combustível, usamos versões à prova de explosão, com motor certificado Ex.
5. Tratamento e descarte do material coletado
Pó coletado vai para silo, big-bag ou caçamba. Em processos com material valioso (cereais, alumínio, sílica), o pó pode ser reaproveitado. Em pós perigosos (chumbo, sílica cristalina), o descarte segue a legislação ambiental como resíduo Classe I.
Névoa oleosa não é pó — e não se filtra igual
Névoa de óleo de corte, desmoldante, vapor de óleo e névoa de tinta chegam quase sempre descritos como “pó” ou “fumaça” — e é onde mais se erra a especificação. A diferença é física: a gotícula é líquida. Ela não é retida por peneiramento; precisa coalescer, virar filme e escorrer.
- Filtro seco satura em semanas — o meio filtrante encharca, a perda de carga dispara e a vazão cai. É o relato clássico de quem tentou resolver névoa com filtro de pó.
- O sistema precisa de dreno — o líquido coletado tem que ter para onde ir, no equipamento de filtragem e no ponto baixo da rede.
- Duto sem bolsão e com caimento — trecho horizontal longo acumula óleo, pesa na estrutura e vira risco.
- Desmoldante e parafina — em injetora de PU e espuma o material esfria no duto e deposita; traçado e velocidade precisam considerar isso.
- Névoa de tinta — quando a origem é pintura, o caso é de cabine: veja exaustão para cabine de pintura.
Quando névoa e pó seco aparecem no mesmo posto — usinagem com refrigeração ao lado de rebarbação —, o projeto separa os dois efeitos antes de escolher o meio filtrante. Descreva o processo e o produto usado: é o que define a solução.
Setores onde a captação localizada é crítica
Exaustão localizada em operação
O vídeo mostra um sistema de exaustão localizada capturando o contaminante no ponto em que ele é gerado.
Aplicações relacionadas
A captação localizada raramente vem sozinha. Veja desafios complementares que a Brasfaiber resolve:
Artigos técnicos
Captação localizada falha por 3 motivos clássicos
1. Captor mal posicionado — distante demais da fonte ou na direção errada do fluxo de ar do galpão.
2. Velocidade de transporte abaixo do mínimo — particulado decanta no duto, entope ramais e desbalanceia a rede inteira.
3. Exaustor subdimensionado — ao adicionar um novo posto, o sistema todo perde eficiência. Redimensionamento resolve.
O que não entra em captação localizada
Alguns pedidos chegam com o nome certo e o escopo errado. Não atendemos exaustão de escapamento de veículo — empilhadeira em oficina fechada, teste veicular, dinamômetro e garagem exigem sistema de acoplamento no escapamento, que não é a nossa linha.
Não fornecemos aspirador industrial portátil de limpeza. Nossa linha é de sistemas fixos de captação, com captor, rede de dutos, filtragem e exaustor dimensionados para o processo.
Para ampliar ou recuperar um sistema já instalado de outro fabricante, atendemos mediante avaliação técnica prévia — veja também redimensionamento de sistemas.
Antes de pedir a proposta
O que precisamos de você. Quatro informações resolvem a maior parte dos casos:
- Qual o contaminante e em que operação ele é gerado.
- Quantos postos precisam de captação e se são fixos ou móveis.
- Se o contaminante é seco, oleoso ou vapor.
- Dimensões do ambiente e distância até o ponto de descarga.
Precisa de captação localizada na sua planta?
Descreva o seu desafio — nossa engenharia analisa o ambiente, faz o dimensionamento e recomenda a solução mais eficiente, sem compromisso.
