Captação de fumo de solda é questão de distância, não de potência: a velocidade de captura cai com o quadrado do afastamento — dobrar a distância entre o captor e a fonte derruba a captura a um quarto. Como ainda é preciso vencer a corrente térmica ascendente da poça, a faixa de trabalho fica entre 30 e 50 cm do cordão, com 0,5 a 1,0 m/s na fonte.
Os fumos de soldagem são partículas finas (0,01 a 1 µm) formadas pela vaporização e oxidação dos metais durante a fusão do arco elétrico. Composição típica: óxidos de ferro, cromo, níquel, manganês, zinco — e em soldas específicas, chumbo, cádmio e berílio. Todos com efeitos cumulativos sobre o sistema respiratório (siderose, pneumoconiose, intoxicação por manganês).
A NR-15 anexo 11 e a NR-32 (saúde) estabelecem Limites de Exposição Ocupacional (LEO) específicos para cada metal. Para cromo hexavalente (solda inox), o limite é 0,005 mg/m³ — extremamente baixo. Sem captação direta no cordão, é praticamente impossível atender. A solução é captar os fumos a 30-50 cm da fonte, com velocidade de captura suficiente para superar o ar quente ascendente da poça.
Quando você precisa de captação de fumos de soldagem?
Sintomas e indicadores claros:
- Auditor fiscal trabalhista ou MTE flagrou exposição acima do LEO em laudos.
- Soldadores reclamando de irritação respiratória, gosto metálico ou tosse.
- Galpão com névoa azulada visível no nível das lâmpadas.
- Solda em inox, alumínio ou metais especiais (cromo hexavalente, berílio, cádmio).
- Múltiplos postos de solda simultâneos em área compartilhada.
- Adequação NR-32 em hospitais, fabricantes de equipamentos médicos.
Como funciona a captação de fumos de soldagem
O sistema integrado tem 4 elementos. A escolha depende da geometria do trabalho — bancada fixa, peça grande, posto móvel ou enclausuramento total.
1. Braço articulado ou captor fixo
Para postos com peças pequenas e médias, o braço articulado permite que o soldador posicione o captor a 30-50 cm do cordão. Para peças grandes, usamos enclausuramento parcial (cabine aberta). Velocidade de captura: 0,5 a 1,0 m/s na fonte.

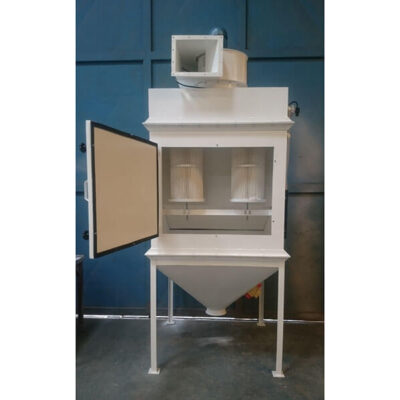

2. Filtro cartucho com auto-limpeza
O filtro cartucho retém particulado fino (até 1 µm) com eficiência elevada, podendo atingir 99% conforme particulado e dimensionamento. Sistema de limpeza automática por jato de ar pulsado garante operação contínua. Para soldas com cromo hexavalente, é necessário projeto especial com filtragem de alta eficiência sob consulta da engenharia.
3. Coletor de pó central (sistema múltiplo)
Para galpões com 5+ postos de soldagem, usamos coletor de pó central conectado por dutos a todos os captores. Mais econômico que filtros locais e padroniza a manutenção.
4. Exaustor centrífugo de média pressão
O exaustor centrífugo vence a perda de carga total (captor + dutos + filtro). Em soldas de alumínio (pó combustível) usamos versão à prova de explosão.
Corte a laser, plasma e oxicorte: o mesmo sistema
Máquina de corte a laser, plasma ou oxicorte gera fumo metálico ultrafino — a mesma família de contaminante da solda, com granulometria ainda menor e calor concentrado no ponto de corte. O sistema de captação é o mesmo: captação junto à máquina, filtragem de alta eficiência e exaustor dimensionado para a perda de carga do conjunto.
- Corte a laser — a máquina costuma ter mesa com exaustão setorizada e boca de saída própria. O que fornecemos é o sistema a partir dela: duto, filtragem e exaustor. Fumo submicrométrico pede filtro cartucho de alta eficiência.
- Corte a plasma — gera mais fumo e mais calor que o laser, muitas vezes com mesa d’água. A vazão sobe e o duto precisa de dreno no ponto baixo.
- Oxicorte — em chapa grossa o volume de fumo é alto e intermitente; sistema central com vários pontos exige balanceamento por ramal.
- Material da chapa — inox traz o mesmo alerta de cromo hexavalente desta página; chapa galvanizada gera fumo de zinco, com limite de exposição próprio.
- Calor junto do fumo — em galpão com várias máquinas, a captação resolve o contaminante, mas o calor acumulado é outro projeto: veja remoção de calor industrial.
Projetos reais de captação de fumos de solda
Captação com captor na prática
No vídeo, o captor posicionado junto à fonte recolhe o contaminante antes que ele se espalhe pelo galpão — o mesmo arranjo usado sobre bancada de solda.
Aplicações relacionadas
Artigos técnicos
Cromo Hexavalente: o ponto crítico
Solda em aço inoxidável gera cromo hexavalente (Cr⁶⁺), classificado como cancerígeno (Grupo 1 IARC). O LEO no Brasil é 0,005 mg/m³ — para referência, o limite americano da OSHA é igual. Sem captação direta na fonte, é fisicamente impossível atender.
Para solda em inox, é necessário projeto especial com cabine de soldagem enclausurada + filtragem de alta eficiência certificada + monitoramento contínuo de partículas. Consulte a engenharia para dimensionamento conforme NR-15 anexo 11.
Antes de pedir a proposta
O que precisamos de você. Quatro informações resolvem a maior parte dos casos:
- Processo de solda ou corte e o material da chapa.
- Quantos postos e se são bancadas fixas ou área aberta.
- Se há corte a laser, plasma ou oxicorte no mesmo ambiente.
- Dimensões do galpão e altura livre.
O que a Brasfaiber fornece nesta aplicação
Fornecemos o sistema de captação a partir do ponto de solda ou corte: captor, rede de dutos, filtragem e exaustor. Dutos, acessórios e a filtragem entram quando fazem parte do escopo do projeto.
Não fornecemos a máquina de solda, a mesa de corte nem o equipamento de processo — o nosso escopo começa na captação.
A responsabilidade técnica pela conformidade do sistema em operação e a emissão de laudo são do responsável técnico da planta — o equipamento contribui para o atendimento da norma, mas não substitui essa avaliação.
Para ampliar ou recuperar um sistema já instalado de outro fabricante, atendemos mediante avaliação técnica prévia.
