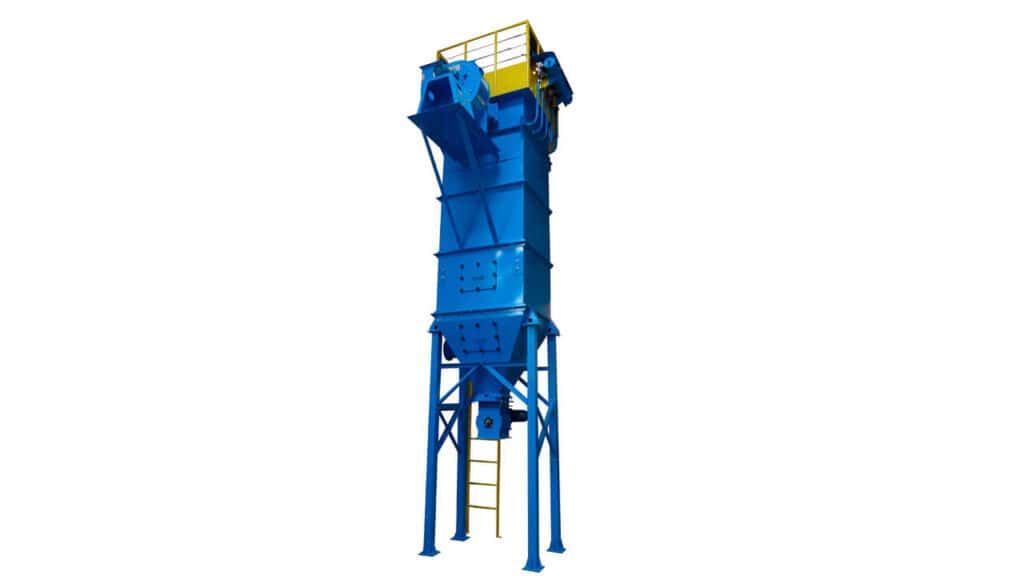

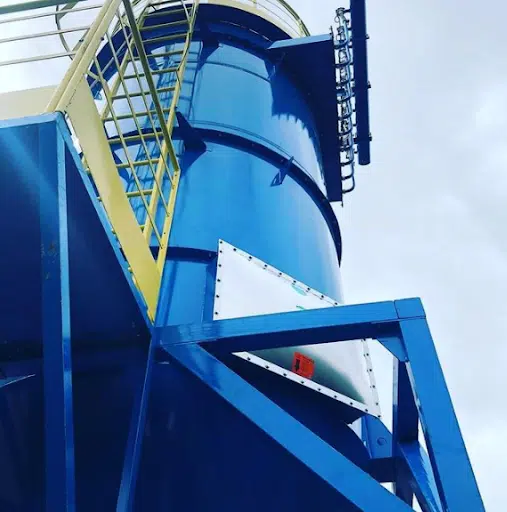

Filtro de Manga Dimensionamento: Como fazer de forma Correta e Garantir Eficiência?

O filtro de manga e seu dimensionamento correto é de extrema importância para garantir a eficiência na captura e remoção de partículas sólidas e poluentes gasosos em processos industriais.

Afinal, o filtro de manga industrial é responsável por proteger o meio ambiente, manter a empresa em conformidade com regulamentos ambientais e, ainda, promover mais qualidade de vida para os trabalhadores. Dessa forma, seu dimensionamento adequado assegura que o equipamento seja capaz de lidar com a carga de partículas e a vazão de gases de maneira eficaz.

Assim, então, otimizar a qualidade do ar e reduzir os impactos ambientais negativos. Vamos aprender mais sobre o filtro de manga dimensionamento? Continue com a gente!

Filtro de Manga: Como Funciona?

O filtro de manga industrial opera em conjunto com um sistema que inclui um exaustor e dutos. Assim, desempenha a função de eliminar o ar contaminado produzido em processos como caldeiras, separando partículas finas. Para isso, o dispositivo é composto por mangas feitas de materiais apropriados que atuam na filtragem dos gases.

Em termos simples, sua função principal é separar partículas sólidas de gases exaustos, permitindo a recuperação de produtos industriais sólidos. Além disso, purifica gases ao remover impurezas, contribuindo para um ambiente industrial mais limpo e seguro. Então, o filtro de manga funciona ao deixar o gás poluído passar por um material filtrante, onde as partículas sólidas presentes são capturadas na superfície do tecido e nos espaços entre as fibras, criando uma espécie de “bolo” de filtragem.

Quando esse bolo atinge um certo período de filtração ou uma queda de pressão máxima definida previamente, ele é removido das mangas de filtragem. Isso assegura que o filtro continue funcionando de maneira eficaz, também ajudando a manter a qualidade do ar e a eficiência do processo industrial.

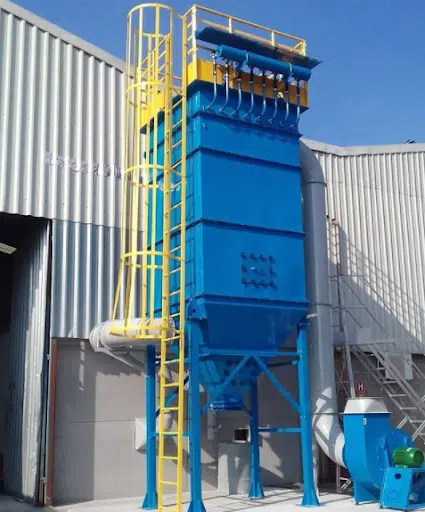

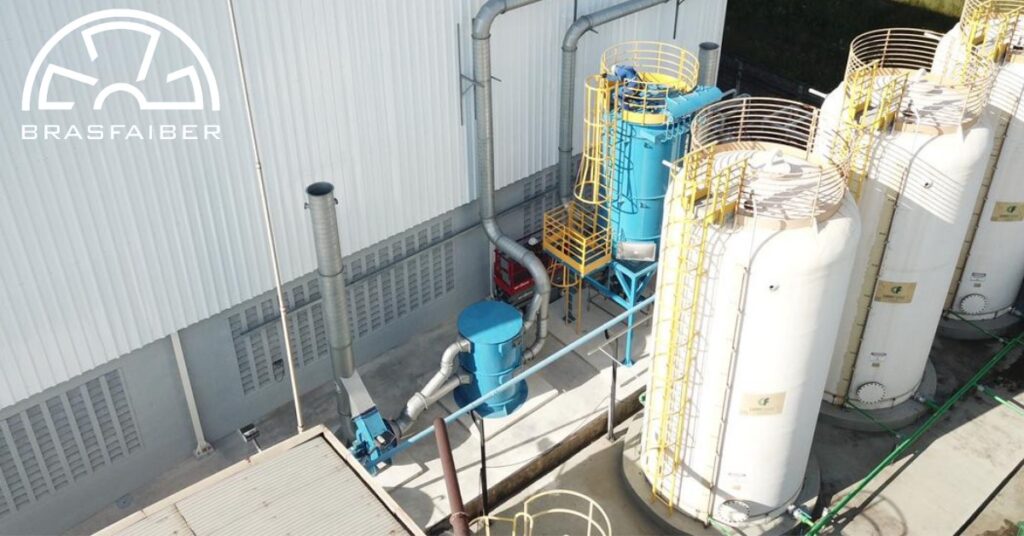

• Veja Também: Tipos de Filtros de Mangas – Quais são e Como Funcionam?

Como Instalar Filtro de Manga Industrial?

A instalação de filtros de manga requer um projeto técnico elaborado por uma equipe de engenharia especializada, adaptado às necessidades da operação industrial específica. Afinal, o processo de instalação deve seguir rigorosamente as especificações do projeto, incluindo:

• Escolha adequada de materiais
• Dimensionamento correto
• Instalação adequada de dutos
• Configuração dos filtros

Somente assim, podemos garantir a eficiência na coleta de particulados e a segurança da operação.

Filtro de Manga Industrial

Equipamento para filtragem de partículas e poeira. Projetos sob medida.

Saiba mais →

Filtro de Manga Dimensionamento: Como Fazer?

O dimensionamento de um filtro de manga envolve a consideração de vários requisitos específicos. Primeiramente, é fundamental analisar o tipo de material particulado gerado no processo industrial e sua distribuição granulométrica. Um parâmetro crítico é a relação-ar pano (também conhecida como velocidade de filtração), que ajuda a determinar a área filtrante necessária.

Assim, o engenheiro especializado realiza o dimensionamento. Para isso, considera a vazão de ar a ser filtrada e a natureza do material a ser retido. Então, com essas informações, é possível definir a quantidade de mangas necessárias e as dimensões do filtro, garantindo, assim, a eficiência da filtração.

Portanto, o dimensionamento adequado depende da análise técnica da razão entre a vazão de ar e a área total das mangas no equipamento.

Que dados o engenheiro precisa para dimensionar

O dimensionamento parte da relação ar-pano, mas ela sozinha não fecha o projeto. Estes são os dados que precisam estar na mesa antes de definir a área filtrante e o número de mangas:

• Filtro — emissão requerida na saída, velocidade ascendente e perda de carga admissível
• Gás — composição química, temperatura e vazão
• Pó — densidade, concentração, composição granulométrica e abrasividade
• Sistema de limpeza — tipo de limpeza e se é automática

A granulometria e a abrasividade do pó são o que mais mudam o resultado: pó fino e abrasivo exige relação ar-pano mais conservadora — ou seja, mais área filtrante para a mesma vazão.

Exemplo de Dimensionamento Filtro de Manga

Vamos ilustrar o dimensionamento de um filtro de manga com um exemplo prático. Suponha que em um cenário industrial fictício, o filtro de manga receba um gás sujo com uma vazão de 60.000 metros cúbicos por hora (m3/h) e possui uma área filtrante total de 1.000 metros quadrados (m2). Com esses dados, podemos calcular a taxa de filtração, que seria de 1 m3/(m2.min).

Essa taxa de filtração influencia a necessidade de limpeza periódica do equipamento para evitar o entupimento do elemento filtrante. Portanto, um filtro de manga com um sistema automático de limpeza é altamente recomendado em todos os processos industriais que envolvem materiais particulados.

Além disso, a taxa de filtração ideal pode variar conforme as características específicas de cada processo industrial. Conheça nossos projetos de Filtro de Manga!

Qual relação ar-pano usar?

A relação ar-pano não é um número único: ela depende de como o filtro se limpa e de qual é o pó. O mecanismo de limpeza define a faixa; o pó define onde dentro dela.

A regra que sustenta essa hierarquia: o jato pulsante opera com cerca do dobro da relação ar-pano de um filtro de agitação ou de ar reverso, porque o feltro retém na espessura do meio e o pulso limpa sem tirar o equipamento de operação. É por isso que, para a mesma vazão, um pulse-jet ocupa menos área filtrante — e menos espaço.

Relação ar-pano por tipo de pó

Quanto mais fino e mais coeso o pó, menor a relação ar-pano — ou seja, mais área filtrante para a mesma vazão. Compare os extremos: grãos aceita 4,27 m/min no jato pulsante, enquanto negro de fumo pede 1,52 m/min. Para a mesma vazão, o filtro de negro de fumo tem quase três vezes a área filtrante do de grãos.

Fonte: EPA, Air Pollution Control Cost Manual, 6ª edição (EPA/452/B-02-001), Seção 6, Capítulo 1 — Baghouses and Filters, Table 1.1, e ACGIH, Industrial Ventilation: A Manual of Recommended Practice, 23ª edição, para as faixas por mecanismo. A tabela original é publicada em ft/min; os valores em m/min acima são conversão nossa (1 ft/min = 0,3048 m/min). As referências da tabela original são de 1964 a 1977: meios filtrantes modernos, como membrana PTFE e nanofibra, operam acima dessas faixas. Use como referência de projeto, não como limite da tecnologia atual.

A pegadinha que subdimensiona o filtro pela metade

Os valores acima são de área líquida (net cloth area) — a área que está efetivamente filtrando. Só que em filtros de agitação e de ar reverso, um compartimento fica fora de operação enquanto é limpo. A área bruta que você precisa comprar é maior que a líquida.

A EPA publica esse multiplicador na Table 1.2, e ele é agressivo em unidades pequenas: para até cerca de 370 m² de área líquida, a área bruta é o dobro. O fator cai conforme a unidade cresce, chegando perto de 1,04 acima de ~16.700 m². Aplicar a relação ar-pano direto sobre a área bruta, sem essa correção, é o erro clássico de dimensionamento — e ele subdimensiona o filtro em até 50%.

No jato pulsante, que limpa fileira por fileira sem tirar o filtro de linha, essa distinção praticamente desaparece — mais um motivo pelo qual ele domina as instalações novas.

ΔP: qual a pressão diferencial normal — e quando trocar a manga?

A pressão diferencial (ΔP) através do filtro é o sinal vital do equipamento. A faixa normal de operação de um filtro de manga jato pulsante é de 100 a 250 mmCA (4 a 10 polegadas de coluna d’água), segundo a EPA. Considerando o sistema inteiro, com dutos e captores, a perda de carga total sobe para a faixa de 254 a 508 mmCA.

Agora a parte que quase todo mundo publica errado. É comum ler na internet que se deve trocar a manga quando o ΔP atinge um valor fixo — 8 polegadas, 200 mmCA, algo assim. Esse número universal não existe, e seguir ele pode significar trocar manga boa ou deixar de trocar manga cega.

A própria EPA documenta, em planos de monitoramento de instalações reais, dois casos que se contradizem se você acreditar num limite fixo:

• Numa instalação com lixadeira de aglomerado, qualquer ΔP acima de 5 polegadas (127 mmCA) já é uma excursão reportável ao órgão ambiental.
• Numa metalúrgica não-ferrosa com filtro de ar reverso, a faixa aceita vai de 5 a 15 polegadas, e a operação normal e saudável fica em 10 a 11 polegadas (254 a 279 mmCA) — um valor que, na primeira instalação, seria alarme.

A mesma leitura de manômetro significa coisas opostas nas duas plantas. E repare no método que a EPA endossa: nos dois casos, o limite foi estabelecido a partir do histórico de operação normal daquela unidade — não copiado de uma tabela.

Então a resposta correta é: registre o ΔP da sua instalação quando ela está nova e saudável. Esse é o seu baseline. O que importa não é o valor absoluto, é o desvio em relação a ele. E o ΔP é gatilho de inspeção, não veredito de troca — porque ele diagnostica em duas direções:

• ΔP subindo — a limpeza pode estar infrequente demais, o sistema de limpeza pode estar danificado, ou as mangas podem estar cegando (colmatando).
• ΔP caindo — sinal mais perigoso: pode indicar rasgos, furos ou manga faltando. O ar está passando sem filtrar, e a emissão vai junto.

Como referência de vida útil, a EPA trabalha com 2 a 4 anos para mangas filtrantes em operação típica.

Fonte: EPA-452/F-03-025 (Fabric Filter — Pulse-Jet Cleaned Type) para a faixa de 100 a 250 mmCA, publicada em métrico pela própria EPA; EPA Air Pollution Control Cost Manual, 6ª ed., Seção 6, Cap. 1, para a perda de carga do sistema e a vida útil; e EPA CAM Technical Guidance Document, Apêndice A, para os dois casos de instalações reais.
