O que é a NR-33 e quando ela exige ventilação forçada?
A NR-33 é a Norma Regulamentadora do Ministério do Trabalho que rege segurança em espaços confinados — qualquer ambiente fechado, com entrada e saída limitadas, ventilação natural insuficiente e que possa conter atmosfera perigosa (deficiência de oxigênio, gases tóxicos ou inflamáveis). Tanque, vaso de pressão, silo, vagão tanque, caldeira, poço, cisterna e galeria são exemplos clássicos.
A norma exige permissão de entrada documentada e, em quase todos os casos, ventilação forçada com exaustor portátil antes e durante a permanência do trabalhador. A vazão deve garantir atmosfera respirável (≥ 19,5% de O₂) e manter contaminantes abaixo do limite de tolerância. Quando há risco de inflamáveis (combustíveis, solventes), o equipamento precisa ser certificado anti-explosão (Ex), atendendo também a NR-20 e a ABNT NBR 14787.
Quem precisa de exaustor para espaço confinado?
Casos reais que recebemos toda semana — todos exigem ventilação forçada para entrada legal:
- Manutenção em tanques de combustível — postos, refinarias, terminais. Atmosfera com vapor de gasolina/etanol acima do LEL exige equipamento à prova de explosão.
- Limpeza interna de vasos químicos e reatores — vapores residuais de solventes, ácidos, defensivos.
- Inspeção e reparo em silos de grãos, fertilizantes e cimento — risco de explosão de pó (Zona 21/22) exige versão Ex.
- Caldeiraria e soldagem dentro de tanques industriais — vapores metálicos e gases de combustão.
- Cabines de pintura e estufas pós-aplicação — solventes residuais (PU, base solvente).
- Vagões ferroviários e carretas tanque — descontaminação antes de manutenção.
- Galerias, bueiros, estações elevatórias de saneamento — H₂S, metano (CH₄).
- Subestações, salas de transformador e poços de cabos — espaços fechados com possível liberação de SF₆.
Linha EEC e EECA: equipamento Brasfaiber para NR-33
A Brasfaiber fabrica linha dedicada para entrada em espaço confinado. Todos os modelos são portáteis, com flexível na sucção e descarga, prontos para conexão de duto sanfonado.
1. Linha EEC — Centrífugos portáteis
Dois modelos centrífugos portáteis para sistemas com perda de carga alta (mangueira longa, curvas, descarga distante):
- EEC180 — Ø275 mm, vazão 1.800 m³/h, motor 1,5 CV (II polos)
- EEC300 — Ø300 mm, vazão 3.000 m³/h, motor 3,0 CV (II polos)
Ambos trabalham com flexível na sucção e descarga. Veja o catálogo de Exaustor para Espaço Confinado.

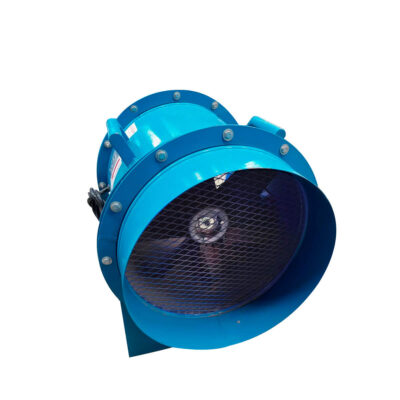

2. Linha EECA38 — Axial portátil (Ø370 mm)
Modelos axiais portáteis para alto volume de ar com perda de carga baixa (renovação rápida em galerias, vagões e salas de máquinas):
- EECA38-P2 — vazão 6.910 m³/h, motor 1,5 CV (II polos) — maior vazão
- EECA38-P4 — vazão 5.170 m³/h, motor 0,33 CV (IV polos) — menor ruído e econômico
Disponíveis na linha de Exaustor para Espaço Confinado.
3. Versão Anti-Explosão — EECA38-P4-EXP
Para entrada em tanques de combustível, etanol, gasolina ou vapor de solvente:
- EECA38-P4-EXP — Ø370 mm, vazão 4.710 m³/h, motor 0,5 CV (IV polos) à prova de explosão
- Hélice antifaísca em alumínio, motor Ex II 2G T3 ou superior
- Atende NR-20 e IEC 60079

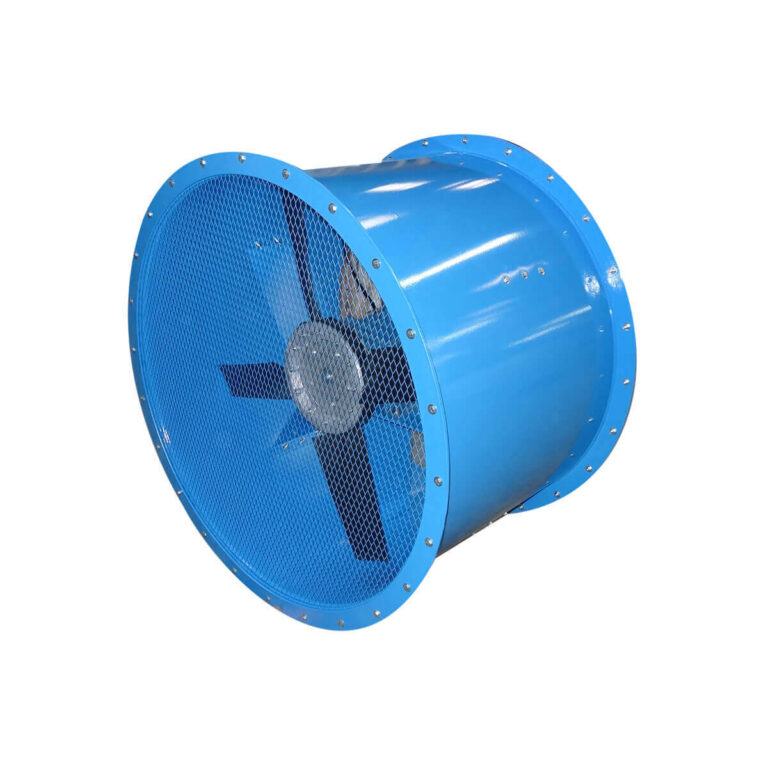

Para outras aplicações Ex, veja também os exaustores axiais à prova de explosão e centrífugos Ex.
Como dimensionar o exaustor para a sua aplicação
A vazão correta depende de 4 variáveis. Nossa engenharia faz o cálculo, mas é útil já chegar com esses dados:
- Volume interno do espaço confinado (m³). Tanque cilíndrico = π × r² × h. Vasos retangulares = L × C × A.
- Número de trocas de ar por hora (RPH). Para atmosfera respirável padrão, mínimo 20 RPH; para descontaminação de vapor inflamável, 60 RPH ou mais.
- Comprimento e diâmetro do duto/mangueira. Quanto mais longo e mais estreito, maior a perda de carga — pode forçar uso do EEC-300 ao invés do EEC-180.
- Tipo de contaminante. Inflamável → versão Ex obrigatória. Corrosivo (ácido sulfídrico, cloro) → carcaça em PRFV.
Para tanques de combustível e ambientes com vapores inflamáveis, a indicação típica é o modelo axial na versão à prova de explosão (EECA38-P4-EXP). Cada projeto é dimensionado conforme volume, contaminante e duração da operação.
Aplicações relacionadas
Artigos técnicos
Brasfaiber fornece o equipamento — não o laudo de NR-33
A classificação do espaço confinado, a permissão de entrada (PET) e o supervisor são responsabilidade da empresa contratante (NR-33 item 33.3.4). Nós fornecemos o exaustor com ART de fabricação e o dimensionamento técnico. O laudo de classificação de risco e a permissão de trabalho devem ser elaborados pela equipe de SST da sua empresa ou consultoria especializada.
Os dutos sanfonados em PVC e o tripé com guincho não são fabricados por nós — indicamos parceiros (Himaflex, Suprimas) ou fornecemos como acessório quando comprado junto com o exaustor.
Precisa entrar em espaço confinado e atender NR-33?
Descreva o ambiente (volume, tipo de contaminante, distância) — nossa engenharia recomenda o modelo (EEC, EECA ou versão Ex) e calcula a vazão necessária.
Todos os equipamentos Brasfaiber são fabricados sob medida — dimensões, materiais e configuração variam conforme o projeto.
