Ventilação para Sala Elétrica e Baterias

Por que sala elétrica precisa de ventilação dedicada?

Sala de transformador, sala de banco de baterias (UPS, no-break, fotovoltaico), subestação cabinada, sala de compressor e CCM (Centro de Controle de Motores) são ambientes fechados com geração contínua de calor e, em vários casos, com risco específico que vai além do conforto:

Banco de baterias chumbo-ácido libera hidrogênio (H₂) durante a recarga — gás explosivo a partir de 4% no ar (LEL). NR-20 e IEEE 484 exigem renovação de ar contínua e, em alguns casos, exaustor com motor à prova de explosão. Transformador a seco e subestação cabinada precisam dissipar calor para manter o equipamento dentro da curva de operação. Sala de compressor + CCM com fertilizante ou pó cai em ambiente classificado.

Casos típicos: o que recebemos toda semana

Pedidos reais que chegam pelo nosso atendimento:

• Salas de baterias industriais — UPS de datacenter, sistema fotovoltaico, no-break de hospital. Risco de H₂ → exaustor anti-explosão obrigatório quando o regime de carga gera mais de 0,5% de H₂.
• Subestação cabinada de energia (parede pré-fabricada) — abrigo metálico ou alvenaria, transformador a seco, exaustão por porta telada + exaustor de parede com termostato.
• Sala de compressor de ar — calor dissipado é proporcional à potência do compressor. Termostato dispara o exaustor.
• CCM em indústria com pó (fertilizante, cimento, alimentos) — sala fechada com filtragem de entrada (insuflado G4) para evitar pó nos painéis.
• Sala de transformador a seco cabinado — substituindo transformador a óleo, demanda exaustão para retirar calor.
• 4 grelhas 50×50cm + exaustor — esquema clássico de subestação pequena, ar entra por grelha, sai pelo exaustor.
• 3 salas de baterias em paralelo (6,83 × 12,41 × 5 m por sala) — projeto multi-sala da concessionária ou fabricante de equipamento.

Equipamentos que compõem o sistema

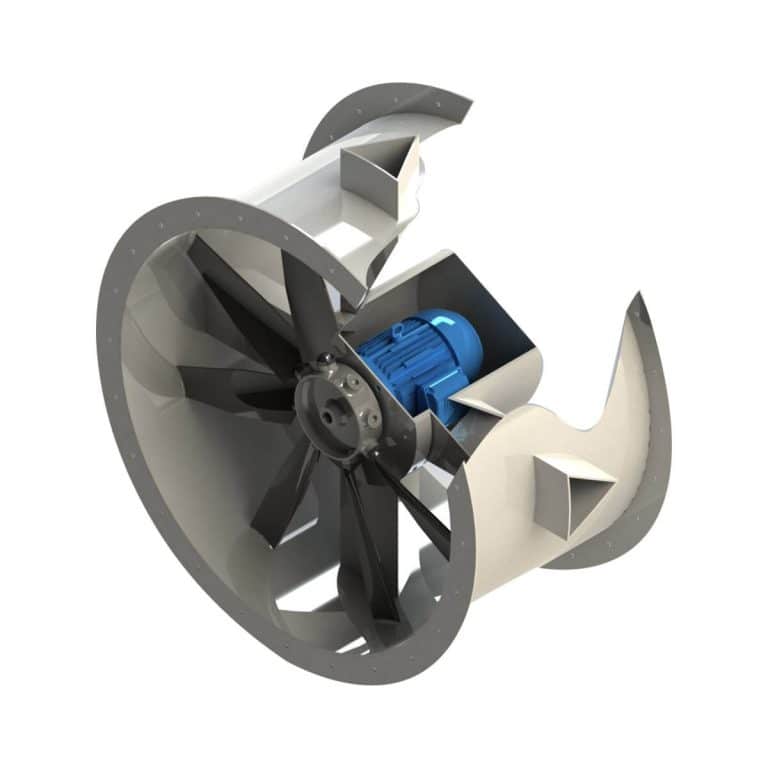

1. Exaustor Axial de Parede com termostato

Linha EP/EA com motor enclausurado, opcional termostato integrado que dispara o exaustor a partir de 30 °C ou 35 °C. Modelo mais pedido para subestação cabinada e sala de transformador a seco. Veja o Exaustor de Parede.

2. Versão Anti-Explosão (Ex) — Sala de Baterias

Para sala de baterias chumbo-ácido com risco de H₂: motor Ex II 2G T3, hélice antifaísca em alumínio. A NR-20 e IEEE 484 obrigam essa configuração quando a concentração projetada de H₂ pode ultrapassar 1% do volume da sala. Veja a linha à prova de explosão.

3. Caixa de Filtro G4 + insuflado (CCM com pó)

Sala de painéis em ambiente industrial com pó (fertilizante, cimento, cereais) precisa de insuflado filtrado em pressão positiva — evita poeira nos painéis e centelhamento. Combinação caixa de filtros G4/F8 + ventilador axial. Veja Caixa de Filtro para Ventilação.

Como dimensionar a vazão

• Sala de transformador a seco: vazão calculada conforme potência dissipada e ΔT aceitável. Termostato configurado pela curva do fabricante do transformador.
• Sala de baterias chumbo-ácido: cálculo conforme IEEE 484 — vazão proporcional à corrente de carga e ao número de células. Meta: manter concentração de H₂ abaixo de 1% do volume da sala.
• Sala de compressor: vazão calculada conforme calor dissipado pelo conjunto compressor + motor.
• Termostato: ajustado individualmente conforme a curva de operação do equipamento (transformador, compressor, banco de baterias).

Em todos os casos, nossa engenharia faz o dimensionamento. Mande potência (kVA / kW), temperatura aceitável e dimensões da sala.
