A ventilação geral diluidora é um dos sistemas mais eficientes para renovação do ar em ambientes industriais. Diferente da ventilação local exaustora, que captura poluentes na fonte, a ventilação diluidora atua na diluição da concentração de contaminantes em todo o ambiente, promovendo a troca constante do ar e reduzindo significativamente a temperatura interna.

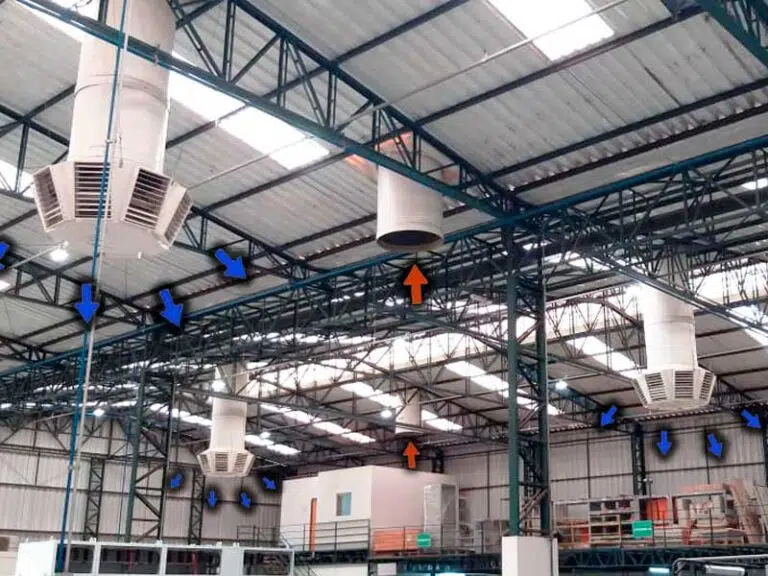

Esse sistema combina insufladores e exaustores trabalhando em conjunto para criar um fluxo laminar controlado. O ar fresco filtrado entra pelo telhado ou paredes, dilui os poluentes e o ar quente, e o ar contaminado é extraído por exaustores posicionados estrategicamente — resultando em um ambiente mais saudável, produtivo e em conformidade com as normas de segurança do trabalho.
A Brasfaiber projeta e fabrica sistemas completos de ventilação geral diluidora com equipamentos em PRFV (Plástico Reforçado com Fibra de Vidro), aço carbono e aço inoxidável, atendendo indústrias de todos os portes desde 1985.
Dimensionamento gratuito
Envie o volume e as características do seu galpão. Nossa engenharia retorna com a especificação completa — sem compromisso.

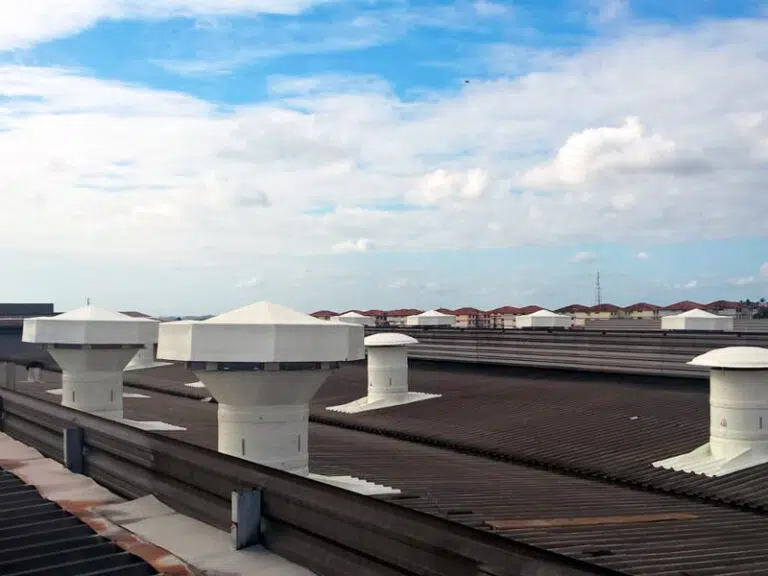

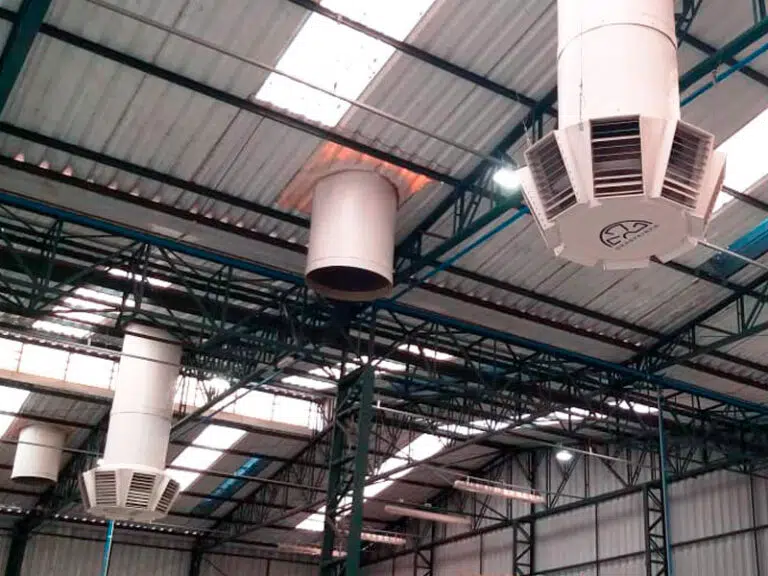

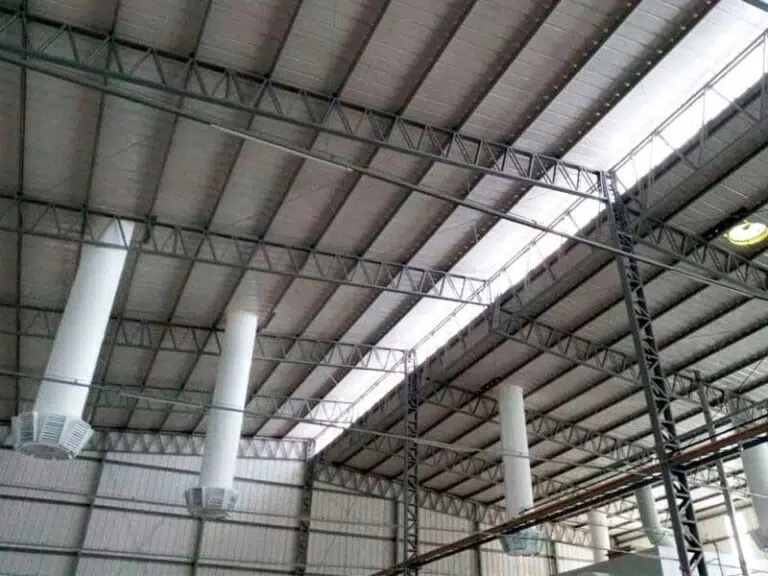

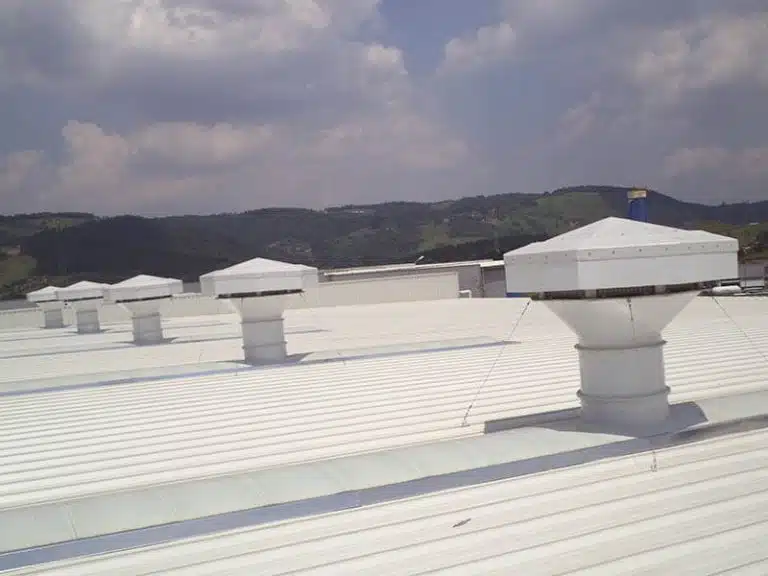

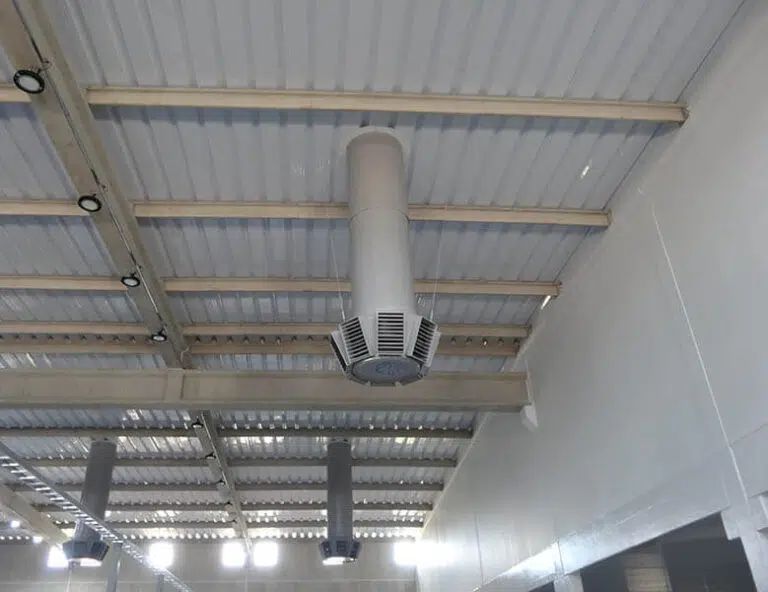

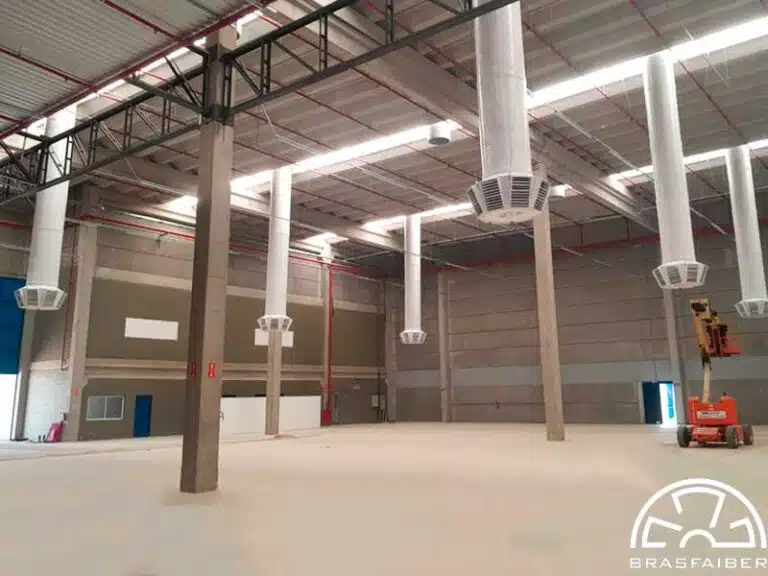

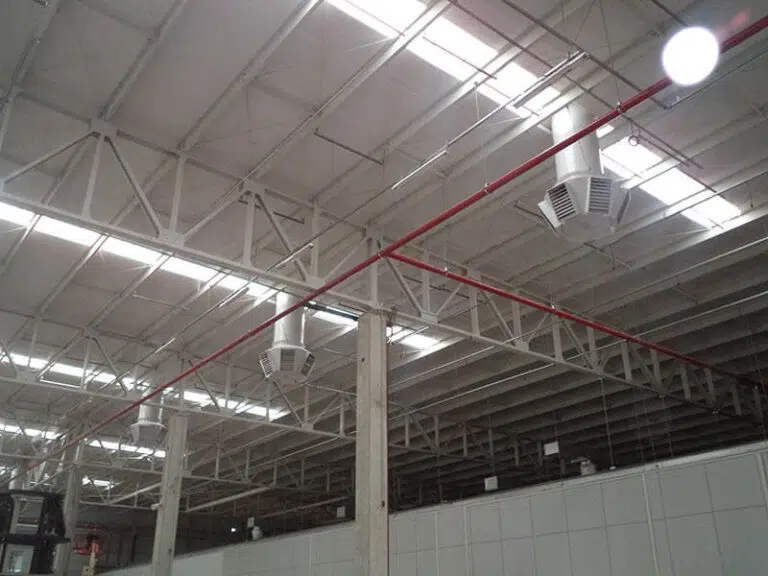

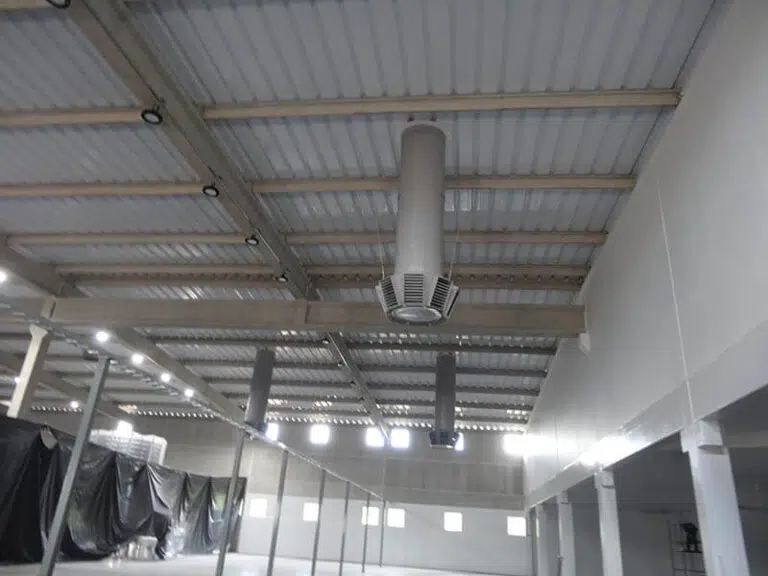

Veja ventilação geral diluidora instalada em galpões reais
Como Funciona a Ventilação Geral Diluidora
O princípio da ventilação geral diluidora é simples: introduzir ar limpo no ambiente para diluir a concentração de poluentes a níveis aceitáveis pelas normas regulamentadoras (NR-15, NR-17). O sistema funciona em ciclo contínuo com as seguintes etapas:
1. Captação do Ar Externo

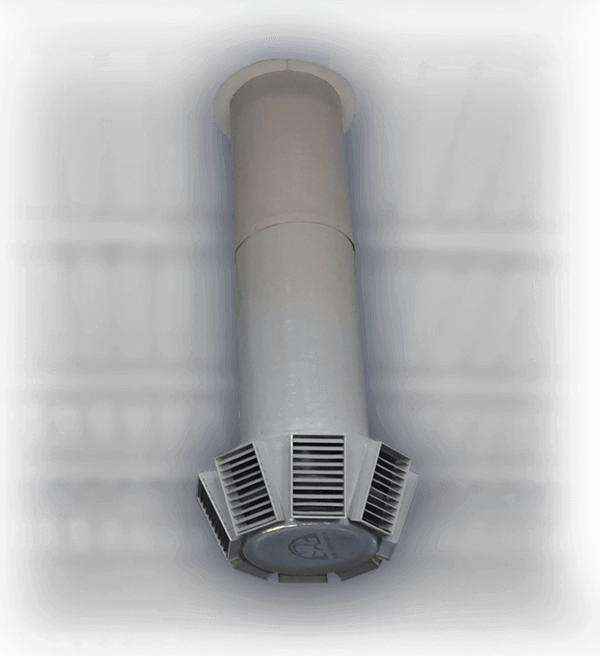

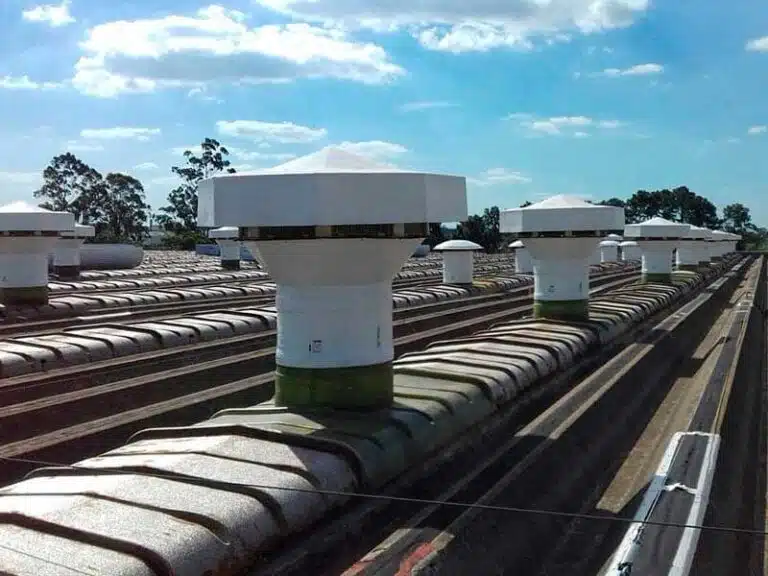

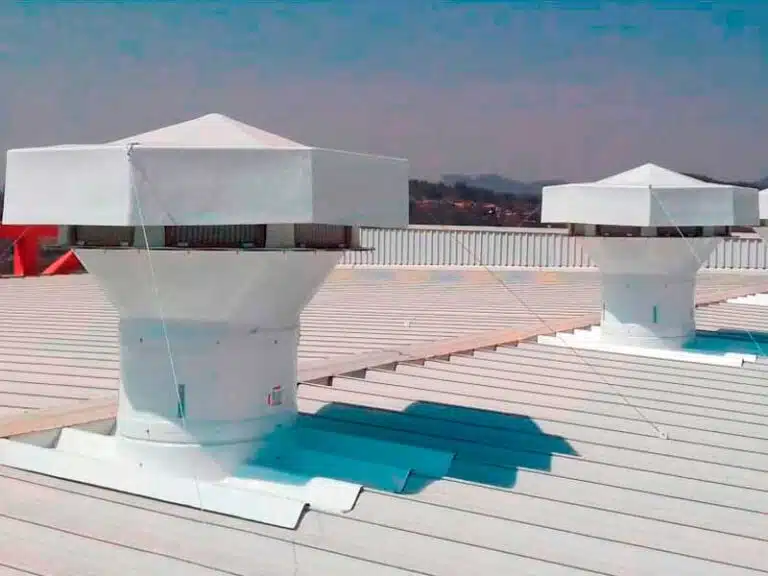

Insufladores de telhado ou parede captam ar fresco do exterior e o introduzem no ambiente interno, podendo passar por filtros G4 para remoção de partículas grossas.
2. Distribuição Laminar
O ar insuflado é distribuído de forma uniforme pelo ambiente, criando um fluxo laminar que dilui calor, vapores, gases e material particulado.
3. Diluição dos Poluentes
A mistura do ar limpo com o ar contaminado reduz a concentração de poluentes abaixo dos limites de tolerância estabelecidos pelas normas NR-15 e ACGIH.
4. Extração do Ar Viciado

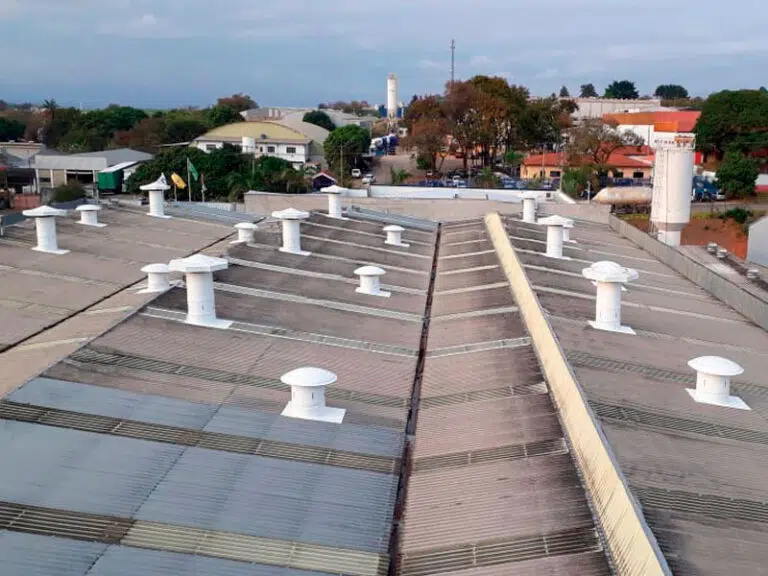

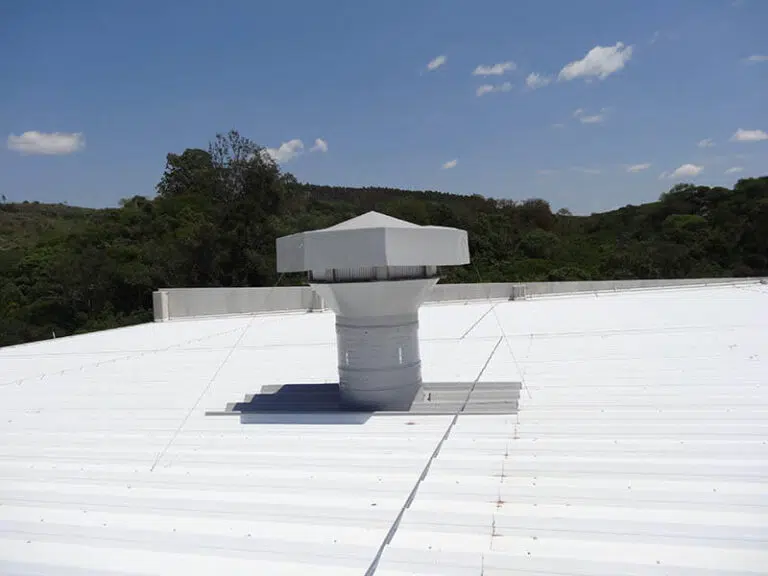

Exaustores de telhado ou parede retiram o ar já contaminado, completando o ciclo de renovação e mantendo pressão equilibrada no ambiente.
A taxa de renovação de ar é calculada com base no volume do ambiente, na quantidade de poluentes gerados e no número de trocas de ar por hora necessárias — tipicamente entre 10 e 60 trocas/hora dependendo da atividade industrial.
Componentes do Sistema de Ventilação Diluidora
Um sistema de ventilação geral diluidora bem dimensionado envolve os seguintes equipamentos:
Ventilação Diluidora vs Local Exaustora vs Natural
Cada tipo de ventilação industrial tem aplicações ideais. Entenda as diferenças:
| Critério | Ventilação Diluidora | Local Exaustora | Natural |
|---|---|---|---|
| Princípio | Dilui poluentes no ambiente todo | Captura poluentes na fonte | Convecção e diferença de pressão |
| Eficiência para calor | Alta (reduz IBUTG) | Moderada (pontual) | Baixa (depende do clima) |
| Eficiência para gases tóxicos | Moderada (dilui concentração) | Alta (captura na fonte) | Insuficiente |
| Custo de instalação | Médio | Alto (dutos, coifas) | Baixo |
| Conforto térmico | Excelente (ambiente todo) | Limitado (pontual) | Variável |
| Controle do fluxo | Total (motorizado) | Total (motorizado) | Nenhum |
| Quando usar | Galpões, fábricas, logística | Fontes concentradas de poluição | Complemento em ambientes leves |
Na prática: muitos projetos industriais combinam ventilação diluidora com local exaustora — a diluidora cuida do conforto térmico geral e da renovação de ar, enquanto a exaustora local captura poluentes específicos diretamente na fonte (como em processos de soldagem, pintura ou fornos).
Aplicações da Ventilação Geral Diluidora
A ventilação diluidora é amplamente utilizada em ambientes onde é necessário controlar temperatura, umidade e concentração de poluentes. Conheça os principais setores:
Galpões Logísticos
Renovação de ar e conforto térmico para operadores
Indústria Alimentícia
Ar filtrado e controle de contaminação cruzada
Farmacêutica
Pressão positiva com ar filtrado HEPA
Metalúrgica
Dispersão de calor de fornos e fundição
Automotiva
Diluição de vapores de pintura e soldagem
Têxtil
Controle de fibras em suspensão e temperatura
Química e Petroquímica
Diluição de vapores e gases em áreas classificadas
Papel e Celulose
Controle de umidade e temperatura no processo
Centros de Distribuição
Conforto térmico para operação 24h
Mineração
Diluição de poeira e material particulado
Panificação
Redução de calor de fornos e conforto operacional
Salas de Baterias
Diluição de gases hidrogênio em áreas de risco
Como Dimensionar um Sistema de Ventilação Diluidora
O dimensionamento correto é fundamental para garantir a eficiência do sistema. Os principais parâmetros técnicos considerados são:
Volume do Ambiente
Comprimento × largura × pé-direito determinam o volume total de ar a ser renovado (m³).
Trocas de Ar por Hora
Varia de 10 a 60 trocas/hora conforme a atividade: galpão logístico (10-15), metalúrgica (20-30), química (30-60).
Vazão Necessária (m³/h)
Volume × trocas/hora = vazão total. Define o número e tamanho dos equipamentos necessários.
Fontes de Calor
Fornos, máquinas, processos — a carga térmica adicional exige vazões maiores para manter o IBUTG aceitável.
Tipo de Poluente
Gases, vapores, poeira ou calor — cada tipo demanda vazões diferentes e pode exigir filtros específicos.
Tipo de Telhado
Shed, duas águas, arco ou pré-moldado — influencia a posição dos equipamentos e a eficiência da exaustão.
A equipe de engenharia da Brasfaiber realiza o dimensionamento completo do sistema, incluindo visita técnica, cálculo de vazão, posicionamento dos equipamentos e memorial descritivo do projeto.
Vantagens da Ventilação Geral Diluidora em PRFV
Os equipamentos fabricados em PRFV (Plástico Reforçado com Fibra de Vidro) oferecem vantagens significativas em comparação ao aço convencional:
Resistência à Corrosão
O PRFV não oxida e resiste a ambientes agressivos com vapores, maresia, ácidos e álcalis. Ideal para indústrias químicas e costeiras.
Leveza e Resistência
Até 80% mais leve que o aço com resistência mecânica equivalente. Facilita a instalação em telhados sem necessidade de reforço estrutural.
Baixa Manutenção
Não requer pintura periódica ou tratamento anticorrosivo. Vida útil superior a 20 anos com manutenção mínima.
Eficiência Energética
Hélices em poliamida balanceadas eletronicamente + motores de alto rendimento = menor consumo de energia elétrica.
Normas e Regulamentações
O sistema de ventilação geral diluidora deve atender às seguintes normas e regulamentações:
- NR-15 — Atividades e Operações Insalubres: define limites de tolerância para agentes químicos e calor
- NR-17 — Ergonomia: estabelece condições ambientais de conforto no posto de trabalho
- NR-9 / PGR — Programa de Gerenciamento de Riscos: exige medidas de controle para agentes ambientais
- NBR 16401 — Instalações de ar-condicionado: define parâmetros de qualidade do ar interior
- ABNT NBR 7256 — Tratamento de ar em estabelecimentos assistenciais de saúde
- ACGIH — American Conference of Governmental Industrial Hygienists: referência internacional para limites de exposição ocupacional
Por que Escolher a Brasfaiber
+40 anos
de experiência em ventilação industrial
Fabricação Própria
Equipamentos em PRFV, aço carbono e aço inoxidável
Projeto Completo
Dimensionamento, fabricação, instalação e assistência técnica
Sob Medida
Cada projeto é dimensionado para as necessidades específicas da sua operação
Onde a Ventilação Geral Diluidora é Aplicada
A ventilação geral diluidora é a abordagem mais utilizada para a remoção de calor industrial em grandes espaços produtivos. Ao combinar exaustores de parede ou exaustores de telhado com insufladores de telhado, o sistema cria um fluxo de ar laminar que varre o calor acumulado para fora do ambiente.
Em galpões industriais e fábricas, a ventilação diluidora é dimensionada com base no volume do espaço, no número de trocas de ar por hora e na carga térmica interna gerada por equipamentos e processos produtivos. Esse cálculo é a base da maioria dos projetos de ventilação industrial e determina a quantidade e potência dos equipamentos necessários.
Centros de distribuição e logística com grandes áreas de piso e cobertura metálica se beneficiam enormemente da ventilação diluidora, especialmente quando combinada com condicionadores adiabáticos para resfriamento evaporativo em climas secos, reduzindo a temperatura interna em até 12°C sem o custo energético do ar-condicionado convencional.
