Projeto de Tratamento de Gases para Indústria de Papel e Celulose

para Indústria de Papel e Celulose

Obra executada em Caieiras/SP · papel e celulose

Sistema de lavador de gases em PRFV com exaustor centrífugo para controle de emissões gasosas na indústria de papel e celulose.

Exaustor Centrífugo

Lavador de Gases

Na indústria de papel e celulose, etapas como secagem, calandragem e rebobinamento geram calor, vapor e partículas de celulose em suspensão.

Problema apresentado:

Calor intenso dos processos de secagem — efeito estufa no galpão
Particulado de celulose — risco respiratório e de explosão
Vapor d’água condensado acelera corrosão e proliferação microbiana
Conformidade com NR-15 e NR-17 quanto a conforto térmico

A indústria de papel e celulose gera emissões gasosas significativas em seus processos produtivos — compostos orgânicos voláteis, material particulado e gases ácidos provenientes do cozimento da madeira, branqueamento e recuperação de produtos químicos. Essas emissões precisam ser tratadas antes de serem liberadas na atmosfera para atender às normas ambientais.

O lavador de gases em PRFV é a solução mais adequada para esse tipo de aplicação, neutralizando os poluentes gasosos por meio de lavagem química e retendo o material particulado antes da descarga na atmosfera.

Vapores ácidos e emissões na produção de papel e celulose

A planta industrial enfrentava:

Emissão de gases poluentes gerados nos processos de fabricação de papel e celulose, incluindo compostos de enxofre e ácidos orgânicos;
Material particulado em suspensão proveniente do processamento da madeira e celulose;
Odores característicos do processo de cozimento, perceptíveis dentro e fora da planta;
Exigências ambientais rigorosas dos órgãos reguladores (CONAMA/CETESB), com limites de emissão que precisavam ser atendidos continuamente.

Galeria do Projeto

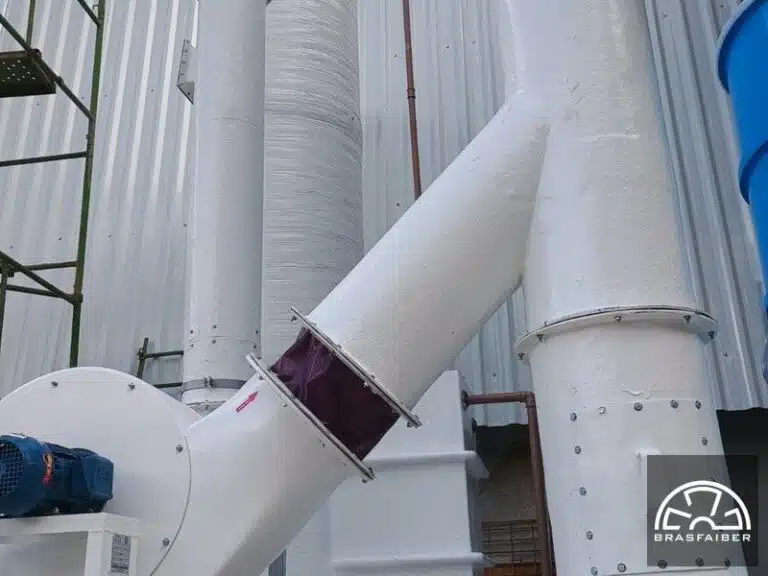

Lavador de Gases industrial - Detalhe do exaustor e torres de lavagem em PRFV - Brasfaiber

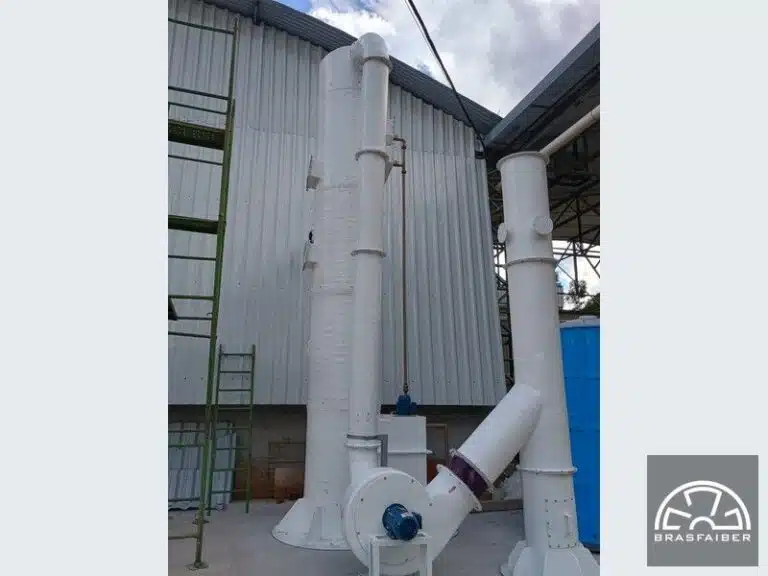

Lavador de Gases industrial para Indústria de Papel e Celulose - Vista 2 - Brasfaiber

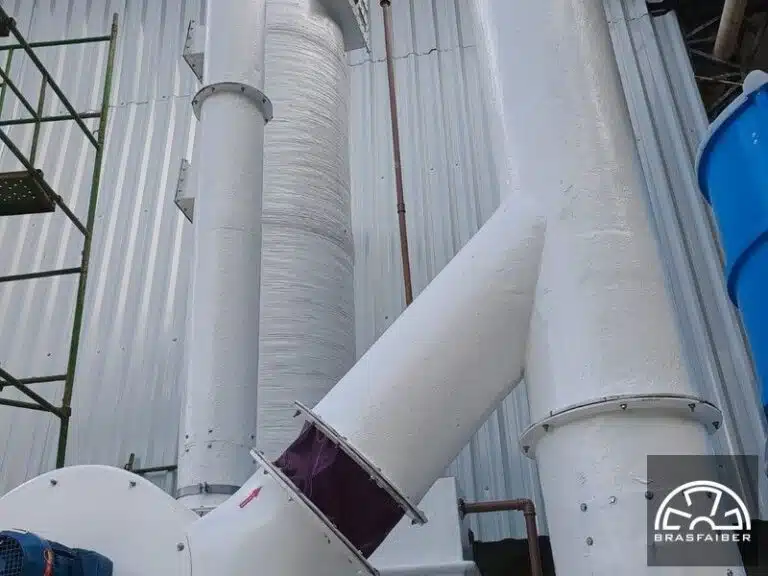

Lavador de Gases industrial - Detalhe das torres em PRFV para Indústria de Papel e Celulose - Brasfaiber

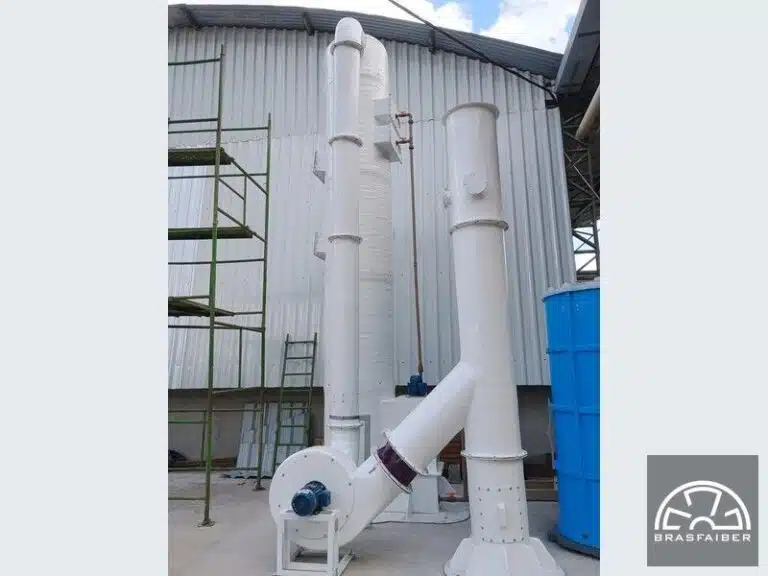

Lavador de Gases industrial para Indústria de Papel e Celulose - Vista 4 - Brasfaiber

Solução:

Equipamentos Instalados

Lavador de gases tipo torre de enchimento em PRFV, com recheio de anéis (pall rings), bicos aspersores e eliminador de gotas. O PRFV garante resistência à corrosão por gases ácidos e produtos químicos, com baixo peso e vida útil prolongada;
Exaustor centrífugo em fibra de vidro, dimensionado para garantir a vazão e pressão necessárias para conduzir os gases através de todo o sistema de lavagem;
Tubulação em PRFV, conectando a captação dos gases ao lavador e à chaminé de descarga, com alta resistência química e mecânica;
Chaminé de descarga em PRFV para liberação do ar tratado na atmosfera, em conformidade com as normas ambientais;
Sistema de recirculação de solução de lavagem, com bomba e reservatório, otimizando o consumo de reagentes químicos.

Como Funciona

Os gases poluentes são captados na fonte e conduzidos pela tubulação em PRFV até o lavador;
No lavador de gases, os gases entram em contato com a solução de lavagem pulverizada pelos bicos aspersores sobre o recheio de anéis, onde ocorre a neutralização química dos poluentes;
O eliminador de gotas no topo do lavador retém as gotículas arrastadas, impedindo emissão de líquido;
O exaustor centrífugo mantém o fluxo contínuo de gases através do sistema e descarrega o ar limpo pela chaminé.

Resultados:

Remoção eficiente dos poluentes gasosos, atendendo aos limites de emissão estabelecidos pelos órgãos ambientais;
Redução significativa de odores no entorno da planta;
Conformidade ambiental contínua com as normas CONAMA e licenciamento ambiental;
Estrutura em PRFV resistente à corrosão, ideal para o ambiente agressivo da indústria de papel e celulose;
Baixo custo operacional, com manutenção simplificada e longa vida útil dos equipamentos.

A combinação de lavador de gases em PRFV, exaustor centrífugo em fibra de vidro e tubulação anticorrosiva é a solução completa para a indústria de papel e celulose que precisa controlar emissões gasosas com eficiência e conformidade ambiental.

Resumo técnico: sistema de exaustão com lavador de gases tipo coluna de absorção para o setor de aplicação de fungicida em fibra paletizada, em uma indústria de papel e celulose em Caieiras/SP.

• Equipamento central: lavador de gases LG/80-42, tipo absorption tower
• Vazão de exaustão: 15.000 m³/h
• Pressão estática: 100 mmCA
• Recheio: anéis de pall ring
• Material: PRFV, acabamento branco Munsell N 9,5

Sistema de Tratamento de Gases Instalado

A aplicação de fungicida sobre a fibra paletizada libera gases que precisam ser capturados e tratados antes de sair para a atmosfera — filtrar não resolve, porque o contaminante é gasoso, não particulado. A solução foi um lavador de gases tipo coluna de absorção: o ar contaminado é aspirado por um exaustor centrífugo e forçado a atravessar uma coluna preenchida com anéis de pall ring, enquanto uma solução aquosa é pulverizada em contracorrente. O contato entre gás e líquido transfere o contaminante para a solução, e o ar tratado sai limpo pelo topo.

15.000 m³/hVazão de exaustão

100 mmCAPressão estática

5 m³/hCirculação da solução

100%PRFV no contato com o gás

Função	Equipamento	Vazão	Pressão	Motor	Material
Tratamento	Lavador de Gases LG/80-42 (coluna de absorção com pall ring)	—	—	—	PRFV
Exaustão	Exaustor Centrífugo E/35-4P (simples aspiração, transmissão direta)	15.000 m³/h	100 mmCA	3 CV · 4 polos · IP55	PRFV
Circulação	Bomba hidráulica submersa	5 m³/h	—	1 CV · 2 polos · IP55	Polipropileno
Condução	Rede de dutos flangeados (inclui substituição dos dutos da área produtiva)	—	—	—	PRFV

Destaques Técnicos

Coluna de absorção com recheio: os anéis de pall ring ampliam a superfície de contato entre o gás e a solução aquosa, que é o que determina a eficiência da lavagem.
Eliminador de gotas: retém o arraste líquido antes da saída, evitando que a solução seja lançada junto com o ar tratado.
Reservatório com filtro de água: a solução circula em circuito fechado, com filtragem antes do retorno aos bicos pulverizadores.
Controle por pH e potencial de oxidação: a solução de lavagem é específica para o gás tratado e monitorada por análise, não por tempo de uso.
PRFV em todo o caminho do gás: lavador, exaustor e dutos em plástico reforçado com fibra de vidro — imune à corrosão que um sistema úmido e quimicamente agressivo impõe ao aço.
Rotor com alma em aço laminada em PRFV: resistência mecânica do metal com a proteção química da fibra.

Dados técnicos conforme os equipamentos efetivamente fornecidos neste projeto. A solução de lavagem e o dimensionamento da coluna variam conforme o gás a ser tratado; cada projeto é calculado sobre a análise do processo do cliente.

Seletor Brasfaiber · ferramenta gratuita

Equipamento deste projeto: Exaustor Centrífugo Lavador de Gases

Passe os dados — nossa engenharia dimensiona

Este projeto usa lavador de gases. Cada operação tem poeira, vazão, temperatura e gases diferentes — informe os dados do seu processo e a nossa engenharia dimensiona o sistema para a sua planta.

Dimensionar o meu sistema

Precisa de uma solução em ventilação industrial?

Mais de 40 anos projetando e fabricando equipamentos de ventilação, exaustão e controle de poluição para diversos segmentos.

Fale com um especialista

Produtos Utilizados neste Projeto

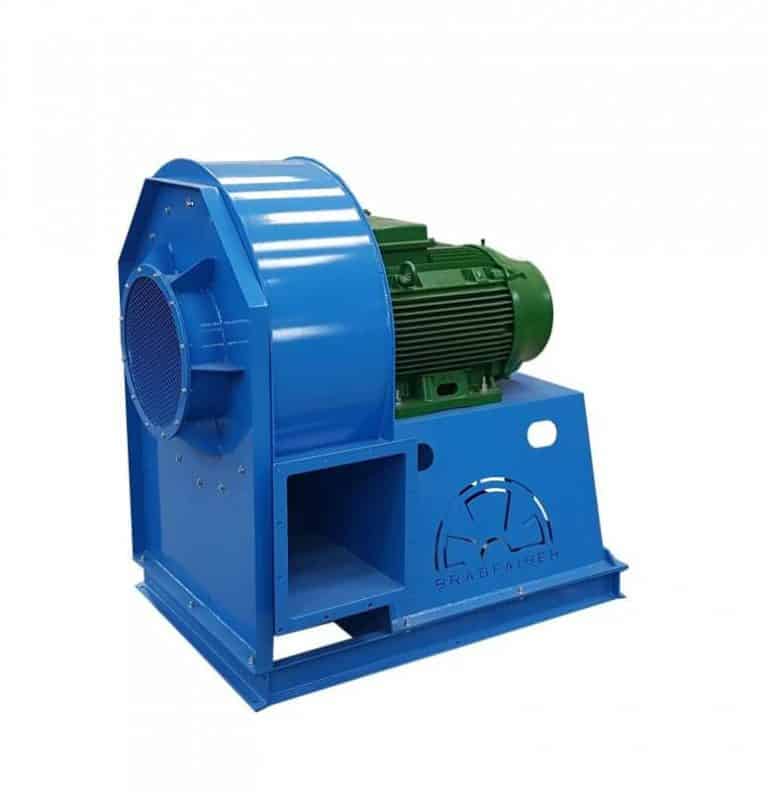

Exaustor Centrífugo Industrial
