Captores posicionados nos pontos de geração de pó — processamento, ensaque e pesagem
Coletor de pó com sistema de limpeza — retenção das partículas alimentícias
Materiais adequados para indústria alimentícia — apoiando as exigências sanitárias do setor
Exaustor dimensionado para a vazão necessária de captação
O Resultado
O sistema controlou as partículas em suspensão nos pontos críticos de produção, protegendo a saúde dos funcionários e a integridade dos produtos. A redução do acúmulo de pó em equipamentos diminuiu a frequência de manutenção e melhorou a eficiência operacional da planta.
A manutenção de rotina do coletor se resume, na prática, à reposição do elemento filtrante. Com pó de cereal, o sinal de fim de vida é o diferencial de pressão que não retorna à faixa normal após a limpeza — não o aspecto escurecido do elemento.
Galeria do Projeto
1 / 5Ampliar
Solução:
O Coletor de Pó Industrial oferece uma resposta eficiente a essa problemática através de um sistema de exaustão localizada. Esse sistema reduz a dispersão de substâncias prejudiciais no ar, contribuindo para a redução da poluição atmosférica. Além disso, possibilita a remoção rápida e eficaz do ar contaminado, minimizando a necessidade de resfriamento do ambiente e prevenindo a disseminação de contaminantes. O design especializado dos captores utilizados nesse sistema permite a captura eficiente dos gases, adaptando-se às necessidades específicas de cada aplicação.

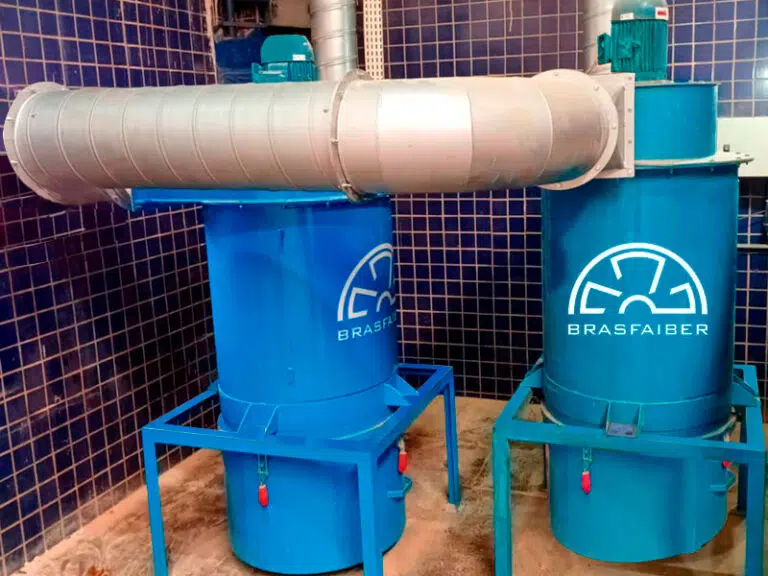

Resumo técnico: dois sistemas de captação de pó com caixa coletora CC/40-300, atendendo três pontos por máquina (misturador, pulmão e ensacadeira), em uma indústria de cereais, grãos e temperos em São Paulo/SP.
• Equipamento central: caixa coletora CC/40-300, 2 sistemas • Vazão por sistema: 40 m³/min (2.400 m³/h) • Pressão: 300 mmCA • Motor: 5 CV · 2 polos · IP55 · 3.600 rpm • Pontos de captação: 3 por máquina

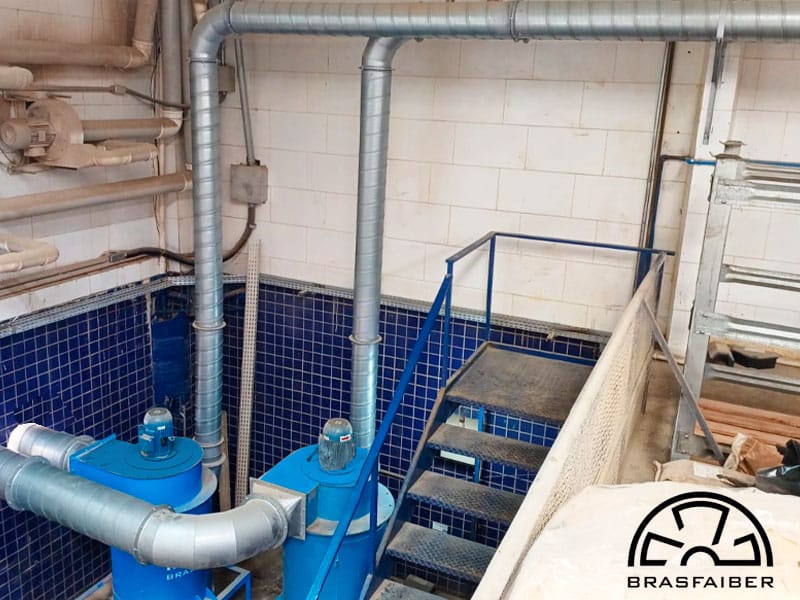

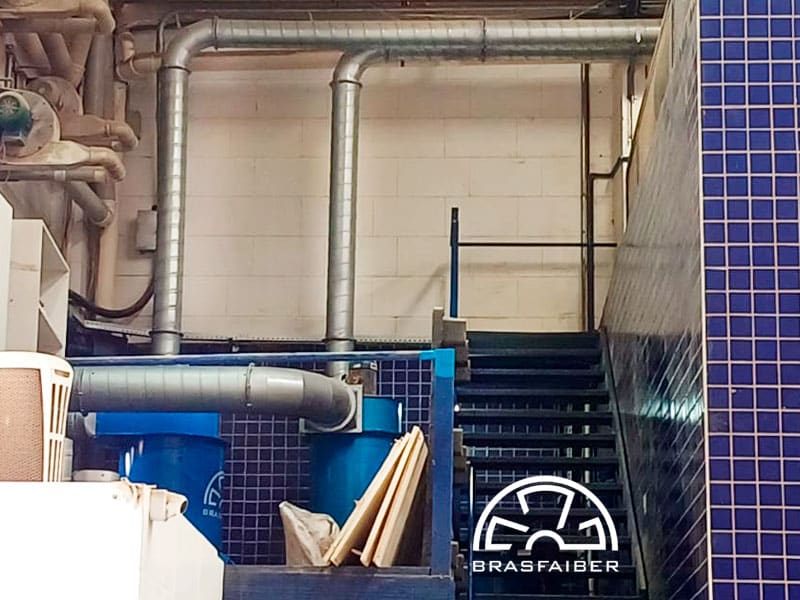

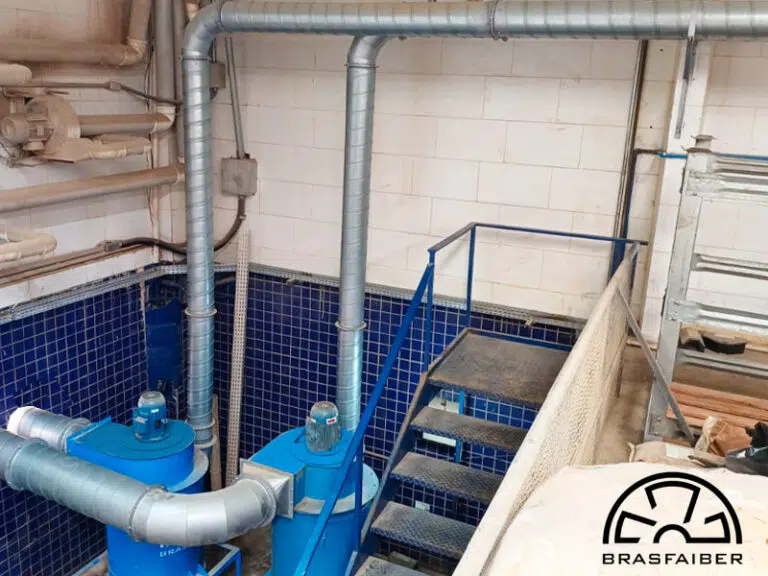

Sistema de Captação Instalado

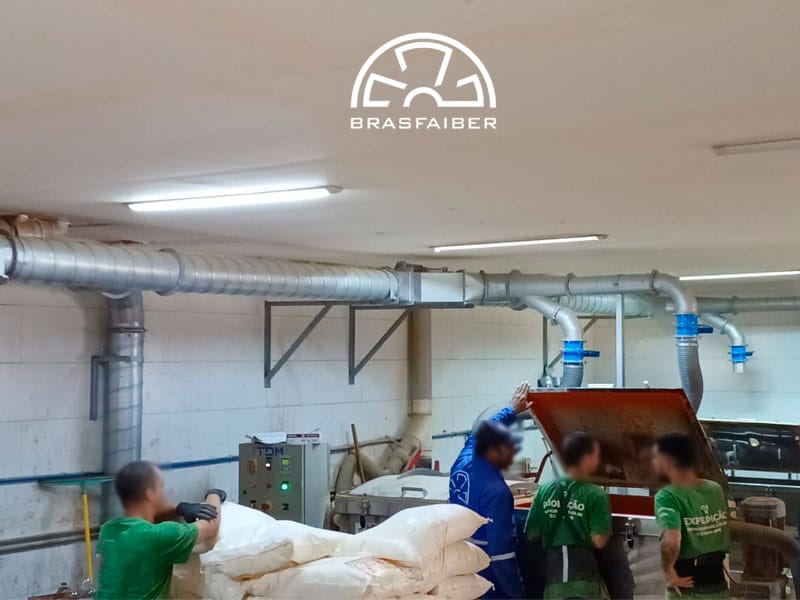

Em linha de temperos, o pó escapa em mais de um ponto da mesma máquina: no misturador, na parte superior, e nos pontos inferiores de pulmão e ensacadeira. Captar só num deles deixa o particulado circulando. Por isso cada máquina recebeu três pontos de captação ligados a um coletor de pó dedicado — e, para atender a nova linha inteira, foram necessários dois sistemas independentes.
Chapa de aço carbono; rotor de pás retas balanceado estática e dinamicamente
40 m³/min · 300 mmCA
Motor
Trifásico, IP55, 60 Hz
5 CV · 2 polos · 3.600 rpm
Dimensões
Caixa e reservatório
Caixa Ø 500 × 900 mm · reservatório Ø 500 × 600 mm
Elemento filtrante
Tipo plissado, fibra poliéster com fitas de nylon internas
Ø 324 × 660 mm · 96 plissas · h = 36 mm
Atenuador de ruído
Chapa de aço carbono com espuma atenuadora protegida por tela
Tratamento anticorrosivo + esmalte sintético
Dutos retilíneos
Aço galvanizado, circulares tipo cravado helicoidal, flanges em aço carbono
Normas ABNT e SMACNA
Destaques Técnicos

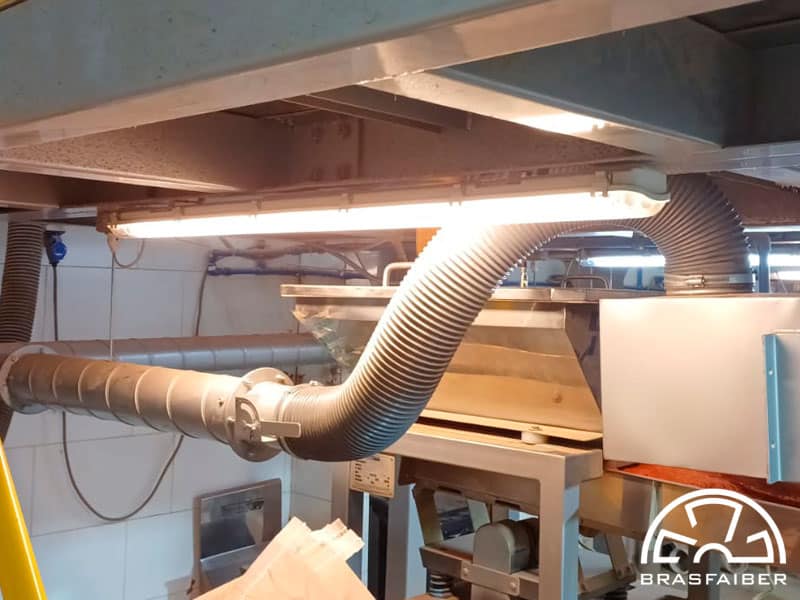

Captação em três pontos por máquina: misturador na parte superior e dois pontos inferiores (pulmão e ensacadeira), cobrindo todas as saídas de pó do equipamento.
Elemento plissado de alta área: 96 plissas de 36 mm de altura em Ø 324 × 660 mm entregam grande superfície filtrante em volume compacto.
Rotor balanceado estática e dinamicamente: reduz vibração e prolonga a vida do mancal em operação contínua.
Atenuador de ruído integrado: a caixa coletora opera a 300 mmCA — pressão alta gera ruído, e o atenuador mantém o setor em nível aceitável.
Dutos helicoidais cravados conforme ABNT e SMACNA: estanqueidade e resistência mecânica superiores às de duto costurado.
Dados técnicos conforme os equipamentos efetivamente fornecidos neste projeto. O número de sistemas e de pontos de captação é definido pelo layout e pelo número de máquinas de cada planta.
Como funciona a exaustão localizada — animação 3D
Animação ilustrativa de como funciona a exaustão localizada. Ela mostra o princípio do sistema, não reproduz este projeto.
Como funciona o coletor de pó — animação 3D
Animação ilustrativa de como funciona o coletor de pó. Ela mostra o princípio do sistema, não reproduz este projeto.
Este projeto usa filtro de manga. Cada operação tem poeira, vazão, temperatura e gases diferentes — informe os dados do seu processo e a nossa engenharia dimensiona o sistema para a sua planta.
