O insuflamento de ar filtrado é o lado que repõe o ar num sistema de renovação industrial: o exaustor retira do ambiente o ar carregado de calor, poeira, fumo ou vapor, e o ventilador com filtro traz o ar de reposição, passado por filtragem na tomada de ar quando o entorno é sujo. A vazão de reposição é definida em relação à exaustão, conforme o balanço de pressão desejado para o ambiente. O contaminante sai do galpão e não volta. A Brasfaiber fabrica as duas pontas desse circuito — exaustores, insufladores, caixas de filtro e coletores — desde 1985.
O circuito completo segue esta ordem:
- Captação — capturar o contaminante na fonte, antes que ele se espalhe pelo galpão.
- Exaustão — retirar do ambiente o ar captado e a carga térmica junto com ele.
- Tomada de ar externo — o ponto onde entra o ar novo, posicionado longe da descarga da exaustão para não puxar de volta o que acabou de sair.
- Pré-filtragem — reter poeira grossa, folhas, insetos e fibras que destruiriam o estágio seguinte.
- Filtragem fina — reter o particulado respirável do ar externo (PM10, PM2,5 e PM1), que é o que fica em suspensão.
- Insuflação e distribuição — entregar o ar filtrado onde as pessoas trabalham, por grelhas ou caixas de distribuição, e não só jogá-lo no volume do galpão.
Cada estágio de filtragem existe para proteger o próximo: pular a pré-filtragem satura o filtro fino em uma fração da vida útil prevista. Filtragem em estágio único é a causa mais comum de sistema de insuflação que “parou de puxar ar” — o elemento entope, a perda de carga sobe e a vazão de ar novo desaparece.
Referências que orientam o projeto: a ABNT NBR 16401-3 (qualidade do ar interior, incluindo a vazão mínima de ar exterior por ocupação e área) e a ABNT NBR ISO 16890 (classificação de filtros de ar por eficiência em PM1, PM2,5 e PM10). O enquadramento do agente e os limites de tolerância aplicáveis (NR-15 e anexos) são avaliação do SESMT do cliente — a Brasfaiber dimensiona e fabrica o sistema de ventilação e filtragem que apoia esse controle.
Os dois lados do circuito: quem tira e quem repõe
Renovação é sempre um par. Exaustão sozinha esvazia o galpão e o ar entra por onde encontrar — frestas, portas, docas —, sujo e sem controle, e o exaustor perde vazão tentando vencer essa depressão. Insuflação sozinha pressuriza o ambiente e empurra o contaminante para os setores vizinhos. Os dois equipamentos são dimensionados juntos.
Exaustão — o lado que retira
- Tira o contaminante do ambiente em vez de diluí-lo: ele sai do galpão e não fica circulando.
- Leva a carga térmica junto — o ar de processo sai quente, e é isso que derruba a temperatura interna.
- Concentra o tratamento na descarga, quando a emissão exige lavador ou filtro antes da atmosfera.
- Onde há fonte definida, começa pela captação localizada, não pela exaustão geral — capturar na fonte exige muito menos vazão.
Insuflação filtrada — o lado que repõe
- Repõe o ar retirado, com ar de fora; sem reposição o exaustor puxa por frestas e portas e não entrega a vazão de projeto.
- O filtro fica na tomada de ar — retém o pó do pátio, da via vicinal ou do vizinho antes que ele entre no galpão.
- Foco no particulado externo: na maioria das aplicações a filtragem do ar de reposição é voltada a poeira, fuligem e fibras. Quando há contaminante gasoso no entorno — vizinho, tráfego, outra fonte — o tratamento é avaliado à parte.
- Entrega o ar onde as pessoas estão, por grelha ou caixa de distribuição, e permite direcionar o fluxo dentro do galpão.
Balanço de ar: o que define a pressão do ambiente
Renovação não é só somar vazão. A diferença entre o que entra e o que sai define para que lado o ar atravessa portas e frestas — e é essa escolha que separa um ambiente que se mantém limpo de um que confina o próprio contaminante.
| Balanço | O que acontece | Onde se usa |
|---|---|---|
| Insuflação maior que exaustão | Pressão positiva — o ar sai pelas aberturas e o pó de fora não entra | Áreas que precisam ficar limpas: montagem, embalagem, sala de processo |
| Exaustão maior que insuflação | Pressão negativa — o ar entra pelas aberturas e o contaminante fica contido no setor | Setores que geram pó, fumo ou vapor: pintura, solda, lixamento, moagem |
| Equilibrado | Sem gradiente entre o setor e o restante do galpão | Renovação geral quando o objetivo é trocar o ar e retirar calor |
A vazão não vem de um percentual fixo: é definida pela necessidade do processo, pela captação e pelo balanço de ar, respeitando também os requisitos aplicáveis de renovação do ambiente. Onde há insuflação filtrada, o ventilador é calculado já com a perda de carga do filtro sujo — dimensionar com filtro novo é o erro que faz o sistema perder vazão poucos meses depois de instalado.
Que filtragem para cada contaminante
O meio filtrante é escolhido pelo estado físico e pelo tamanho do que se quer reter, e pelo lado do circuito em que ele está. Filtro de particulado não retém gás; carvão ativado não retém poeira.
| O que há no ar | Onde entra a filtragem | Equipamento |
|---|---|---|
| Poeira grossa, fibras, cavacos, aparas do processo | Na exaustão, logo depois da captação, para não mandar particulado ao ventilador | Coletor de pó |
| Particulado fino em suspensão no ar externo (PM10 / PM2,5) | Na tomada de ar do insuflador, em estágio intermediário | Caixa de filtro |
| Particulado ultrafino e fuligem no ar externo (PM1) | Estágio fino, o último antes de insuflar no ambiente | Ventilador com filtro |
| Odores, solventes e COV no ar exaurido | Adsorção química na descarga, antes da atmosfera | Filtragem de odores |
| Gases solúveis, névoas ácidas e alcalinas | Lavagem úmida na descarga, antes do lançamento | Lavador de gases |
| Calor e CO₂, sem contaminante de processo | Renovação e diluição, sem filtragem química | Ventilação geral diluidora |
Ambientes reais quase sempre pedem combinação: uma marcenaria com pó de lixamento e cheiro de verniz precisa de coletor na captação, carvão ativado na descarga e insuflação filtrada repondo o ar novo — os três no mesmo projeto.
Como ler a classe do filtro
A especificação antiga (G1 a G4, M5, F7 a F9, da EN 779) foi substituída pela ABNT NBR ISO 16890, que classifica o filtro pela fração de particulado que ele realmente retém — e não por um pó de ensaio padronizado. É essa classe que deve constar da proposta.
| Grupo ISO 16890 | O que retém | Onde entra no circuito |
|---|---|---|
| ISO Coarse | Poeira grossa, insetos, fibras, fiapos | Pré-filtro na tomada de ar — protege todos os estágios seguintes |
| ISO ePM10 | Particulado até 10 µm — poeira inalável | Estágio intermediário em ambientes de galpão |
| ISO ePM2,5 | Particulado até 2,5 µm — fração respirável | Estágio fino em ambiente de processo controlado |
| ISO ePM1 | Particulado até 1 µm — fumos, fuligem, aerossóis | Último estágio antes de insuflar no ambiente |
| HEPA (H13 / H14, ISO 29463) | Retenção de altíssima eficiência | Salas limpas e processos críticos — sob consulta |
Regra prática: o filtro fino nunca é o primeiro da fila. Quanto mais alta a classe, mais caro o elemento e mais rápido ele satura sem pré-filtragem à frente.
Os equipamentos na prática
Como as peças se encaixam num circuito de renovação com ar filtrado.
1. Captação na fonte
Onde há particulado pesado (movelaria, metalurgia, moagem), o coletor de pó entra logo depois dos captores, com limpeza automática do meio filtrante por jato pulsante. Capturar na fonte custa uma fração da vazão que a exaustão geral exigiria para o mesmo resultado.
2. Exaustão do ambiente

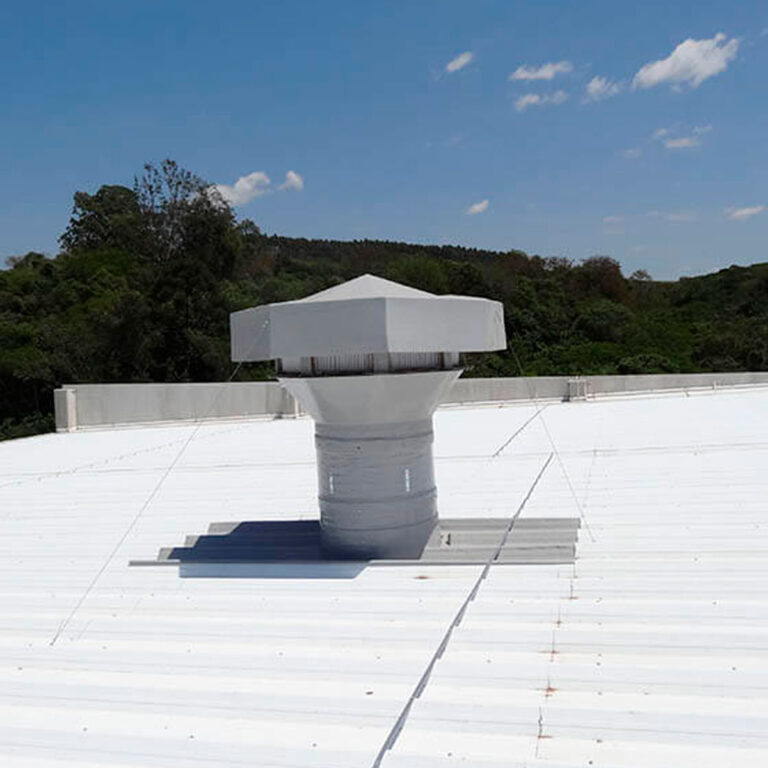

O exaustor — de telhado, de parede ou centrífugo, conforme a perda de carga do sistema — retira o ar do galpão e leva a carga térmica junto. A vazão de exaustão parte da necessidade do processo; a insuflação é dimensionada em relação a ela conforme o balanço de pressão desejado.
3. Filtragem na tomada de ar
A caixa de filtro aloja os elementos em série dentro de um mesmo gabinete, com acesso independente por estágio. Cada classe é trocada no seu próprio ritmo de saturação, sem descartar filtro bom junto com o saturado.
4. Insuflação do ar novo

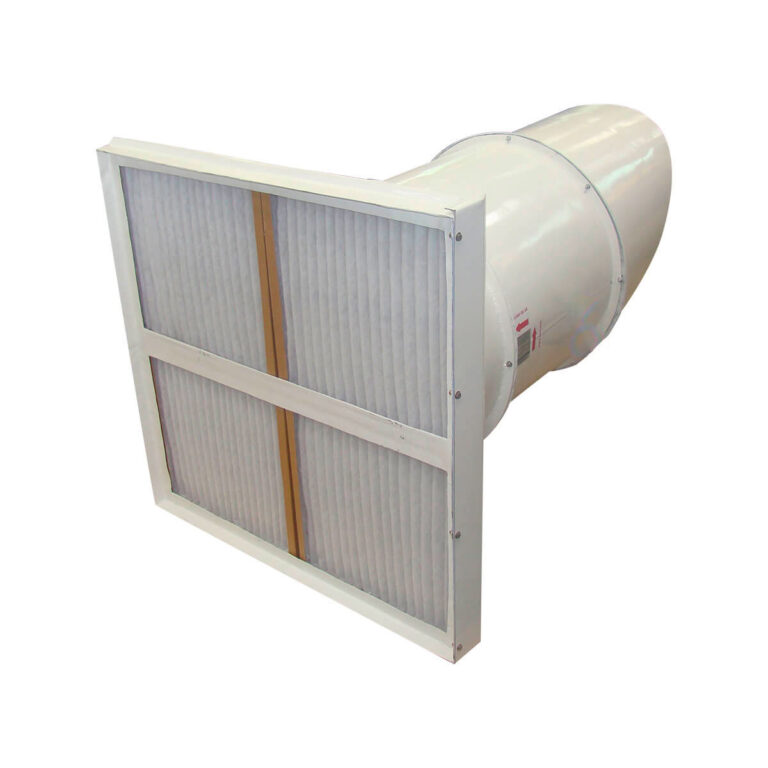

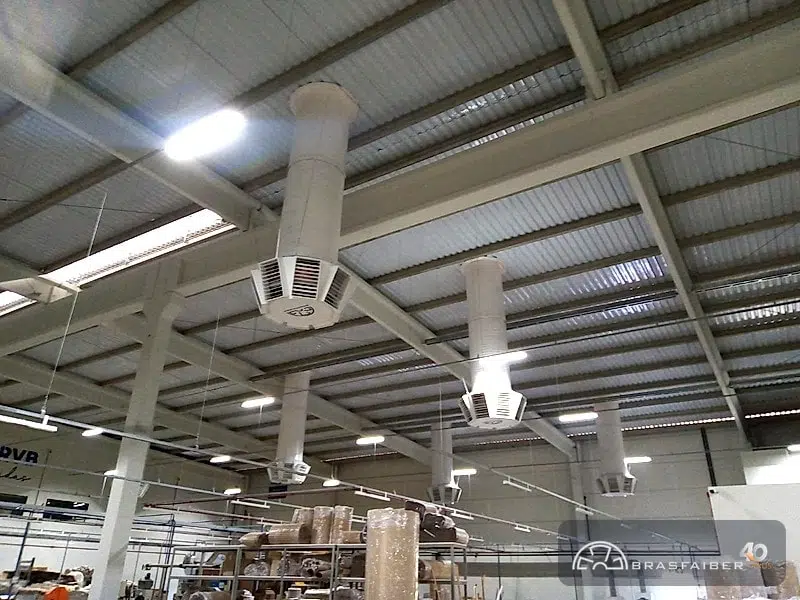

O ventilador com filtro traz o ar de reposição já tratado, em versão de parede ou de telhado. Com caixa de distribuição e grelhas, o ar chega ao posto de trabalho em vez de se perder no volume do galpão.
5. Tratamento na descarga
Quando a emissão exige tratamento antes da atmosfera, o lavador de gases em PRFV trata gases solúveis e névoas corrosivas, e a filtragem de odores com carvão ativado resolve solvente e odor de processo — sempre depois do particulado, porque o leito adsorve moléculas, não poeira.
Saturação, perda de carga e troca de filtros
Um filtro sujo filtra melhor e respira pior: a torta de pó aumenta a retenção e, junto, a perda de carga. Conforme a resistência sobe, a vazão do ventilador cai — e o sistema deixa de entregar ar novo muito antes de o filtro “entupir” de fato.
- Manômetro ou pressostato diferencial em cada estágio: é a única forma objetiva de saber a hora da troca. Prazo de calendário não mede saturação.
- Limite de troca: a pressão diferencial final indicada pelo fabricante do elemento filtrante — não uma estimativa de meses.
- Ventilador dimensionado com a perda de carga do filtro sujo, não do filtro novo. É o erro mais frequente em sistema comprado por vazão nominal.
- Vedação do gabinete e do encaixe: ar que passa pela fresta ao lado do filtro não é filtrado, e essa fuga não aparece em nenhum indicador.
- Carvão ativado não se limpa por sopro nem se avalia por perda de carga — o leito satura por adsorção e é substituído ou reativado.
Na insuflação, a saturação aparece como queda de vazão de ar novo: o galpão vai ficando em depressão, o exaustor perde rendimento e a temperatura volta a subir. É por isso que a manutenção do filtro é parte do projeto, e não um detalhe de operação.
Projetos com insuflação de ar filtrado
Aplicações relacionadas
Artigos técnicos
O que precisamos saber para especificar o sistema
O projeto sai de cinco informações do processo: qual é o contaminante (poeira, fumo, vapor, névoa), em que concentração e granulometria, a vazão de ar do ambiente, o regime de operação (turnos e picos de processo) e como é o ar externo na tomada de ar — pátio de terra, via movimentada ou vizinho industrial mudam a classe do filtro de entrada.
Com isso definimos o exaustor, o insuflador, os estágios de filtragem, a classe de cada elemento e a área filtrante — com o ventilador calculado já pela perda de carga do conjunto saturado. Se o levantamento ainda não existe, nossa engenharia faz a avaliação junto com você.
Precisa renovar o ar do galpão sem trazer a sujeira de fora junto?
Descreva o processo e como é o ar no entorno da fábrica — nossa engenharia define a vazão, o balanço entre exaustão e insuflação e a classe de filtragem de cada etapa.
