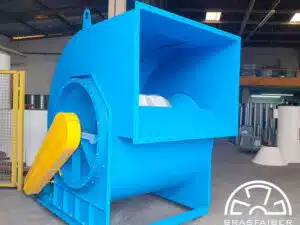

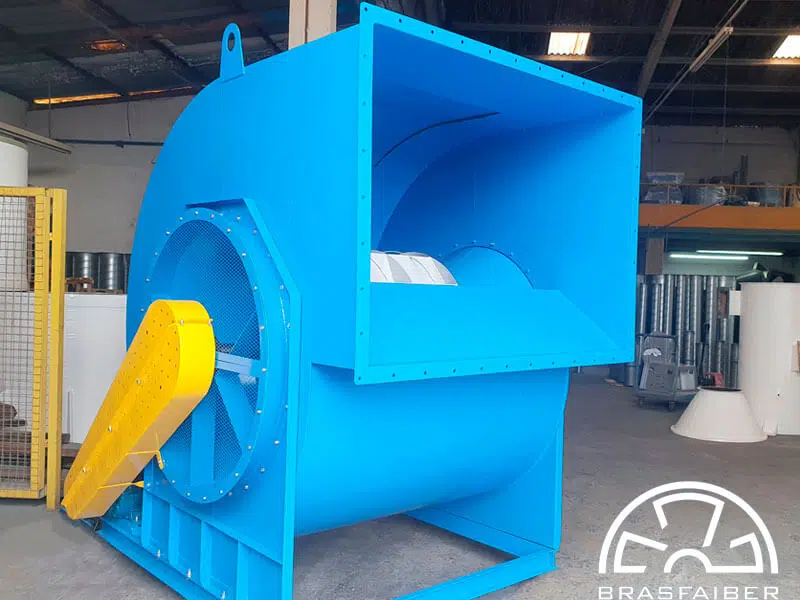

O dimensionamento de exaustor centrífugo é um processo essencial para garantir o funcionamento do sistema. A seguir, você encontrará algumas informações importantes que devem ser consideradas durante o processo de dimensionamento do exaustor centrífugo.
O que entra na conta
Dimensionar o centrífugo: os dados que definem o ponto de operação
Um exaustor centrífugo é escolhido por dois números — vazão em m³/h e pressão estática em mmCA — e o segundo é o que mais erra. A pressão exigida é a soma das perdas de carga do sistema inteiro: captor, duto, curvas, filtro e chaminé. Abaixo, o que cada dado define.
| Dado do projeto | O que ele define |
|---|---|
| Vazão (m³/h) | Tamanho do rotor e da voluta — sai da captação exigida em cada ponto |
| Pressão estática (mmCA) | A curva do equipamento; a linha centrífuga chega a 306 mmCA e acima |
| Temperatura do gás | Material e configuração; acima de 200 °C, transmissão com motor fora do fluxo |
| Natureza do ar | PRFV para corrosivo, aço para abrasivo, à prova de explosão em área classificada |
| Traçado do duto | Comprimento, diâmetro e número de curvas — é daqui que sai a perda de carga |
- Vazão certa com pressão subdimensionada: o equipamento gira e não puxa nada no ponto de captação
- Rotor de pás para trás rende mais em sistema com variação de resistência; pás radiais aguentam melhor material aderente
- Se o sistema tem filtro ou lavador, a perda de carga dele entra na conta — inclusive suja, no fim do ciclo
Antes de pedir orçamento, tenha em mãos: vazão por ponto de captação, traçado aproximado do duto (comprimento, diâmetro, curvas), temperatura, natureza do ar e o que existe na linha (ciclone, filtro, lavador).
Determinando a vazão de ar e pressão estática
Precisa de Exaustores Centrífugos na sua indústria? Fabricamos desde 1985, sem intermediários.
O primeiro passo para dimensionar um exaustor centrífugo é determinar a vazão de ar necessária para realizar a sua função, com essa informação é possível calcular a quantidade de ar que deve ser movida pelo exaustor centrífugo em um determinado tempo.
O próximo passo é calcular a pressão estática do sistema, essa pressão é a resistência ao fluxo de ar do sistema, que inclui a resistência dos dutos, filtros e outros componentes. Para calcular, é necessário somar as perdas de pressão de todos os componentes do sistema.
O centrífugo é quem vence a pressão do sistema; o que ele consegue mover depende da captação e do duto que vêm antes dele. Veja como funciona a captação localizada na fonte.
