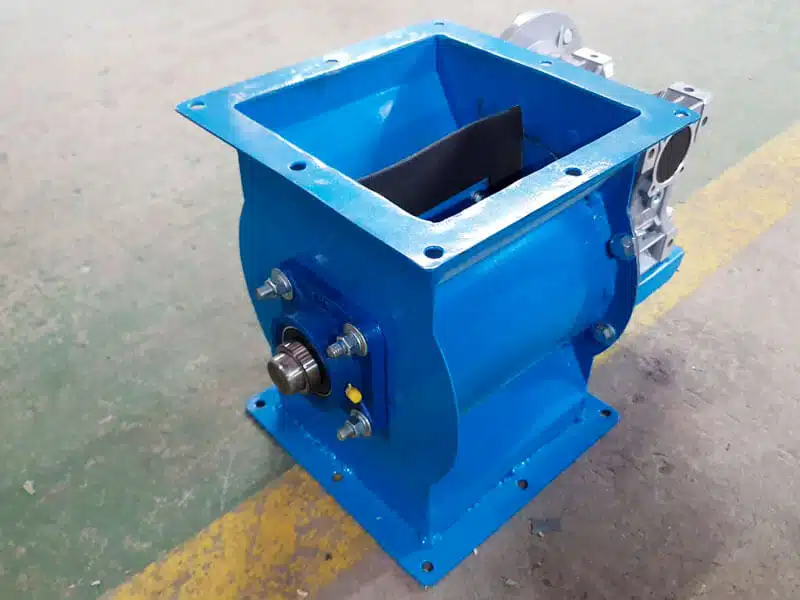

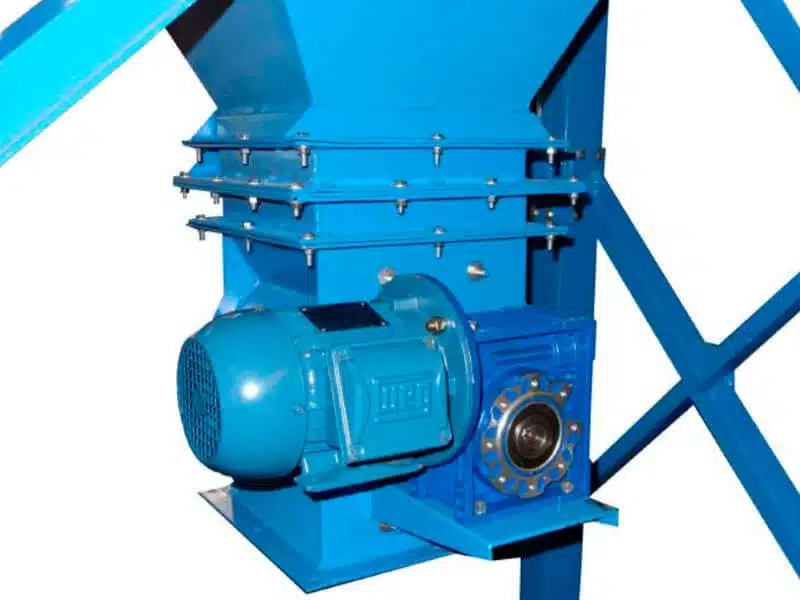

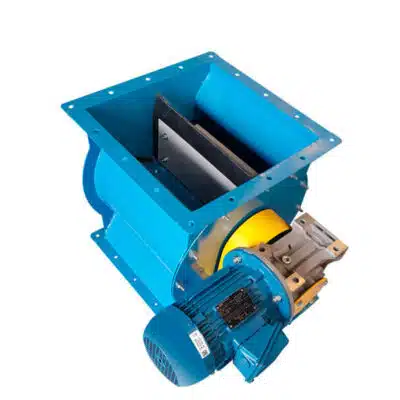

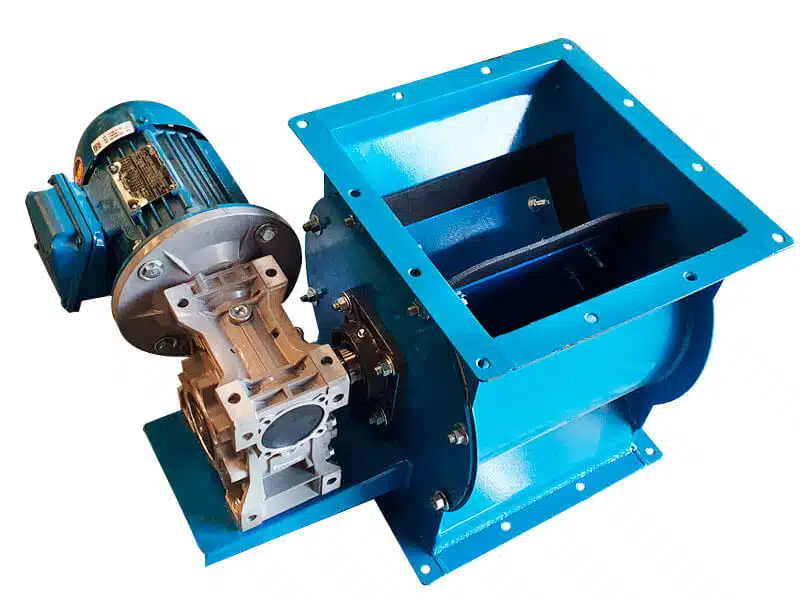

A Válvula Rotativa permite a descarga controlada de materiais particulados em sistemas industriais.
Válvula Rotativa Brasfaiber
São amplamente empregadas no descarregamento e dosagem uniforme do material particulado filtrado. A mesma garante estanqueidade na moega do equipamento e descarga contínua do material particulado filtrado no reservatório.
Este equipamento tem como principio de funcionamento, a força da gravidade, quando o material cai na válvula rotativa, através da rotação, o mesmo é descarregado pela parte inferior, mantendo a pressão interna do sistema.
| CAPACIDADE | 6 m³/hora |
|---|---|
| MOTOR | 0,75 CV – IV Polos – IP 55 – 60HZ – Trifásico – Isol. “F” – W22 Premium IE3 Cor: RAL 5009 – Azul Marca: Weg |
| ROTAÇÃO | 30 rpm |
| MOTORREDUTOR | Incluso |
| PESO APROX. | 55 kg |
A operação pode ser realizada de forma contínua, promovendo a descarga regular do produto.
São projetados para serviços pesados. Construídos com materiais de qualidade e uma engenharia especializada em sistemas de despoeiramento.
São amplamente empregadas no descarregamento e dosagem uniforme do material particulado filtrado. A mesma garante estanqueidade na moega do equipamento e descarga contínua do material particulado filtrado no reservatório.
Este equipamento tem como principio de funcionamento, a força da gravidade, quando o material cai na válvula rotativa, através da rotação, o mesmo é descarregado pela parte inferior, mantendo a pressão interna do sistema.
| CAPACIDADE | 19 m³/hora |
|---|---|
| MOTOR | 1,0 CV – IV Polos – IP 55 – 60HZ – Trifásico – Isol. “F” – W22 Premium IE3 Cor: RAL 5009 – Azul Marca: Weg |
| ROTAÇÃO | 30 rpm |
| MOTORREDUTOR | Incluso |
| PESO APROX. | 55 kg |
A operação pode ser realizada de forma contínua, promovendo a descarga regular do produto.
São projetados para serviços pesados. Construídos com materiais de qualidade e uma engenharia especializada em sistemas de despoeiramento.
São amplamente empregadas no descarregamento e dosagem uniforme do material particulado filtrado. A mesma garante estanqueidade na moega do equipamento e descarga contínua do material particulado filtrado no reservatório.
Este equipamento tem como principio de funcionamento, a força da gravidade, quando o material cai na válvula rotativa, através da rotação, o mesmo é descarregado pela parte inferior, mantendo a pressão interna do sistema.
| CAPACIDADE | 45 m³/hora |
|---|---|
| MOTOR | 1,5 CV – IV Polos – IP 55 – 60HZ – Trifásico – Isol. “F” – W22 Premium IE3 Cor: RAL 5009 – Azul Marca: Weg |
| ROTAÇÃO | 30 rpm |
| MOTORREDUTOR | Incluso |
| PESO APROX. | 55 kg |
A operação pode ser realizada de forma contínua, promovendo a descarga regular do produto.
São projetados para serviços pesados. Construídos com materiais de qualidade e uma engenharia especializada em sistemas de despoeiramento.
São amplamente empregadas no descarregamento e dosagem uniforme do material particulado filtrado. A mesma garante estanqueidade na moega do equipamento e descarga contínua do material particulado filtrado no reservatório.
Este equipamento tem como principio de funcionamento, a força da gravidade, quando o material cai na válvula rotativa, através da rotação, o mesmo é descarregado pela parte inferior, mantendo a pressão interna do sistema.
| CAPACIDADE | 88 m³/hora |
|---|---|
| MOTOR | 2,0 CV – IV Polos – IP 55 – 60HZ – Trifásico – Isol. “F” – W22 Premium IE3 Cor: RAL 5009 – Azul Marca: Weg |
| ROTAÇÃO | 30 rpm |
| MOTORREDUTOR | Incluso |
| PESO APROX. | 55 kg |
A operação pode ser realizada de forma contínua, promovendo a descarga regular do produto.
São projetados para serviços pesados. Construídos com materiais de qualidade e uma engenharia especializada em sistemas de despoeiramento.

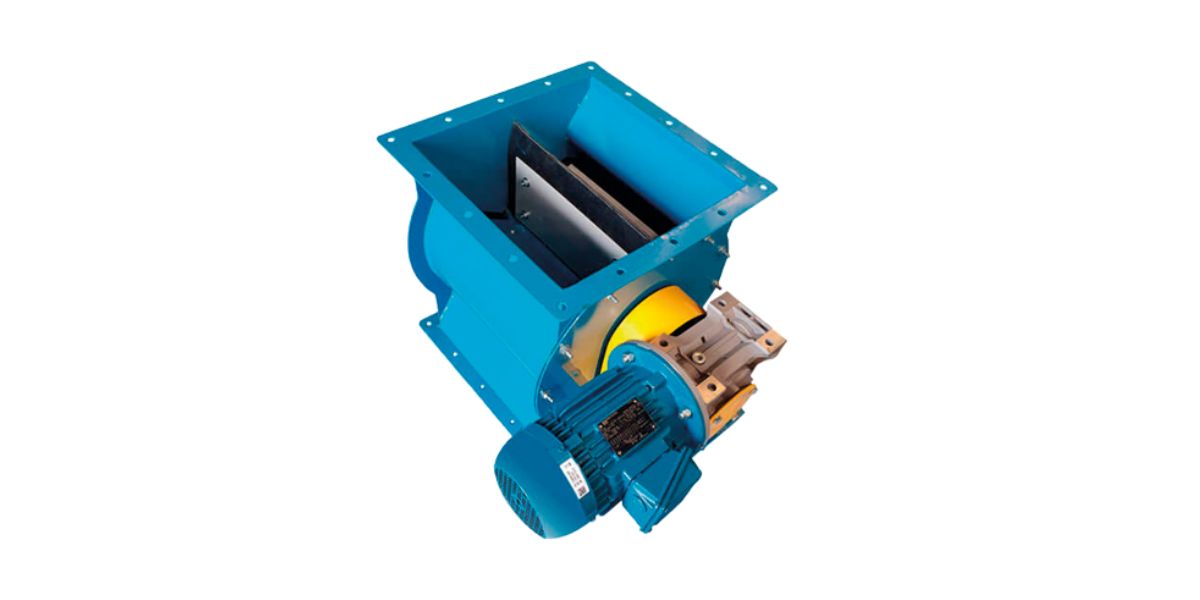

Válvula Rotativa
A Válvula Rotativa é um dispositivo mecânico de dosagem e vedação utilizado em sistemas de transporte pneumático e filtragem industrial para controlar o fluxo de materiais particulados entre zonas de diferentes pressões. Fabricada pela Brasfaiber em aço carbono ou aço inoxidável desde 1985, opera com palhetas internas resistentes à abrasão e é indicada para indústrias químicas, alimentícias e de mineração que processam pós, grãos e partículas de tamanho irregular.
A válvula rotativa é conhecida por sua capacidade de lidar com uma ampla variedade de materiais particulados, incluindo aqueles que são abrasivos ou que possuem um tamanho irregular. Isso se deve ao fato de que as palhetas internas são projetadas para suportar o impacto e o desgaste do material que está sendo processado.
São projetadas para serem facilmente adaptáveis a diferentes condições de operação e requisitos de processo. Isso significa que elas podem ser modificadas para atender a necessidades específicas de um processo ou para lidar com materiais particulados em diferentes estados físicos.
As válvulas rotativas também podem ser projetadas para operar em ambientes agressivos, como aqueles com altas temperaturas, umidade elevada ou atmosferas corrosivas. Isso é possível graças ao uso de materiais de construção resistentes ao calor, à corrosão e à abrasão.
A válvula rotativa é um componente fundamental em sistemas de controle de pó e particulados, atuando como válvula de bloqueio (airlock) na descarga de equipamentos coletores. Instalada na saída inferior de filtros de manga e ciclones e multiciclones, ela permite a remoção contínua do material coletado sem permitir a entrada de ar falso, mantendo a eficiência e o diferencial de pressão do sistema.
Em processos industriais que geram grandes volumes de particulados — como mineração, cimenteiras, siderúrgicas e indústrias de grãos — a válvula rotativa garante a operação ininterrupta do sistema de despoeiramento. Seu mecanismo de palhetas rotativas dosa a descarga do material para transportadores ou big bags, evitando entupimentos e assegurando a vedação pneumática necessária para o correto funcionamento dos filtros e ciclones.
Como Funciona o Sistema de Despoeiramento Industrial
Entenda o papel da válvula rotativa dentro do sistema completo de captação e descarga de particulados.

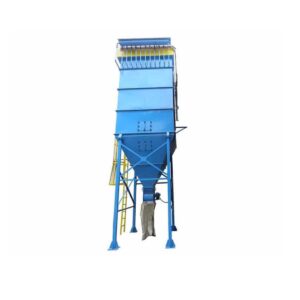

Filtro de Manga: O Que É e Como Funciona
Saiba como o filtro de manga opera e por que a válvula rotativa é essencial na sua descarga de material.

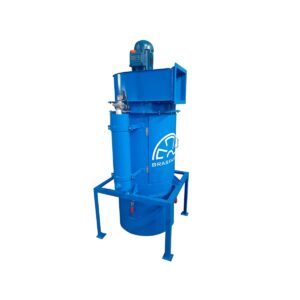

Coletor de Pó: Guia Completo
Guia abrangente sobre coletores de pó industriais, incluindo acessórios como válvulas rotativas e transportadores.

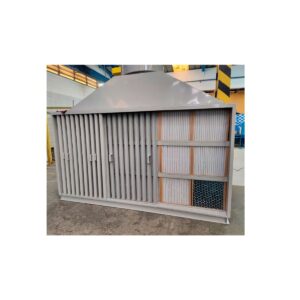

Equipamento para adequar a área de pintura dentro das exigências e padrões estabelecidos em lei.

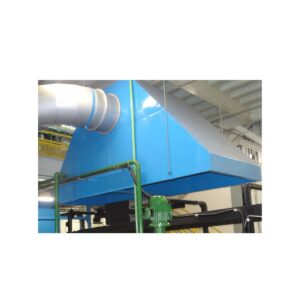

Sistema de exaustão ou dispositivo que remove calor, gases e outras partículas nocivas do ar.
Equipamento de filtragem de gases e particulados, implementado em processos que resultam particulados secos.
EDquipamento destinado para a implementação de projetos de controle de poluição do ar.
Fazem coleta de pó de forma eficiente e ainda são portáteis.
Este equipamento tem como princípio de funcionamento a força da gravidade. Quando o material cai na válvula rotativa, através da rotação, ele é descarregado pela parte inferior, mantendo a pressão interna do sistema.
São frequentemente utilizadas em filtros de manga e sistemas de despoeiramento, onde sua capacidade de dosagem e descarga de materiais particulados é essencial.
Permite que o equipamento trabalhe de forma contínua
Mantém a pressão interna do equipamento
Tem a função de retirar o material para fora do equipamento
Construído com alta vedação
Alta durabilidade.

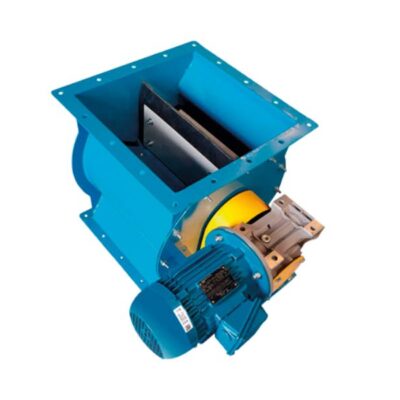

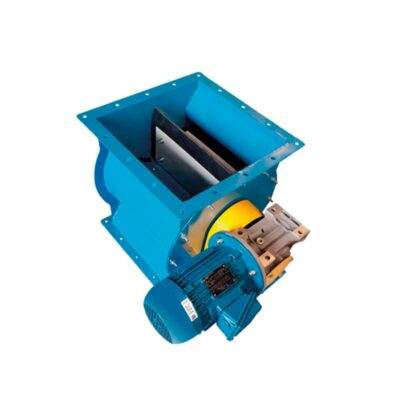

Válvula Rotativa
Especificações para projeto, normas aplicáveis e orientação prática para projetistas.
A válvula rotativa é um dispositivo mecânico de dosagem e vedação usado em sistemas de transporte pneumático e de filtragem industrial. Sua função é controlar o fluxo de material particulado entre zonas de pressões diferentes, atuando como válvula de bloqueio (airlock) na descarga de equipamentos coletores como filtros de manga, ciclones e multiciclones.
O equipamento tem como princípio de funcionamento a força da gravidade. Um rotor com palhetas internas gira dentro da carcaça e, a cada giro, as células entre as palhetas recebem o material pela parte superior (moega) e o descarregam por baixo. Esse movimento contínuo garante a estanqueidade entre as duas zonas de pressão, impedindo a entrada de ar falso e mantendo o diferencial de pressão e a eficiência do sistema.
Instalada na saída inferior de filtros de manga, ciclones e multiciclones, a válvula rotativa permite a remoção contínua do material coletado sem deixar entrar ar falso no equipamento. Assim o sistema mantém o diferencial de pressão necessário para continuar captando os particulados com eficiência, enquanto o pó retido é descarregado de forma controlada para o reservatório ou para o transporte.
A Brasfaiber Industrial fabrica a válvula rotativa em aço carbono ou aço inoxidável, com palhetas projetadas para resistir ao impacto e ao desgaste de materiais abrasivos. Para ambientes mais agressivos — com altas temperaturas, umidade elevada ou atmosferas corrosivas — o equipamento pode ser construído com materiais resistentes ao calor, à corrosão e à abrasão.
A válvula rotativa é indicada para processos que movimentam pós, grãos e partículas de tamanho irregular, especialmente onde há grande volume de particulados. As aplicações mais comuns são:
A especificação parte das características do material a ser descarregado — granulometria, abrasividade, temperatura e umidade — e das condições de operação do sistema, como o diferencial de pressão e a vazão de sólidos. Com esses dados, a engenharia da Brasfaiber define o tamanho, o material de construção e o tipo de palheta mais adequados, projetando o equipamento sob medida para o processo. Para dimensionar a válvula rotativa ideal, fale com um especialista da Brasfaiber.
