Documentação Técnica — Ventilador Axial Industrial

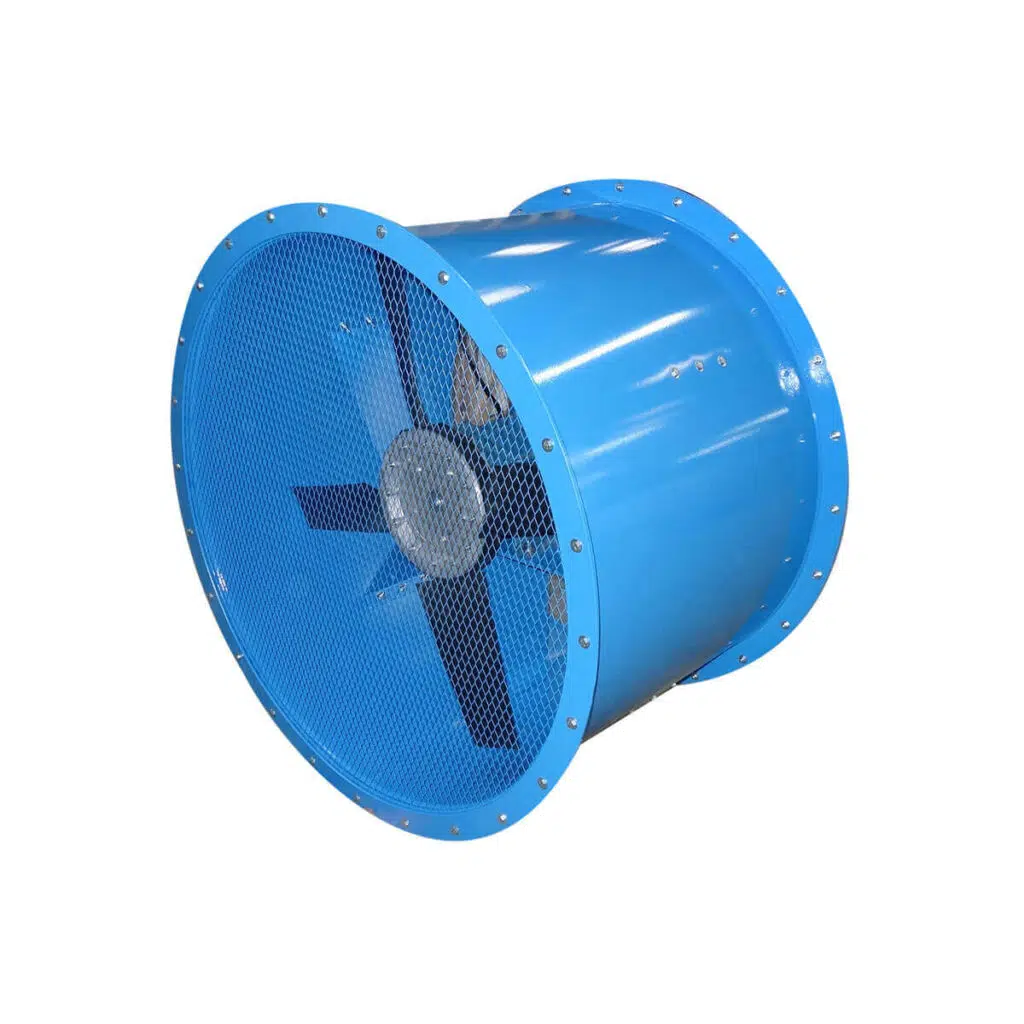

Ventilador axial industrial para insuflamento e renovação de ar.
Fabricação Nacional
40+ Anos
Sob Medida
29+
Modelos Disponíveis
300 — 1.000
Diâmetro (mm)
2.000 — 44.500
Vazão (m³/h)
Desde 1985
Fabricação Nacional
Para que serve este catálogo
Documentação técnica da linha de Ventilador Axial Industrial Brasfaiber, voltada para projetistas e técnicos que precisam dimensionar sistemas de insuflamento e renovação de ar industrial. Cobre faixas de vazão, materiais (PRFV e Chapa de Aço) e configurações de motor.
Dados Técnicos
Tabela de Modelos e Capacidades
Modelos disponíveis com especificações técnicas para projeto e dimensionamento.
| Modelo | Vazão (m³/h) | Pressão (mmCA) | Diâmetro (mm) | Motor (CV) | Polos | |
|---|---|---|---|---|---|---|
| VA27-M | 2.000 m³/hora | 5 mmCA | 300 mm | 1/25 CV | IV | |
| VA27 | 2.000 m³/hora | 5 mmCA | 300 mm | 0,33 CV | IV | |
| VA27-M-CH | 2.000 m³/hora | 5 mmCA | 300 mm | 1/25 CV | IV | |
| VA27-CH | 2.000 m³/hora | 5 mmCA | 300 mm | 0,33 CV | IV | |
| VA35 | 3.500 m³/hora | 5 mmCA | 350 mm | 0,33 CV | IV | |
| VA35-CH | 3.500 m³/hora | 5 mmCA | 350 mm | 0,33 CV | IV | |
| VA40 | 4.500 m³/hora | 5 mmCA | 400 mm | 0,33 CV | IV | |
| VA40-CH | 4.500 m³/hora | 5 mmCA | 400 mm | 0,33 CV | IV | |
| VA45 | 6.400 m³/hora | 5 mmCA | 450 mm | 0,33 CV | IV | |
| VA45-CH | 6.400 m³/hora | 5 mmCA | 450 mm | 0,33 CV | IV | |
| VA53 | 10.000 m³/hora | 5 mmCA | 500 mm | 1,0 CV | IV | |
| VA53-CH | 10.000 m³/hora | 5 mmCA | 500 mm | 1,0 CV | IV | |
| VA63 | 11.200 m³/hora | 5 mmCA | 600 mm | 0,75 CV | VI | |
| VA63-W | 16.900 m³/hora | 5 mmCA | 600 mm | 2,0 CV | IV | |
| VA63-CH | 11.200 m³/hora | 5 mmCA | 600 mm | 0,75 CV | VI | |
| VA63-W-CH | 16.900 m³/hora | 5 mmCA | 600 mm | 2,0 CV | IV | |
| VA73 | 19.000 m³/hora | 5 mmCA | 700 mm | 1,5 CV | VI | |
| VA73-CH | 19.000 m³/hora | 5 mmCA | 700 mm | 1,5 CV | VI | |
| VA83 | 23.000 m³/hora | 5 mmCA | 800 mm | 1,5 CV | VI | |
| VA83-CH | 23.000 m³/hora | 5 mmCA | 800 mm | 1,5 CV | VI | |
| VA93 | 28.000 m³/hora | 5 mmCA | 900 mm | 1,5 CV | VIII | |
| VA93-W | 32.000 m³/hora | 5 mmCA | 900 mm | 3,0 CV | VI | |
| VA93-CH | 28.000 m³/hora | 5 mmCA | 900 mm | 1,5 CV | VIII | |
| VA93-W-CH | 32.000 m³/hora | 5 mmCA | 900 mm | 3,0 CV | VIII | |
| VA103 | 35.000 m³/hora | 5 mmCA | 1.000 mm | 1,5 CV | VIII | |
| VA103-W | 44.500 m³/hora | 5 mmCA | 1.000 mm | 3,0 CV | VI | |
| VA103-CH | 35.000 m³/hora | 5 mmCA | 1.000 mm | 1,5 CV | VIII | |
| VA103-W-CH | 44.500 m³/hora | 5 mmCA | 1.000 mm | 3,0 CV | VI | |
| VA103-Z | 40.000 m³/hora | 15 mmCA | 1.000 mm | 5,0 CV | VI |
Legenda: Valores de referência. Consulte a engenharia Brasfaiber para dimensionamento sob medida da sua aplicação.
Como Dimensionar
O dimensionamento do ventilador parte da definição da vazão de insuflamento (m³/h) necessária para promover a renovação de ar do ambiente. Considere:
- Pressão estática do sistema — dutos, difusores e perda de carga.
- Temperatura do ar a ser deslocado — influencia densidade e potência exigida do motor.
- Localização — proximidade de fontes de calor, contaminantes ou áreas sensíveis.
A escolha do material depende do ambiente:
- PRFV — ambientes corrosivos, úmidos ou alimentícios.
- Chapa de Aço — uso geral industrial.
- Aço Inoxidável — indústria alimentícia ou farmacêutica.
Para aplicações específicas, consulte a engenharia Brasfaiber.
Normas Aplicáveis
Quais normas e regulamentações orientam o uso deste equipamento.
NR-15 (Anexos 11 e 12)
Aplica-se em ambientes com agentes químicos ou calor. A movimentação de ar reduz a concentração de poluentes para neutralizar a insalubridade conforme Limites de Tolerância.
NR-17 (Ergonomia)
Conforto térmico no posto de trabalho. O dimensionamento da vazão considera renovações de ar por hora para manter temperatura e umidade adequadas.
IEC 60529 (IP55)
Grau de proteção mínimo do motor adotado pela Brasfaiber. Protege contra poeira e jatos d'água em todas as direções.
Perguntas Frequentes
Quais normas se aplicam a este equipamento?
Aplicam-se principalmente: NR-15 Anexos 11 e 12 (controle de agentes químicos), NR-17 (conforto térmico no posto de trabalho), IEC 60529 IP55 (grau de proteção mínimo do motor), e ANVISA na versão PRFV para indústria alimentícia.
Quais informações são essenciais para selecionar o modelo correto?
Três parâmetros principais orientam a seleção: vazão necessária (m³/h, calculada pelo volume do ambiente × renovações de ar/h), pressão estática a vencer (depende de dutos, curvas e filtros) e característica da atmosfera (úmida, corrosiva, com particulados ou risco de explosão). A tabela de modelos deste catálogo mostra a faixa coberta por cada modelo — selecione o que cobre seus parâmetros com folga operacional.
Quando usar PRFV em vez de Chapa de Aço?
PRFV (Plástico Reforçado com Fibra de Vidro) é indicado para ambientes corrosivos, úmidos, salinos ou indústria alimentícia (atende ANVISA). Chapa de Aço é a opção padrão para ambientes industriais comuns. Aço Inoxidável para indústria farmacêutica ou com lavagem química frequente.
