O exaustor centrífugo à prova de explosão é um exaustor de alta pressão para áreas classificadas com gases ou vapores inflamáveis, com motor à prova de explosão WEG W21Xdb (Ex db), certificado CEPEL/INMETRO, para operação segura em zonas de risco.
Fabricação Nacional
40+ Anos
Sob Medida
CONFIRA OS MODELOS DE
Exaustor Centrífugo à Prova de Explosão Brasfaiber

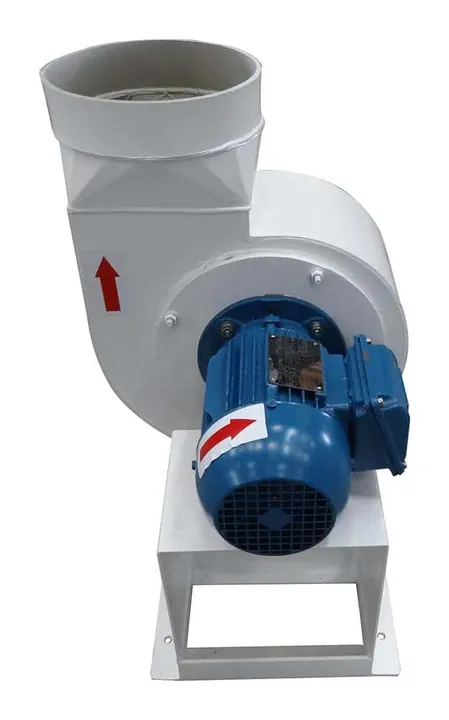

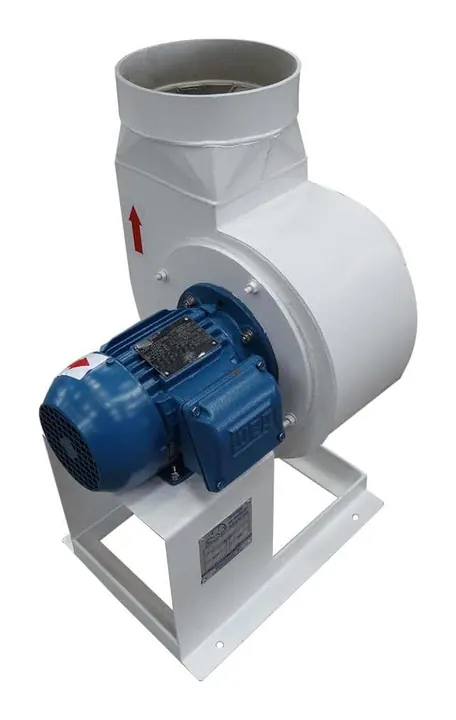

Exaustor Centrífugo à Prova de Explosão E20-4P-EXP
Exaustor Centrífugo à Prova de Explosão E20-4P-EXP
1 / 3Ampliar
Exaustor à prova de explosão (áreas classificadas) dotado de simples aspiração, rotor tipo “Sirocco” (rotor aletado com pás curvadas para frente) acionamento direto pelo eixo do motor.
0,5 CV –IV Polos – Weg, Trifásico, Ip55, Isol.F, W21Exdb
ROTAÇÃO
1.720 rpm
VOLTAGEM
220/380 ou 440volts – a definir
DESCRIÇÃO
Fabricação
Voluta (carcaça) fabricada em PP (polipropileno), rotor fabricado em plástico injetado e balanceado estática e dinamicamente em máquina eletrônica de alta precisão e sensibilidade. Suporte do motor e base do equipamento confeccionados em aço carbono com posterior acabamento.
Acabamento
Suporte do motor e base com acabamento em tinta à base acrílica na cor branca.
Vantagens
Equipamento em PP proporcionando alta resistência a intempéries, agentes químicos e agressivos.
Equipamento com aferição realizada no IPT (Instituto de Pesquisa Tecnológica de São Paulo) comprovando o rendimento e desempenho esperado.

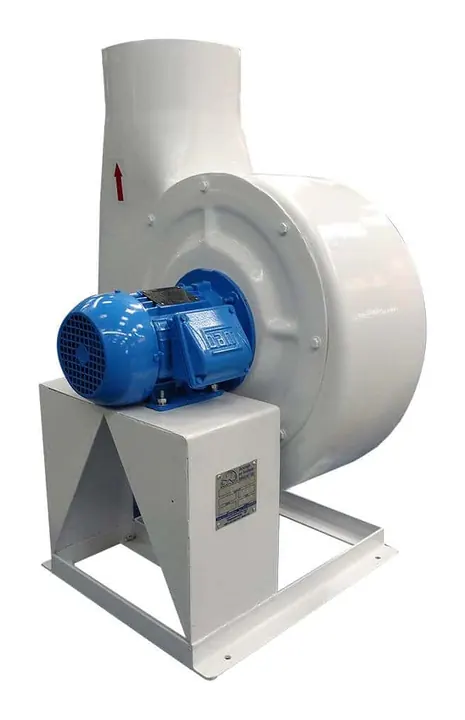

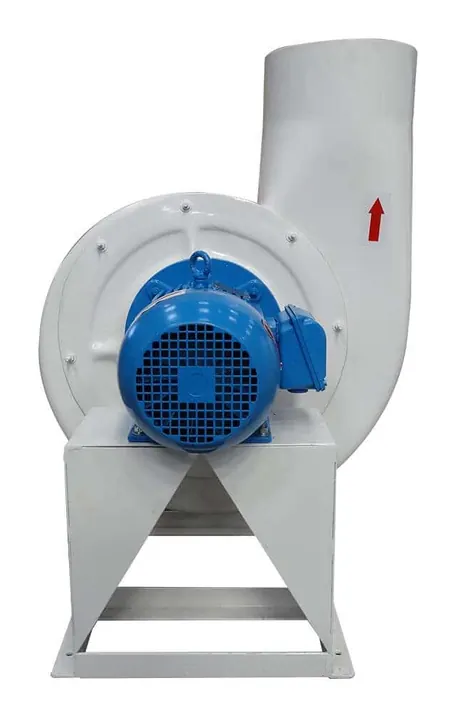

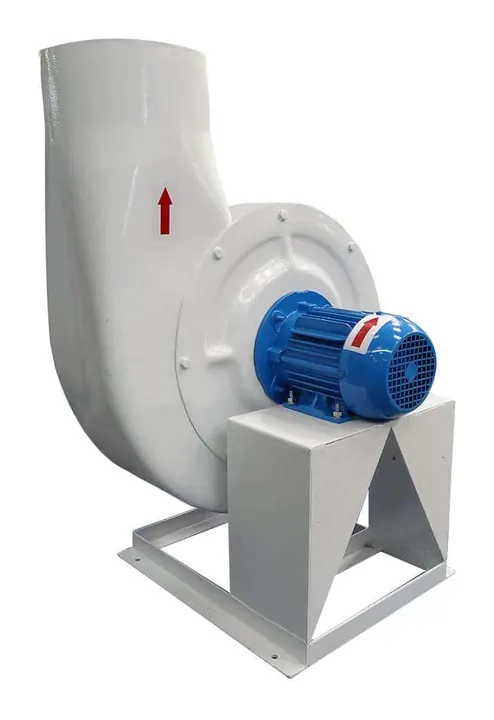

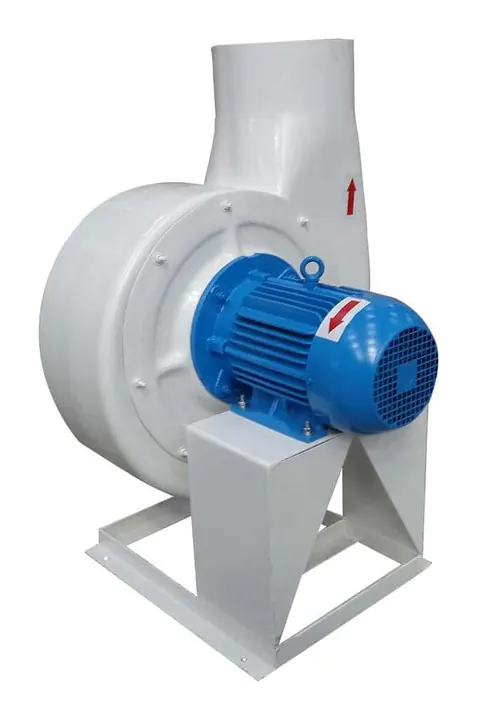

Exaustor Centrífugo à Prova de Explosão E28-6P-EXP
1 / 3Ampliar
Exaustor à prova de explosão (áreas classificadas) dotado de simples aspiração, rotor tipo “limit Load” (pás retas inclinadas para trás) e acionamento direto pelo eixo do motor.
0,5 CV –VI Polos – Weg, Trifásico, Ip55, Isol.F, W21Exdb
ROTAÇÃO
1.130 rpm
VOLTAGEM
220/380/440 volts
DESCRIÇÃO
Fabricação
Voluta (carcaça) confeccionada em PRFV (Plástico Reforçado com Fibra de Vidro), rotor fabricado em PP (polipropileno) e balanceado estática e dinamicamente em máquina eletrônica de alta precisão e sensibilidade. Suporte do motor e base do equipamento confeccionados em aço carbono com posterior acabamento.
Acabamento
Voluta, suporte do motor e base com acabamento em tinta à base acrílica na cor branca.
Vantagens
Equipamento em PRFV e PP proporcionando alta resistência a intempéries, agentes químicos e agressivos.
Equipamento com aferição realizada no IPT (Instituto de Pesquisa Tecnológica de São Paulo) comprovando o rendimento e desempenho esperado.
1,0 CV – IV Polos – Weg, Trifásico, Ip55, Isol.F, W21Exdb
ROTAÇÃO
1.720 rpm
VOLTAGEM
220/380/440 volts
DESCRIÇÃO
Fabricação
Voluta (carcaça) confeccionada em PRFV (Plástico Reforçado com Fibra de Vidro), rotor fabricado em PP (polipropileno) e balanceado estática e dinamicamente em máquina eletrônica de alta precisão e sensibilidade. Suporte do motor e base do equipamento confeccionados em aço carbono com posterior acabamento.
Acabamento
Voluta, suporte do motor e base com acabamento em tinta à base acrílica na cor branca.
Vantagens
Equipamento em PRFV e PP proporcionando alta resistência a intempéries, agentes químicos e agressivos.
Equipamento com aferição realizada no IPT (Instituto de Pesquisa Tecnológica de São Paulo) comprovando o rendimento e desempenho esperado.
Exaustor à prova de explosão (áreas classificadas) dotado de simples aspiração, rotor tipo “limit Load” (pás retas inclinadas para trás) e acionamento direto pelo eixo do motor.
1,5 CV –VI Polos – Weg, Trifásico, Ip55, Isol.F, W21Exdb
ROTAÇÃO
1.125 rpm
VOLTAGEM
220/380 ou 440 volts – a definir
DESCRIÇÃO
Fabricação
Voluta (carcaça) confeccionada em PRFV (Plástico Reforçado com Fibra de Vidro), rotor fabricado em PP (polipropileno) e balanceado estática e dinamicamente em máquina eletrônica de alta precisão e sensibilidade. Suporte do motor e base do equipamento confeccionados em aço carbono com posterior acabamento.
Acabamento
Voluta, suporte do motor e base com acabamento em tinta à base acrílica na cor branca.
Vantagens
Equipamento em PRFV e PP proporcionando alta resistência a intempéries, agentes químicos e agressivos.
Equipamento com aferição realizada no IPT (Instituto de Pesquisa Tecnológica de São Paulo) comprovando o rendimento e desempenho esperado.

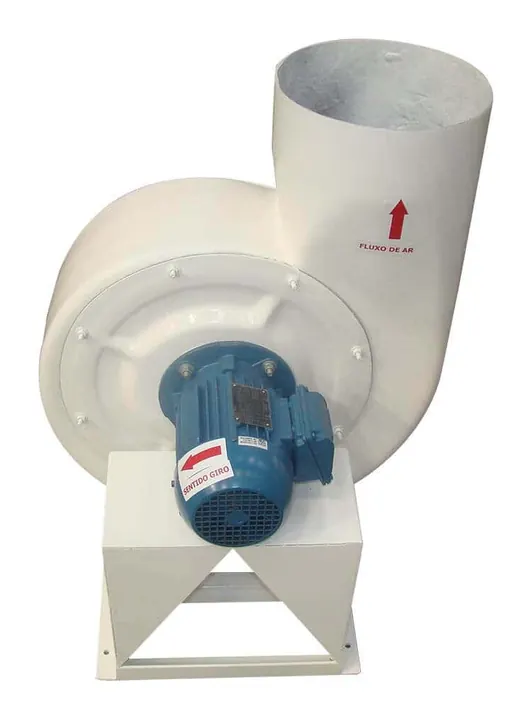

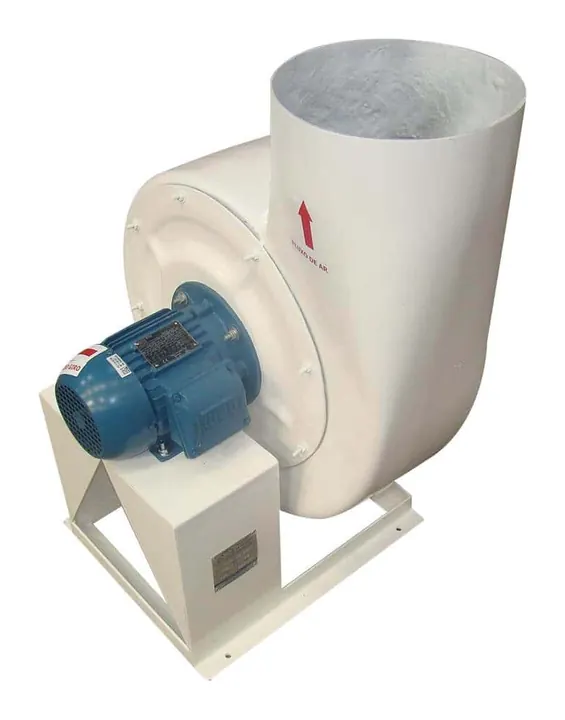

Exaustor Centrífugo á Prova de Explosão E30-4P-EXP
1 / 3Ampliar
Exaustor à prova de explosão (áreas classificadas) dotado de simples aspiração, rotor tipo “limit Load” (pás retas inclinadas para trás) e acionamento direto pelo eixo do motor.
1,5 CV –IV Polos – Weg, Trifásico, Ip55, Isol.F, W21Exdb
ROTAÇÃO
1.730 rpm
VOLTAGEM
220/380 ou 440 volts – a definir
DESCRIÇÃO
Fabricação
Voluta (carcaça) confeccionada em PRFV (Plástico Reforçado com Fibra de Vidro), rotor fabricado em PP (polipropileno) e balanceado estática e dinamicamente em máquina eletrônica de alta precisão e sensibilidade. Suporte do motor e base do equipamento confeccionados em aço carbono com posterior acabamento.
Acabamento
Voluta, suporte do motor e base com acabamento em tinta à base acrílica na cor branca.
Vantagens
Equipamento em PRFV e PP proporcionando alta resistência a intempéries, agentes químicos e agressivos.
Equipamento com aferição realizada no IPT (Instituto de Pesquisa Tecnológica de São Paulo) comprovando o rendimento e desempenho esperado.

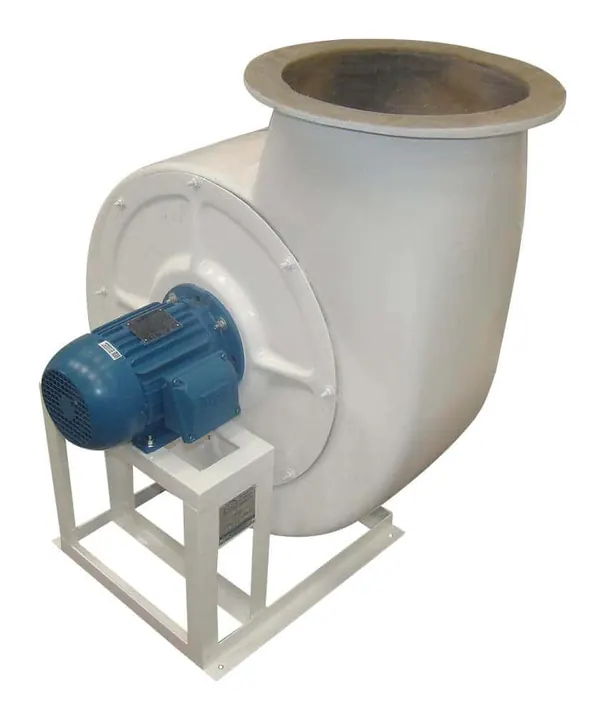

Exaustor Centrífugo à Prova de Explosão E35-6P-EXP
1 / 3Ampliar
Exaustor à prova de explosão (áreas classificadas) dotado de simples aspiração, rotor tipo “limit Load” (pás retas inclinadas para trás) e acionamento direto pelo eixo do motor.
2,0 CV –VI Polos – Weg, Trifásico, Ip55, Isol.F, W21Exdb
ROTAÇÃO
1.125 rpm
VOLTAGEM
220/380 ou 440 volts – a definir
DESCRIÇÃO
Fabricação
Voluta (carcaça) confeccionada em PRFV (Plástico Reforçado com Fibra de Vidro), rotor fabricado em PP (polipropileno) e balanceado estática e dinamicamente em máquina eletrônica de alta precisão e sensibilidade. Suporte do motor e base do equipamento confeccionados em aço carbono com posterior acabamento.
Acabamento
Voluta, suporte do motor e base com acabamento em tinta à base acrílica na cor branca.
Vantagens
Equipamento em PRFV e PP proporcionando alta resistência a intempéries, agentes químicos e agressivos.
Equipamento com aferição realizada no IPT (Instituto de Pesquisa Tecnológica de São Paulo) comprovando o rendimento e desempenho esperado.
Exaustor Centrífugo à Prova de Explosão E35-4P-EXP
1 / 3Ampliar
Exaustor à prova de explosão (áreas classificadas) dotado de simples aspiração, rotor tipo “limit Load” (pás retas inclinadas para trás) e acionamento direto pelo eixo do motor.
3,0 CV –IV Polos – Weg, Trifásico, Ip55, Isol.F, W21Exdb
ROTAÇÃO
1.730 rpm
VOLTAGEM
220/380 ou 440 volts – a definir
DESCRIÇÃO
Fabricação
Voluta (carcaça) confeccionada em PRFV (Plástico Reforçado com Fibra de Vidro), rotor fabricado em PP (polipropileno) e balanceado estática e dinamicamente em máquina eletrônica de alta precisão e sensibilidade. Suporte do motor e base do equipamento confeccionados em aço carbono com posterior acabamento.
Acabamento
Voluta, suporte do motor e base com acabamento em tinta à base acrílica na cor branca.
Vantagens
Equipamento em PRFV e PP proporcionando alta resistência a intempéries, agentes químicos e agressivos.
Equipamento com aferição realizada no IPT (Instituto de Pesquisa Tecnológica de São Paulo) comprovando o rendimento e desempenho esperado.

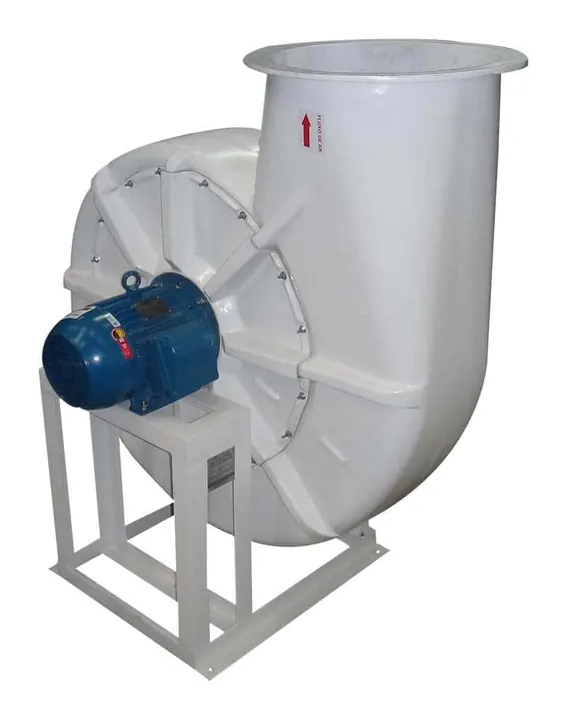

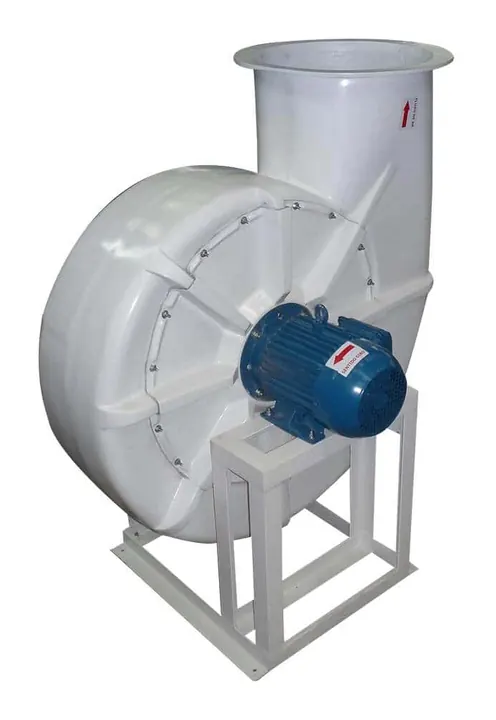

Exaustor Centrífugo à Prova de Explosão E50-6P-EXP
1 / 3Ampliar
Exaustor à prova de explosão (áreas classificadas) dotado de simples aspiração, rotor tipo “limit Load” (pás retas inclinadas para trás) e acionamento direto pelo eixo do motor.
3,0 CV –VI Polos – Weg, Trifásico, Ip55, Isol.F, W21Exdb
ROTAÇÃO
1.130 rpm
VOLTAGEM
220/380 ou 440 volts – a definir
DESCRIÇÃO
Fabricação
Voluta (carcaça) confeccionada em PRFV (Plástico Reforçado com Fibra de Vidro), rotor fabricado em PP (polipropileno) e balanceado estática e dinamicamente em máquina eletrônica de alta precisão e sensibilidade. Suporte do motor e base do equipamento confeccionados em aço carbono com posterior acabamento.
Acabamento
Voluta, suporte do motor e base com acabamento em tinta à base acrílica na cor branca.
Vantagens
Equipamento em PRFV e PP proporcionando alta resistência a intempéries, agentes químicos e agressivos.
Equipamento com aferição realizada no IPT (Instituto de Pesquisa Tecnológica de São Paulo) comprovando o rendimento e desempenho esperado.

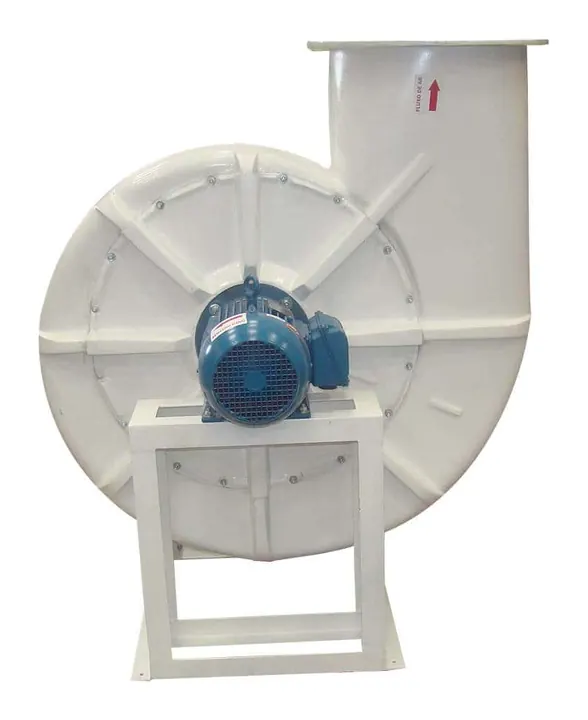

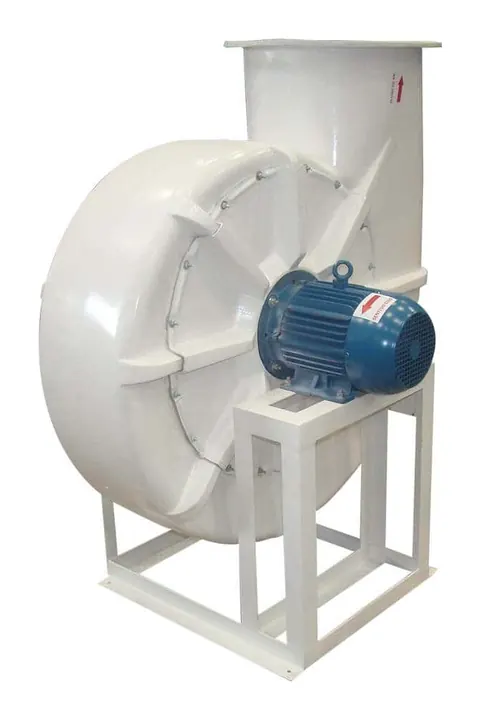

Exaustor Centrífugo à Prova de Explosão E50-4P-EXP
1 / 3Ampliar
Exaustor à prova de explosão (áreas classificadas) dotado de simples aspiração, rotor tipo “limit Load” (pás retas inclinadas para trás) e acionamento direto pelo eixo do motor.
7,5 CV –IV Polos – Weg, Trifásico, Ip55, Isol.F, W21Exdb
ROTAÇÃO
1.730 rpm
VOLTAGEM
220/380 ou 440 volts – a definir
DESCRIÇÃO
Fabricação
Voluta (carcaça) confeccionada em PRFV (Plástico Reforçado com Fibra de Vidro), rotor fabricado em PP (polipropileno) e balanceado estática e dinamicamente em máquina eletrônica de alta precisão e sensibilidade. Suporte do motor e base do equipamento confeccionados em aço carbono com posterior acabamento.
Acabamento
Voluta, suporte do motor e base com acabamento em tinta à base acrílica na cor branca.
Vantagens
Equipamento em PRFV e PP proporcionando alta resistência a intempéries, agentes químicos e agressivos.
Equipamento com aferição realizada no IPT (Instituto de Pesquisa Tecnológica de São Paulo) comprovando o rendimento e desempenho esperado.
Sistema de exaustão localizada para a área de impressão e codificação de rótulos de uma indústria farmacêutica: captação dos vapores de solventes e decapantes diretamente nos pontos de manipulação (bandeja da impressora e pia de limpeza), com dutos e exaustor centrífugo.
Sistema de exaustão e tratamento de gases para uma indústria de fertilizantes: captação por tubulação em PRFV, movimentação por exaustor centrífugo e lavagem em coluna de absorção antes do lançamento à atmosfera.
Na fabricação de tintas, o manuseio, a dosagem e o envase de pigmentos e cargas em pó geram material particulado fino em suspensão. Além de sujar o ambiente e expor…
Em áreas de pesagem de materiais com balanças digitais de alta precisão, o particulado gerado na dosagem fica suspenso no ar e se deposita por todo o ambiente — comprometendo…
O exaustor centrífugo à prova de explosão, da linha de exaustores industriais da Brasfaiber, segue parâmetros industriais que asseguram sua alta qualidade, resistência e durabilidade em ambientes classificados. Com essas características, o equipamento oferece proteção frente a ação de substâncias inflamáveis, além de garantir alta performance durante a operação industrial.
Desenvolvido com materiais de elevada qualidade de acordo com padrões rígidos de segurança, o Exaustor Centrifugo à Prova de Explosão da Brasfaiber tem como objetivo proporcionar máxima eficiência para diversos processos industriais que exigem um equipamento à prova de explosão com componentes antifaiscantes, acompanha o certificado CEPEL/INMETRO do motor elétrico WEG W21Xdb (Ex db), construído conforme a ABNT NBR IEC 60079-1. Para ambientes com poeira combustível, o motor é especificado por projeto com proteção para poeira (Ex tb), nas Zonas 21 e 22, conforme a classificação da área.
Desde 1985, a Brasfaiber mantém o compromisso de oferecer soluções através de equipamentos projetados com rígidos padrões de qualidade. Por meio da metodologia de construção “heavy duty”, o Exaustor à Prova de Explosão da Brasfaiber possui confiabilidade considerada acima do mercado.
Para instalação direta na parede em áreas classificadas, o exaustor axial à prova de explosão é mais compacto e de fácil instalação.
Como funciona o exaustor centrífugo — animação 3D
A animação mostra as partes do exaustor, o caminho do ar em corte, do olho do rotor até a voluta, os tipos de rotor, a transmissão por polias e correias, os sistemas em que ele trabalha e a linha em PRFV. As cenas em corte estão em câmera lenta.
Demonstração técnica — Exaustor Centrífugo à Prova de Explosão: equipamento Brasfaiber Industrial, fabricação sob medida desde 1985.
Onde o Exaustor Centrífugo à Prova de Explosão é Aplicado
O exaustor centrífugo à prova de explosão combina a alta pressão estática do design centrífugo com a segurança de componentes antifaiscantes e motor WEG W21Xdb (Ex db). É a escolha ideal para a exaustão de fumos e vapores em áreas classificadas com presença de solventes inflamáveis, como cabines de pintura industrial, indústrias de tintas e processos de impressão.
Em usinas sucroalcooleiras, o equipamento é empregado na exaustão de poeira de bagaço de cana, que apresenta risco elevado de explosão quando em suspensão. Sua construção centrífuga permite vencer a perda de carga de filtros e sistemas de captação de partículas exigidos nessas aplicações.
Na mineração, o exaustor centrífugo à prova de explosão atua na ventilação de galerias subterrâneas e na exaustão de poeiras de carvão e minerais combustíveis, onde a combinação de atmosfera explosiva e necessidade de alta pressão torna o equipamento indispensável.
Exemplos de Utilização do Exaustor Centrífugo à Prova de Explosão
Os exaustores centrífugos à prova de explosão são adequados para uma ampla variedade de setores industriais, como fábricas de produtos químicos, refinarias de petróleo, usinas de energia e outras indústrias que operam em ambientes com riscos potenciais à saúde e segurança dos trabalhadores.
Como é o Motor à Prova de Explosão?
O motor WEG W21Xdb tem invólucro à prova de explosão (Ex db): se ocorrer uma ignição dentro da carcaça, ela suporta a explosão e impede que a chama se propague para o ambiente. O motor é certificado CEPEL/INMETRO conforme a ABNT NBR IEC 60079-1.
No centrífugo o modelo sai da curva característica, que cruza vazão e pressão estática. Percorra as curvas do centrífugo à prova de explosão e escolha olhando — ou informe o seu ponto de operação e abrimos direto na curva do modelo que atende. O pedido de orçamento sai da mesma tela.
