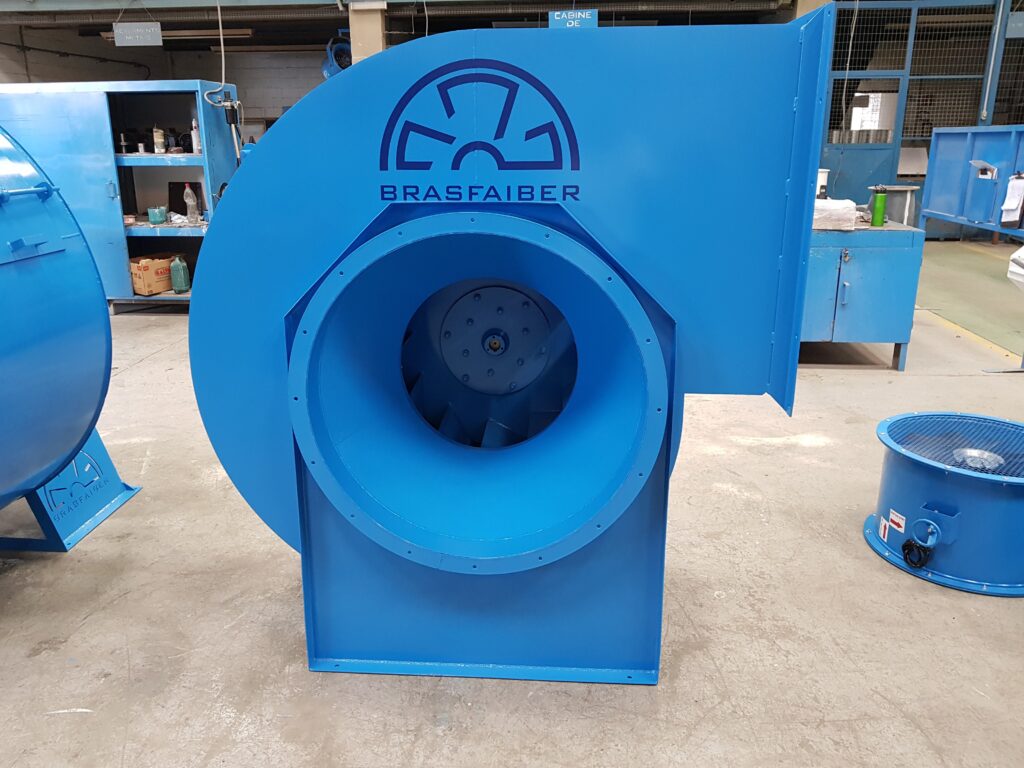

O exaustor centrífugo em Diadema entra quando o ar precisa vencer resistência: dutos, curvas, coifas, filtros, lavadores. A Brasfaiber fabrica a linha em Itaquaquecetuba (SP), a cerca de 63 km de Diadema por rodovia, com vazões de 500 a 200.000 m³/h, e seleciona o modelo pelo ponto de operação do sistema.
Vazão sozinha não escolhe o centrífugo
No axial, a vazão quase basta. No centrífugo, o modelo sai da curva característica, que cruza vazão e pressão estática. A pressão é a soma das perdas do circuito (trechos retos, curvas, reduções, captores, equipamento de tratamento e descarga) mais uma margem técnica. Com filtro na linha, conta a perda com o elemento limpo e também saturado; do contrário, o exaustor perde vazão à medida que o filtro suja.
Regra prática: duto acima de 10 metros, filtro, lavador ou ciclone na linha, transporte pneumático ou descarga em nível bem diferente da captação pedem centrífugo.
Três tipos de rotor
- Pás curvadas para frente (Sirocco): muita vazão em baixa rotação, para climatização e ventilação geral.
- Pás curvadas para trás: maior eficiência energética, bom para sistemas com resistência variável.
- Pás radiais (retas): construção robusta, resistente ao acúmulo de material, para particulado e gases com impurezas.
O que fizemos em Diadema

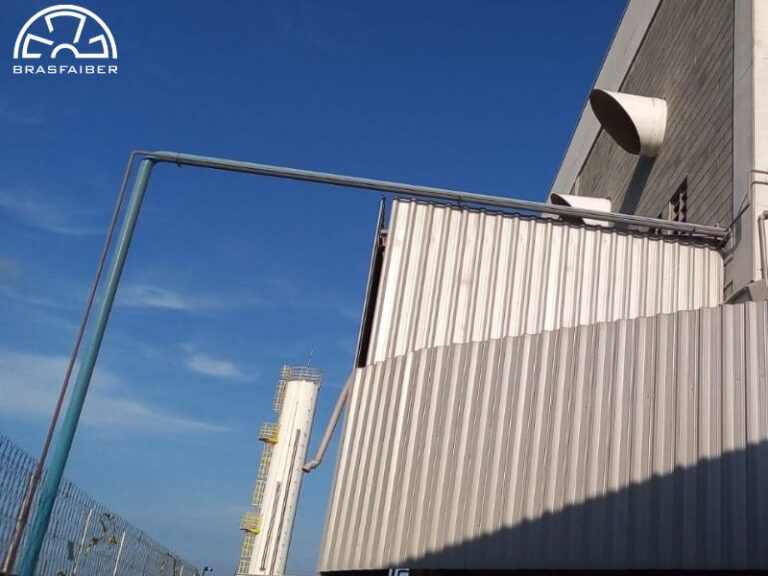

O projeto que executamos na cidade mostra o outro lado da escolha. Numa indústria de perfis de alumínio, o problema era calor e gases no galpão inteiro, sem rede de dutos. A solução foram 9 exaustores de parede à prova de explosão, somando 400.500 m³/h e cerca de 15 renovações de ar por hora. Ventilação geral sem duto é terreno do axial; o centrífugo seria a escolha se a captação fosse feita junto às fontes, com coifas e tubulação.
Material conforme o gás
PRFV para vapores ácidos, alcalinos e solventes; polipropileno para gases muito corrosivos em temperatura moderada; aço carbono para ar comum ou quente sem corrosivos; aço inoxidável sob consulta, onde há exigência sanitária. Acima de 80 °C, ou com ar abrasivo, a versão de transmissão tira o motor do fluxo. Para atmosfera explosiva, usa-se motor WEG Ex db certificado pelo CEPEL/INMETRO, e a classificação da área cabe ao projeto elétrico da planta. Mais detalhes na página do exaustor centrífugo industrial.
