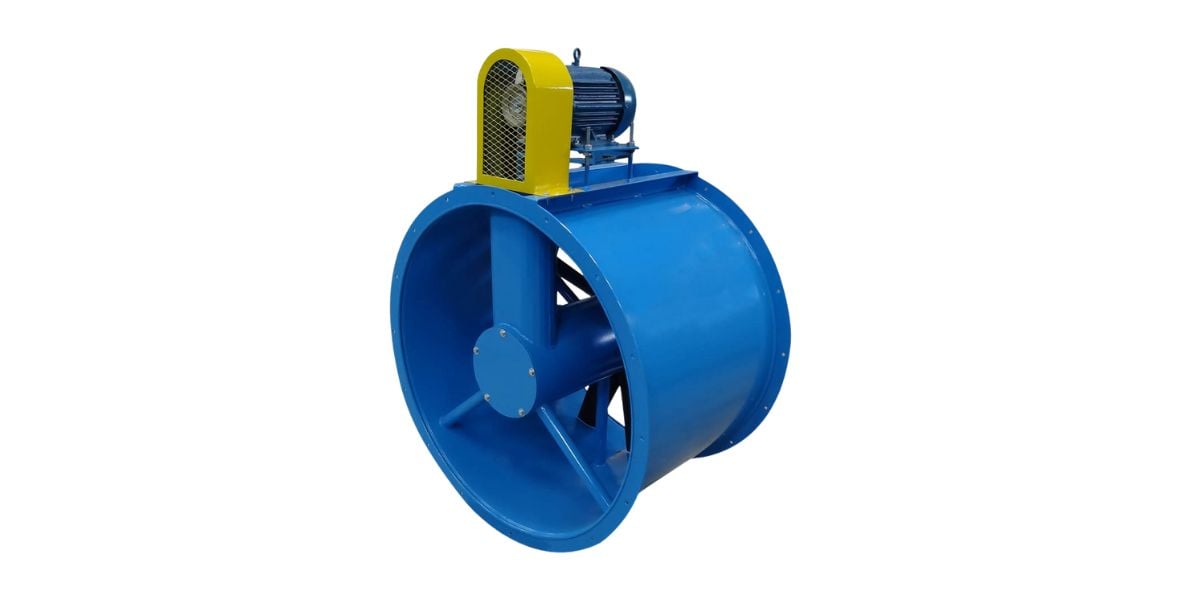

Exaustor Industrial de Transmissão

O Exaustor Industrial de Transmissão remove ar quente e contaminado com acionamento indireto, mantendo o motor fora do fluxo de ar para maior segurança.

Exaustor Industrial de Transmissão

O Exaustor Industrial de Transmissão é recomendado para a implementação de sistema de ventilação em ambientes que possuem fluxos de ar com alta temperatura ou acúmulo de poluentes.

Trata-se de um equipamento considerado indispensável para remover o ar interno contaminado através do acionamento de polias e correias sem a necessidade de manter contato com o motor, já que ele fica localizado fora do fluxo de ar, mantendo-se afastado do calor ou dos contaminantes.

Mod.	Vazão	Pressão	ø	Motor	Orçamento
ETA30-I	1.600 m³/h	8 mmCa	300 mm	0,5cv IV Polos
ETA40-I	3.900 m³/h	10 mmCa	400 mm	0,75cv IV Polos
ETA50-I	8.050 m³/h	15 mmCa	500 mm	1,5cv IV Polos
ETA60-I	11.000 m³/h	15 mmCa	600 mm	2,0cv IV Polos
ETA70-I	16.700 m³/h	20 mmCa	700 mm	3,0cv IV Polos
ETA80-I	22.900 m³/h	20 mmCa	800 mm	4,0cv IV Polos
ETA90-I	30.300 m³/h	20 mmCa	900 mm	6,0cv IV Polos
ET100-I	37.500 m³/h	20 mmCa	1.000 mm	7,5cv IV Polos

Exaustor de Transmissão 30cm

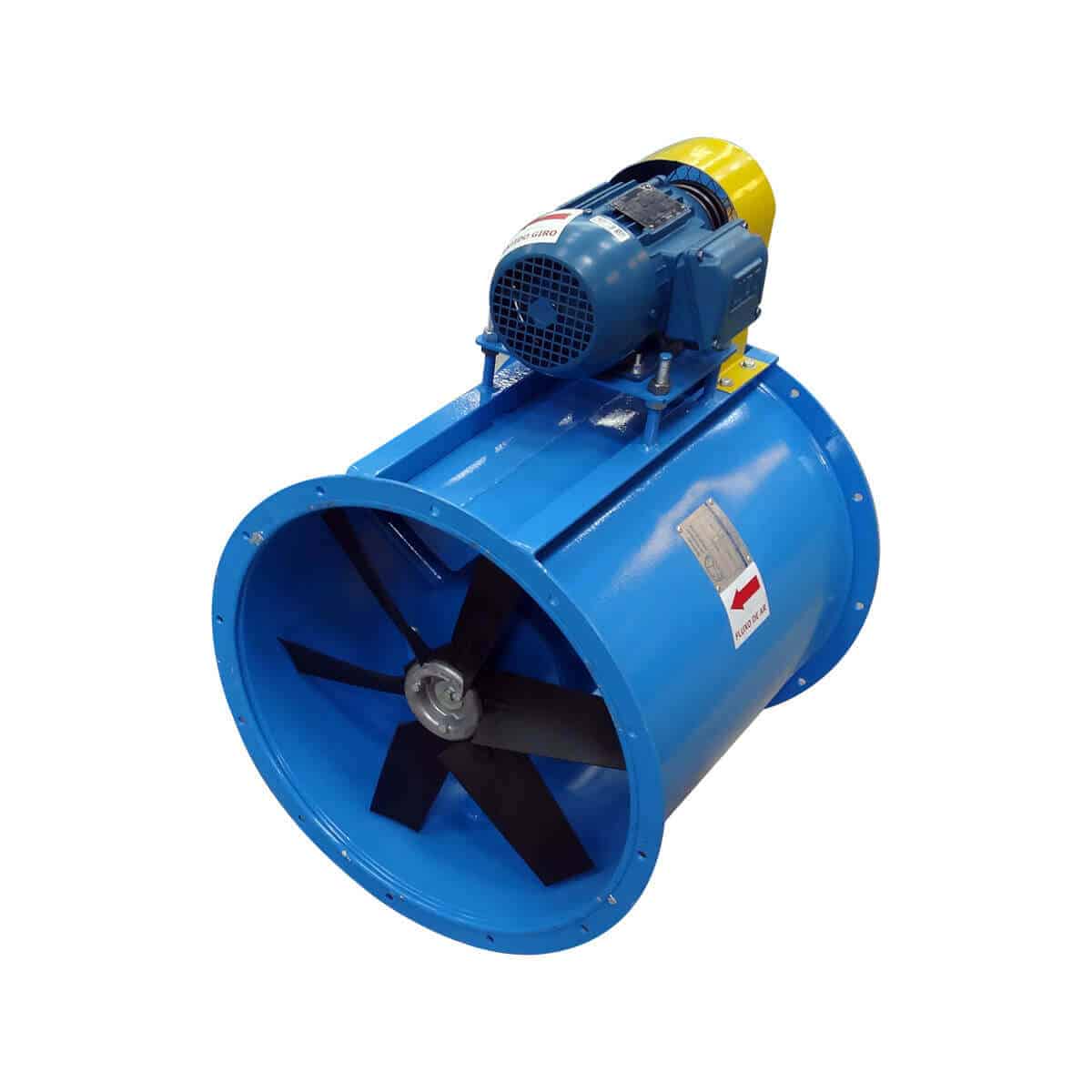

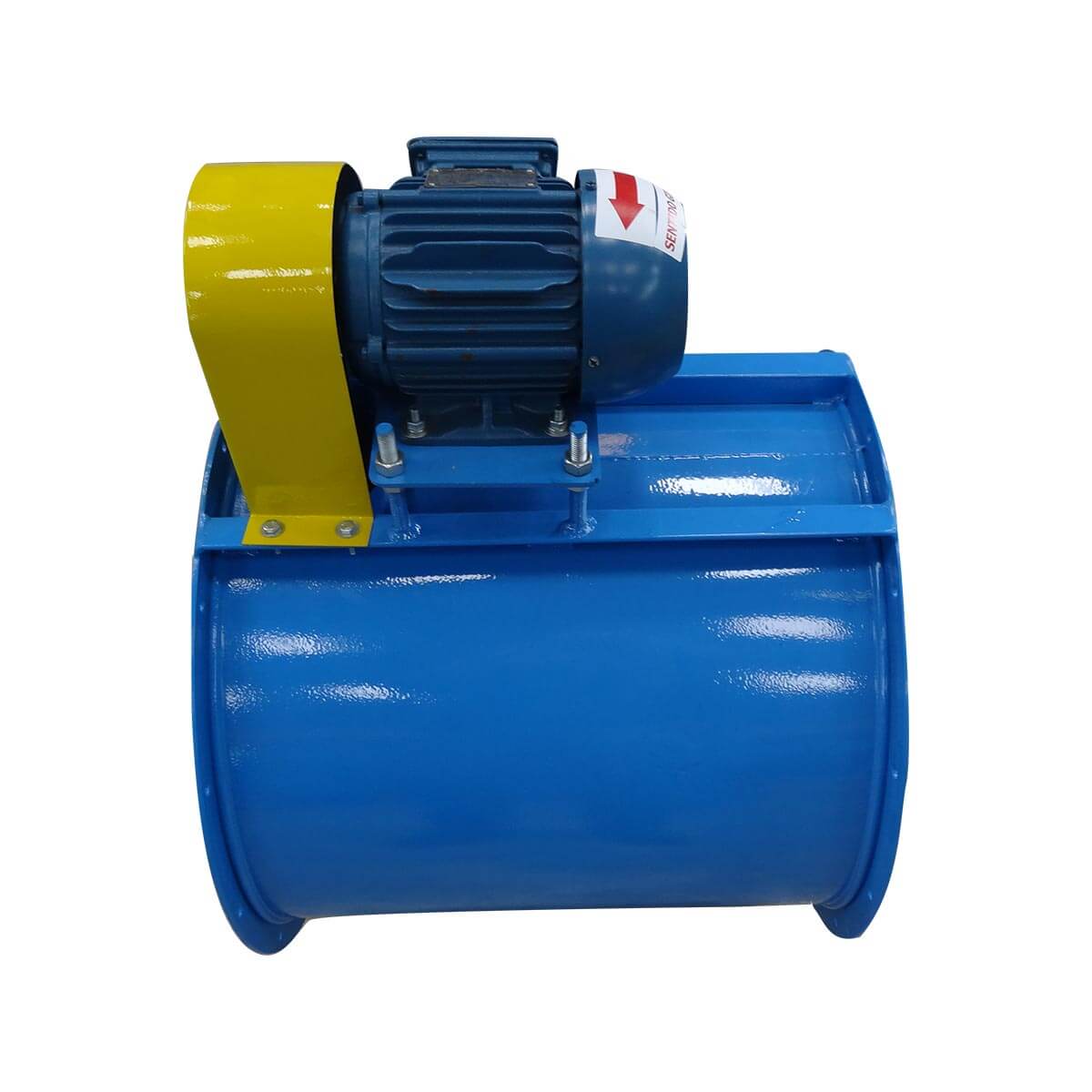

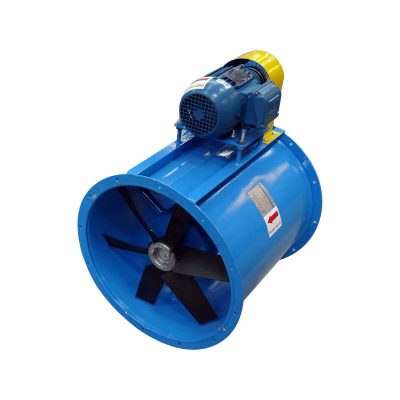

Exaustor Axial de Transmissão Indireto ETA30-I (300mm / 30cm)

SAIBA MAIS

Equipamento em que o motor não está no fluxo do ar,seu funcionamento é realizado por polias e correias.São frequentemente utilizados em gases com alta temperatura, tubulações, coifas e outros processos industriais.

Solicitar orçamento

INFORMAÇÃO TÉCNICA

VAZÃO	1.600 m³/hora
PRESSÃO	8 mmCA
DIÂMETRO	300 mm
MOTOR	0,5 CV – IV Polos – IP 55 – 60HZ – Trifásico – Isol. “F” – W22 Plus Cor: RAL 5009 – Azul Marca: Weg
ROTAÇÃO	1.705 rpm
VOLTAGEM	220/380 ou 440 Volts – A definir

Solicitar orçamento

DESCRIÇÃO

Fabricação

Voluta axial confeccionada em chapa de aço carbono, transmissão indireta através de polias, mancais e correias, motor fora do fluxo, polias em alumínio, extremidades dotadas de flanges.

Hélice

Perfil Airfoil, palhetas fabricadas em poliamida reforçada com fiberglass, cubo fabricado em liga de alumínio, temperatura de operação constante de -10°C a 90°C, com resistência térmica de até 120°C por 2 horas de operação. Hélice balanceada estática e dinamicamente.

Acessórios Inclusos

Proteção de segurança no conjunto transmissor e transmissão enclausurada, resultando em maior vida útil por não exposição ao fluxo do ar.

Acabamento

Corpo axial com acabamento em tinta à base acrílica Dupla Função na cor branca, proporcionando excelente aderência, resistência e maior durabilidade. Proteção de segurança com acabamento em amarelo.

Diferenciais

Equipamento industrial com padrão de fabricação Heavy Duty (espessura dos aços planos acima do mercado) e hélice de alto rendimento.

Opcionais

: Revestimento interno para gases corrosivos

: Proteção para o motor

: Hélice especial

Solicitar orçamento

Exaustor de Transmissão 40cm

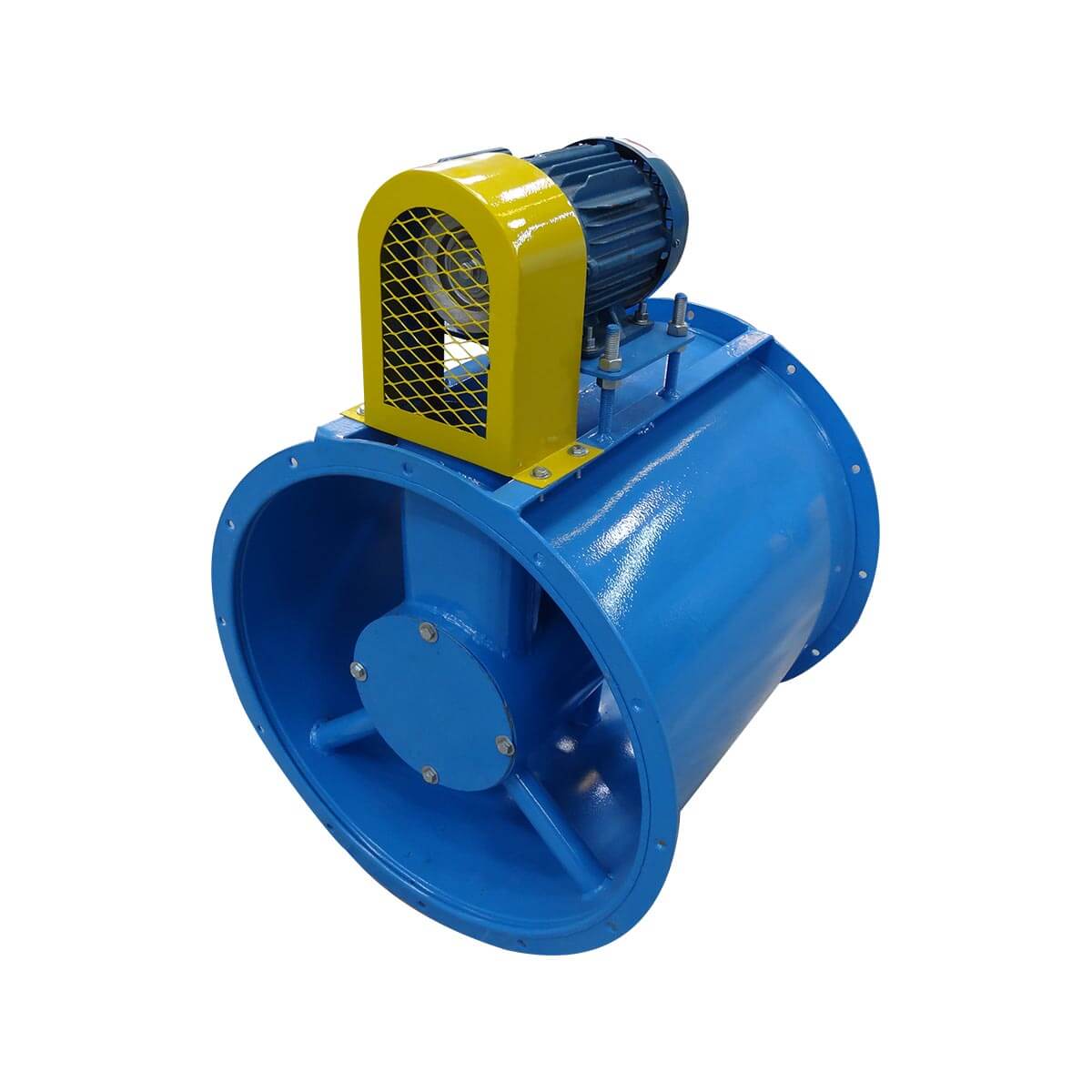

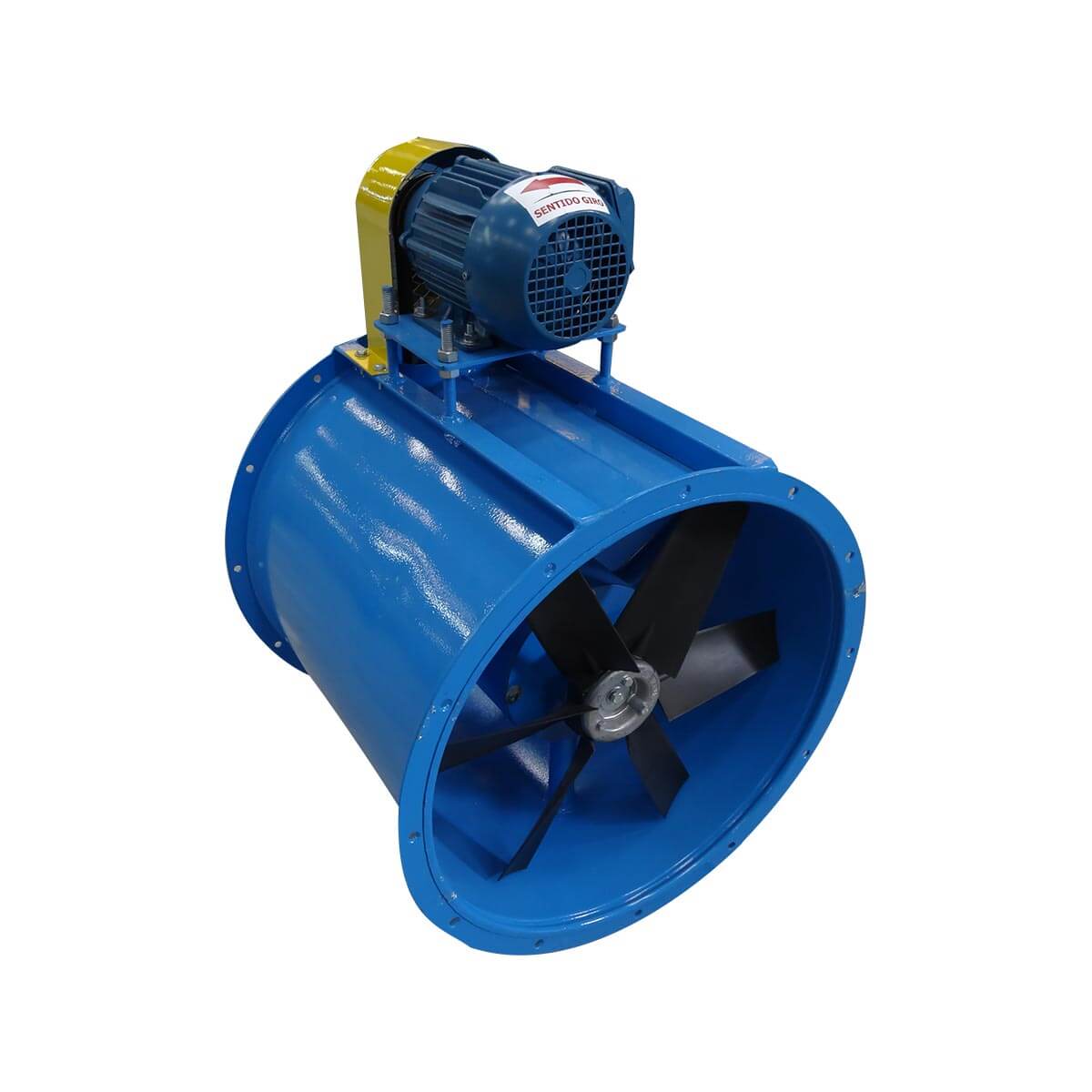

Exaustor Axial de Transmissão Indireto ETA40-I (400mm / 40cm)

SAIBA MAIS

Equipamento em que o motor não está no fluxo do ar,seu funcionamento é realizado por polias e correias.São frequentemente utilizados em gases com alta temperatura, tubulações, coifas e outros processos industriais.

Solicitar orçamento

INFORMAÇÃO TÉCNICA

VAZÃO	3.900 m³/hora
PRESSÃO	10 mmCA
DIÂMETRO	400 mm
MOTOR	0,75 CV – IV Polos – IP 55 – 60HZ – Trifásico – Isol. “F” – W22 Plus Cor: RAL 5009 – Azul Marca: Weg
ROTAÇÃO	1.705 rpm
VOLTAGEM	220/380 ou 440 Volts – A definir

Solicitar orçamento

DESCRIÇÃO

Fabricação

Voluta axial confeccionada em chapa de aço carbono, transmissão indireta através de polias, mancais e correias, motor fora do fluxo, polias em alumínio, extremidades dotadas de flanges.

Hélice

Perfil Airfoil, palhetas fabricadas em poliamida reforçada com fiberglass, cubo fabricado em liga de alumínio, temperatura de operação constante de -10°C a 90°C, com resistência térmica de até 120°C por 2 horas de operação. Hélice balanceada estática e dinamicamente.

Acessórios Inclusos

Proteção de segurança no conjunto transmissor e transmissão enclausurada, resultando em maior vida útil por não exposição ao fluxo do ar.

Acabamento

Corpo axial com acabamento em tinta à base acrílica Dupla Função na cor branca, proporcionando excelente aderência, resistência e maior durabilidade. Proteção de segurança com acabamento em amarelo.

Diferenciais

Equipamento industrial com padrão de fabricação Heavy Duty (espessura dos aços planos acima do mercado) e hélice de alto rendimento.

Opcionais

: Revestimento interno para gases corrosivos

: Proteção para o motor

: Hélice especial

Solicitar orçamento

Exaustor de Transmissão 50cm

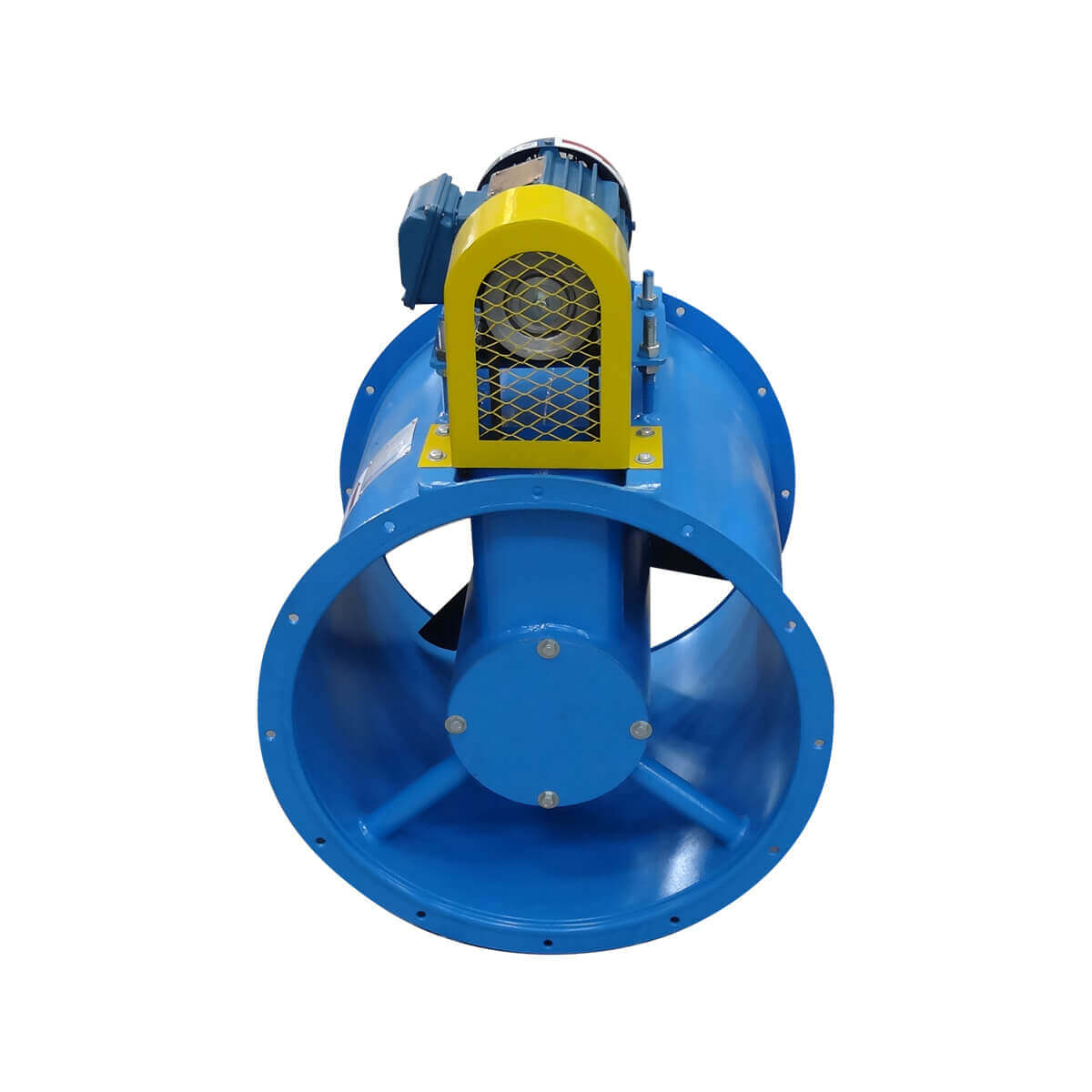

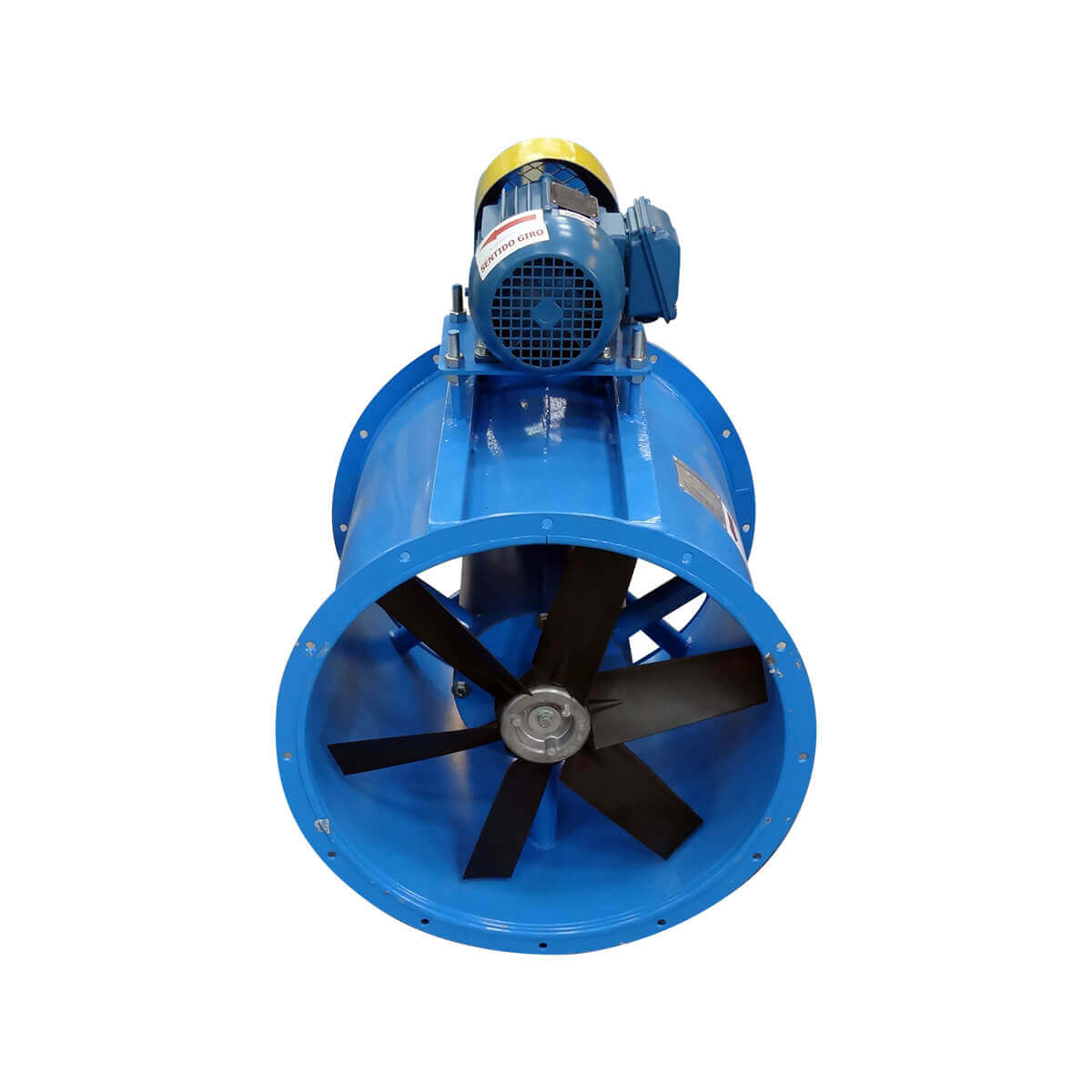

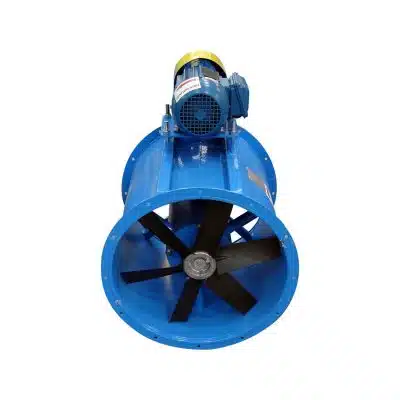

Exaustor Axial de Transmissão Indireto ETA50-I (500mm / 50cm)

SAIBA MAIS

Equipamento em que o motor não está no fluxo do ar,seu funcionamento é realizado por polias e correias.São frequentemente utilizados em gases com alta temperatura, tubulações, coifas e outros processos industriais.

Solicitar orçamento

INFORMAÇÃO TÉCNICA

VAZÃO	8.050 m³/hora
PRESSÃO	15 mmCA
DIÂMETRO	500 mm
MOTOR	1,5 CV – IV Polos – IP 55 – 60HZ – Trifásico – Isol. “F” – W22 Plus Cor: RAL 5009 – Azul Marca: Weg
ROTAÇÃO	1.720 rpm
VOLTAGEM	220/380/440 Volts A definir

Solicitar orçamento

DESCRIÇÃO

Fabricação

Voluta axial confeccionada em chapa de aço carbono, transmissão indireta através de polias, mancais e correias, motor fora do fluxo, polias em alumínio, extremidades dotadas de flanges.

Hélice

Perfil Airfoil, palhetas fabricadas em poliamida reforçada com fiberglass, cubo fabricado em liga de alumínio, temperatura de operação constante de -10°C a 90°C, com resistência térmica de até 120°C por 2 horas de operação. Hélice balanceada estática e dinamicamente.

Acessórios Inclusos

Proteção de segurança no conjunto transmissor e transmissão enclausurada, resultando em maior vida útil por não exposição ao fluxo do ar.

Acabamento

Corpo axial com acabamento em tinta à base acrílica Dupla Função na cor branca, proporcionando excelente aderência, resistência e maior durabilidade. Proteção de segurança com acabamento em amarelo.

Diferenciais

Equipamento industrial com padrão de fabricação Heavy Duty (espessura dos aços planos acima do mercado) e hélice de alto rendimento.

Opcionais

: Revestimento interno para gases corrosivos

: Proteção para o motor

: Hélice especial

Solicitar orçamento

Exaustor de Transmissão 60cm

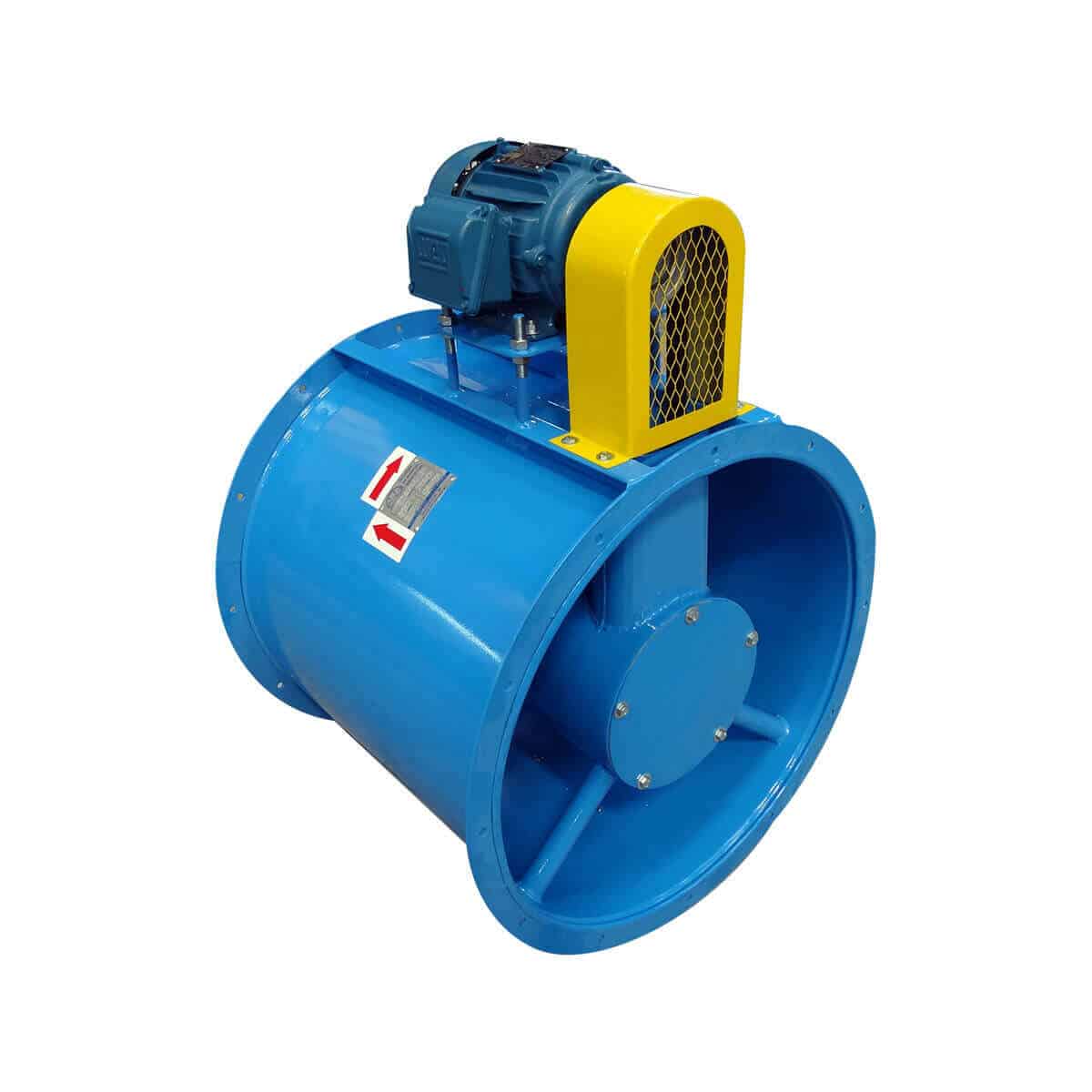

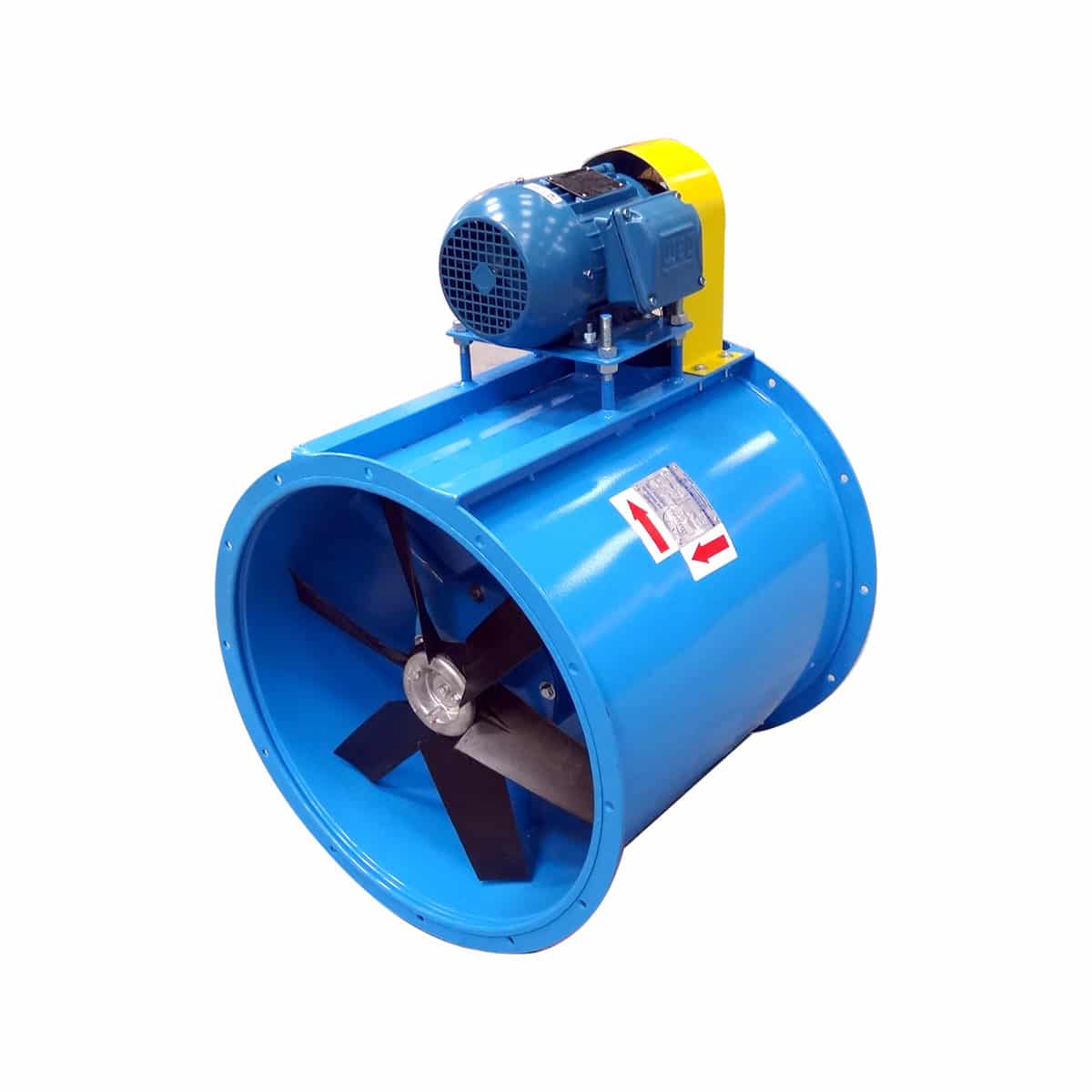

Exaustor Axial de Transmissão Indireto ETA60-I (600mm / 60cm)

SAIBA MAIS

Equipamento em que o motor não está no fluxo do ar,seu funcionamento é realizado por polias e correias.São frequentemente utilizados em gases com alta temperatura, tubulações, coifas e outros processos industriais.

Solicitar orçamento

INFORMAÇÃO TÉCNICA

VAZÃO	11.000 m³/hora
PRESSÃO	15 mmCA
DIÂMETRO	600 mm
MOTOR	2,0 CV – IV Polos – IP 55 – 60HZ – Trifásico – Isol. “F” – W22 Plus Cor: RAL 5009 – Azul Marca: Weg
ROTAÇÃO	1.740 rpm
VOLTAGEM	220/380/440 Volts A definir

Solicitar orçamento

DESCRIÇÃO

Fabricação

Voluta axial confeccionada em chapa de aço carbono, transmissão indireta através de polias, mancais e correias, motor fora do fluxo, polias em alumínio, extremidades dotadas de flanges.

Hélice

Perfil Airfoil, palhetas fabricadas em poliamida reforçada com fiberglass, cubo fabricado em liga de alumínio, temperatura de operação constante de -10°C a 90°C, com resistência térmica de até 120°C por 2 horas de operação. Hélice balanceada estática e dinamicamente.

Acessórios Inclusos

Proteção de segurança no conjunto transmissor e transmissão enclausurada, resultando em maior vida útil por não exposição ao fluxo do ar.

Acabamento

Corpo axial com acabamento em tinta à base acrílica Dupla Função na cor branca, proporcionando excelente aderência, resistência e maior durabilidade. Proteção de segurança com acabamento em amarelo.

Diferenciais

Equipamento industrial com padrão de fabricação Heavy Duty (espessura dos aços planos acima do mercado) e hélice de alto rendimento.

Opcionais

: Revestimento interno para gases corrosivos

: Proteção para o motor

: Hélice especial

Solicitar orçamento

Exaustor de Transmissão 70cm

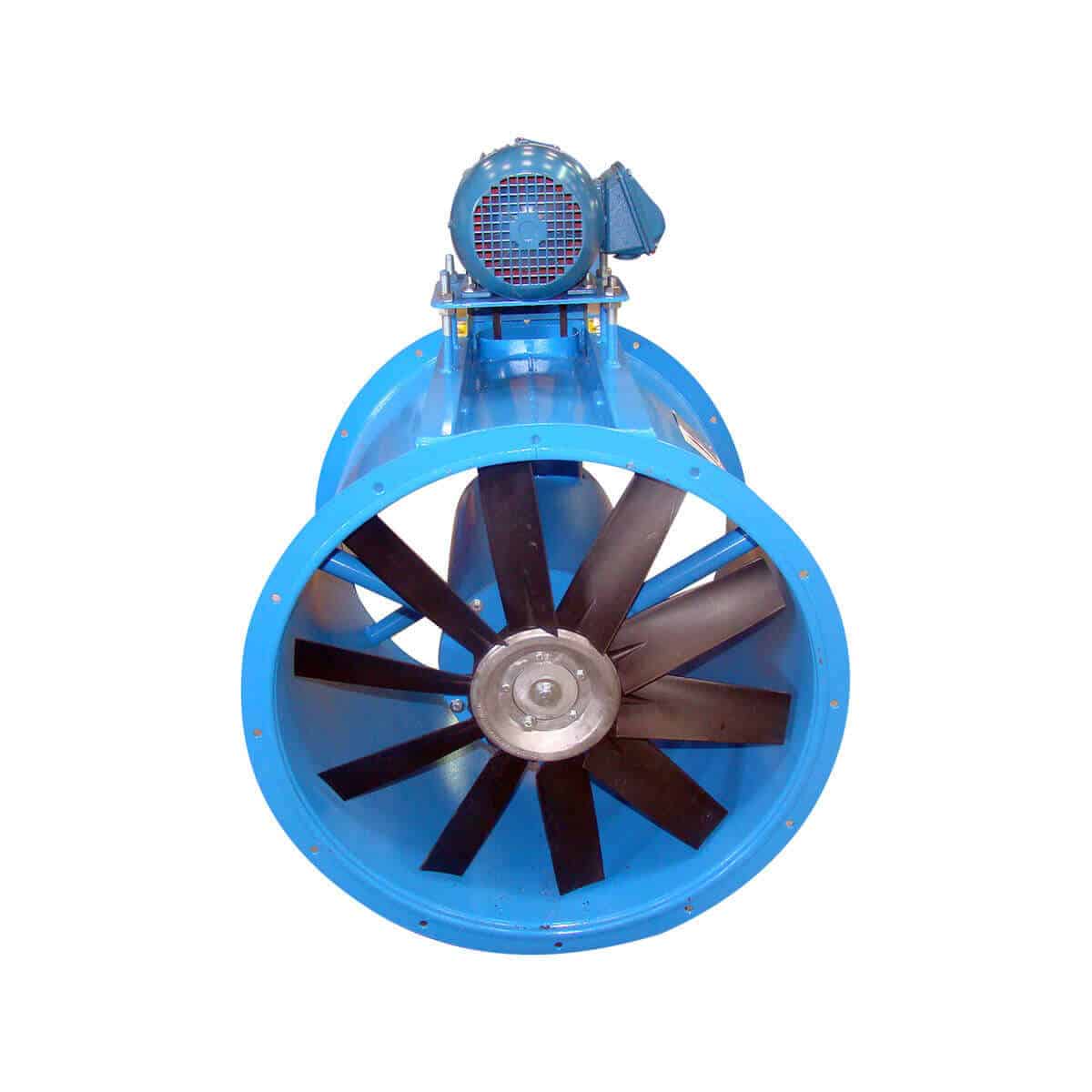

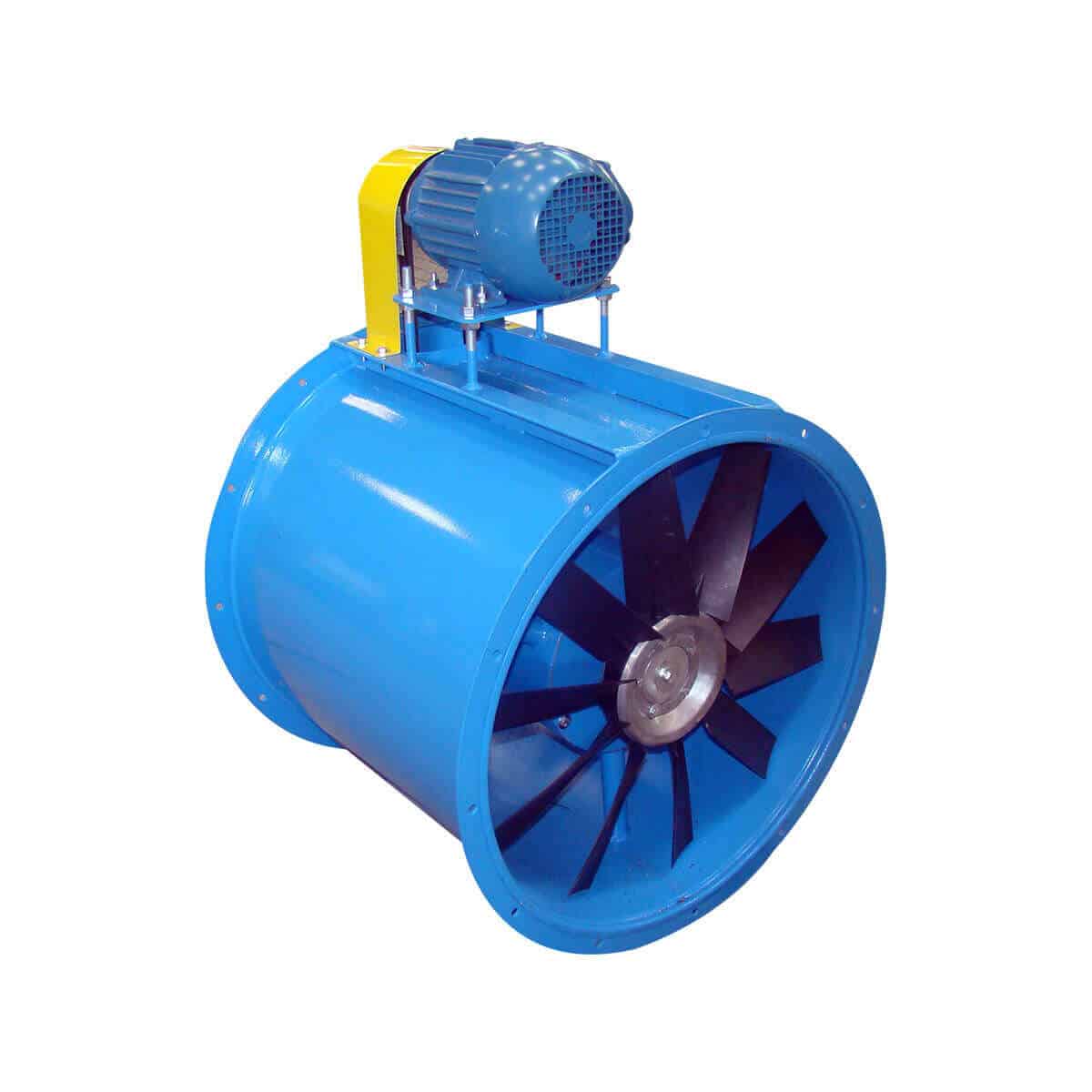

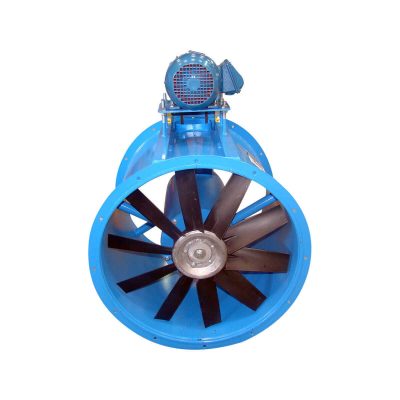

Exaustor Axial de Transmissão Indireto ETA70-I (700mm / 70cm)

SAIBA MAIS

Equipamento em que o motor não está no fluxo do ar,seu funcionamento é realizado por polias e correias.São frequentemente utilizados em gases com alta temperatura, tubulações, coifas e outros processos industriais.

Solicitar orçamento

INFORMAÇÃO TÉCNICA

VAZÃO	16.700 m³/hora
PRESSÃO	20 mmCA
DIÂMETRO	700 mm
MOTOR	3,0 CV – IV Polos – IP 55 – 60HZ – Trifásico – Isol. “F” – W22 Plus Cor: RAL 5009 – Azul Marca: Weg
ROTAÇÃO	1.730 rpm
VOLTAGEM	220/380/440 Volts A definir

Solicitar orçamento

DESCRIÇÃO

Fabricação

Voluta axial confeccionada em chapa de aço carbono, transmissão indireta através de polias, mancais e correias, motor fora do fluxo, polias em alumínio, extremidades dotadas de flanges.

Hélice

Perfil Airfoil, palhetas fabricadas em poliamida reforçada com fiberglass, cubo fabricado em liga de alumínio, temperatura de operação constante de -10°C a 90°C, com resistência térmica de até 120°C por 2 horas de operação. Hélice balanceada estática e dinamicamente.

Acessórios Inclusos

Proteção de segurança no conjunto transmissor e transmissão enclausurada, resultando em maior vida útil por não exposição ao fluxo do ar.

Acabamento

Corpo axial com acabamento em tinta à base acrílica Dupla Função na cor branca, proporcionando excelente aderência, resistência e maior durabilidade. Proteção de segurança com acabamento em amarelo.

Diferenciais

Equipamento industrial com padrão de fabricação Heavy Duty (espessura dos aços planos acima do mercado) e hélice de alto rendimento.

Opcionais

: Hélice especial

: Proteção para o motor

: Revestimento interno para gases corrosivos

Solicitar orçamento

Exaustor de Transmissão 80cm

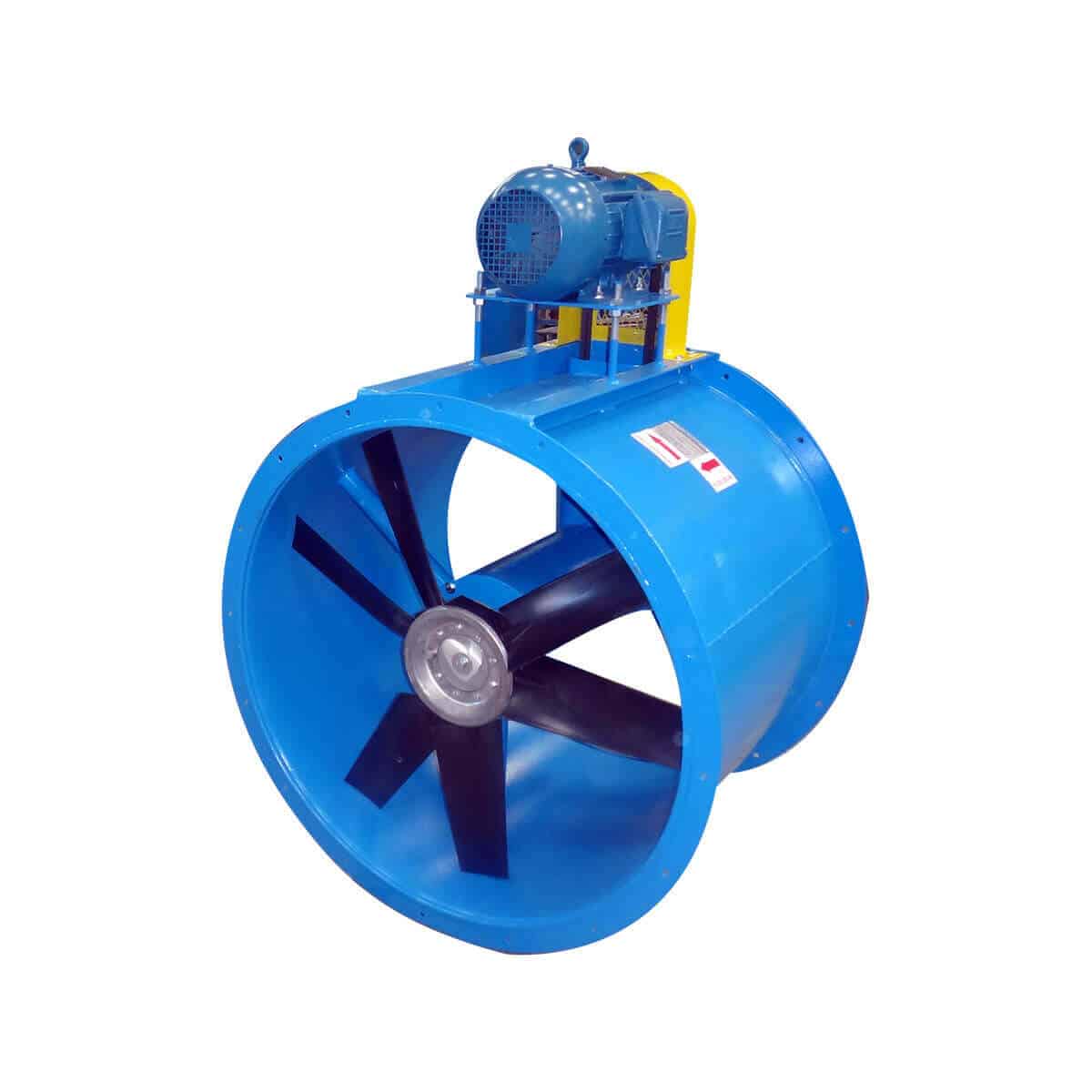

Exaustor Axial de Transmissão Indireto ETA80-I (800mm / 80cm)

SAIBA MAIS

Equipamento em que o motor não está no fluxo do ar,seu funcionamento é realizado por polias e correias.São frequentemente utilizados em gases com alta temperatura, tubulações, coifas e outros processos industriais.

Solicitar orçamento

INFORMAÇÃO TÉCNICA

VAZÃO	22.900 m³/hora
PRESSÃO	20 mmCA
DIÂMETRO	800 mm
MOTOR	4,0 CV – IV Polos – IP 55 – 60HZ – Trifásico – Isol. “F” – W22 Plus Cor: RAL 5009 – Azul Marca: Weg
ROTAÇÃO	1.715 rpm
VOLTAGEM	220/380/440 Volts A definir

Solicitar orçamento

DESCRIÇÃO

Fabricação

Voluta axial confeccionada em chapa de aço carbono, transmissão indireta através de polias, mancais e correias, motor fora do fluxo, polias em alumínio, extremidades dotadas de flanges.

Hélice

Perfil Airfoil, palhetas fabricadas em poliamida reforçada com fiberglass, cubo fabricado em liga de alumínio, temperatura de operação constante de -10°C a 90°C, com resistência térmica de até 120°C por 2 horas de operação. Hélice balanceada estática e dinamicamente.

Acessórios Inclusos

Proteção de segurança no conjunto transmissor e transmissão enclausurada, resultando em maior vida útil por não exposição ao fluxo do ar.

Acabamento

Corpo axial com acabamento em tinta à base acrílica Dupla Função na cor branca, proporcionando excelente aderência, resistência e maior durabilidade. Proteção de segurança com acabamento em amarelo.

Diferenciais

Equipamento industrial com padrão de fabricação Heavy Duty (espessura dos aços planos acima do mercado) e hélice de alto rendimento.

Opcionais

: Revestimento interno para gases corrosivos

: Proteção para o motor

: Hélice especial

Solicitar orçamento

Exaustor de Transmissão 90cm

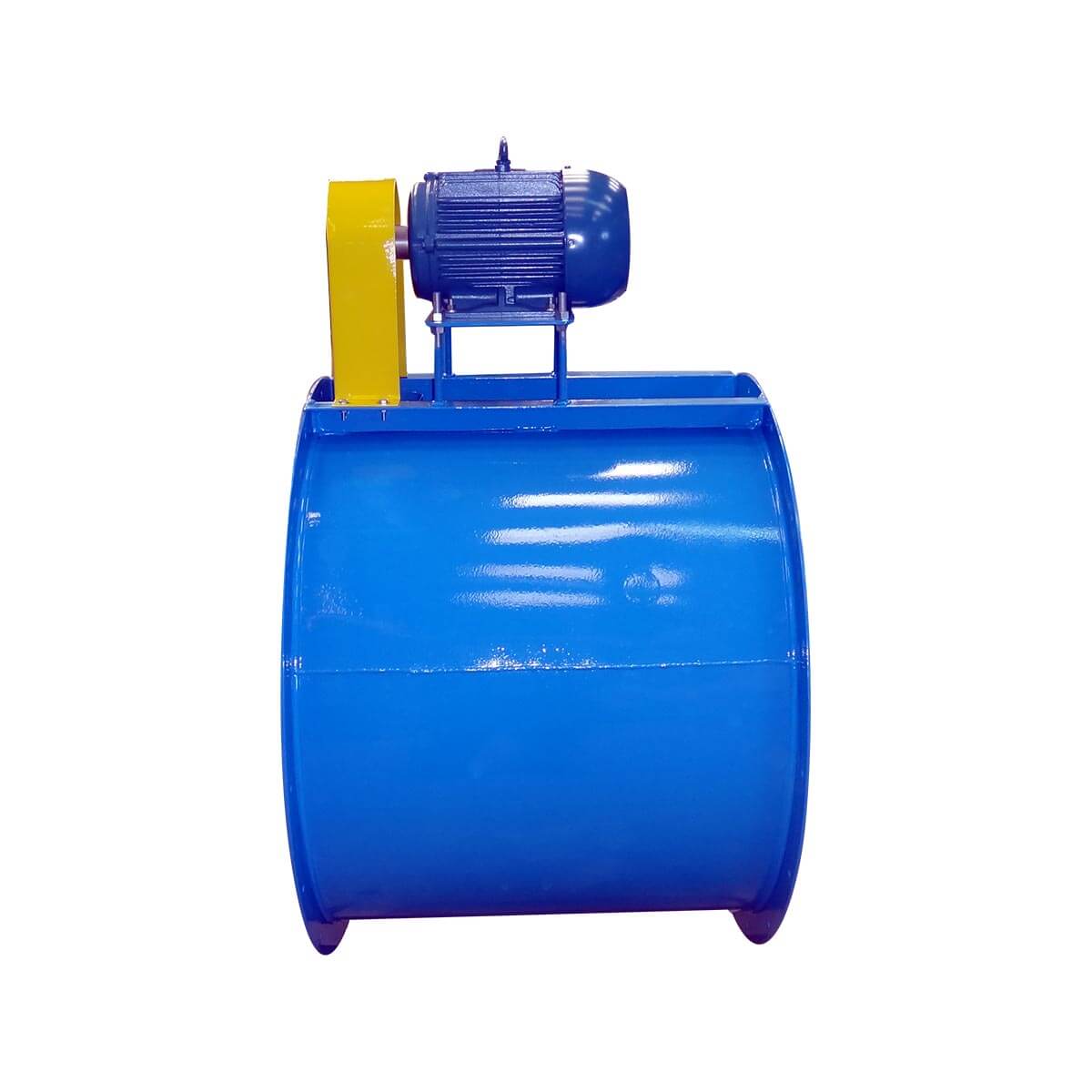

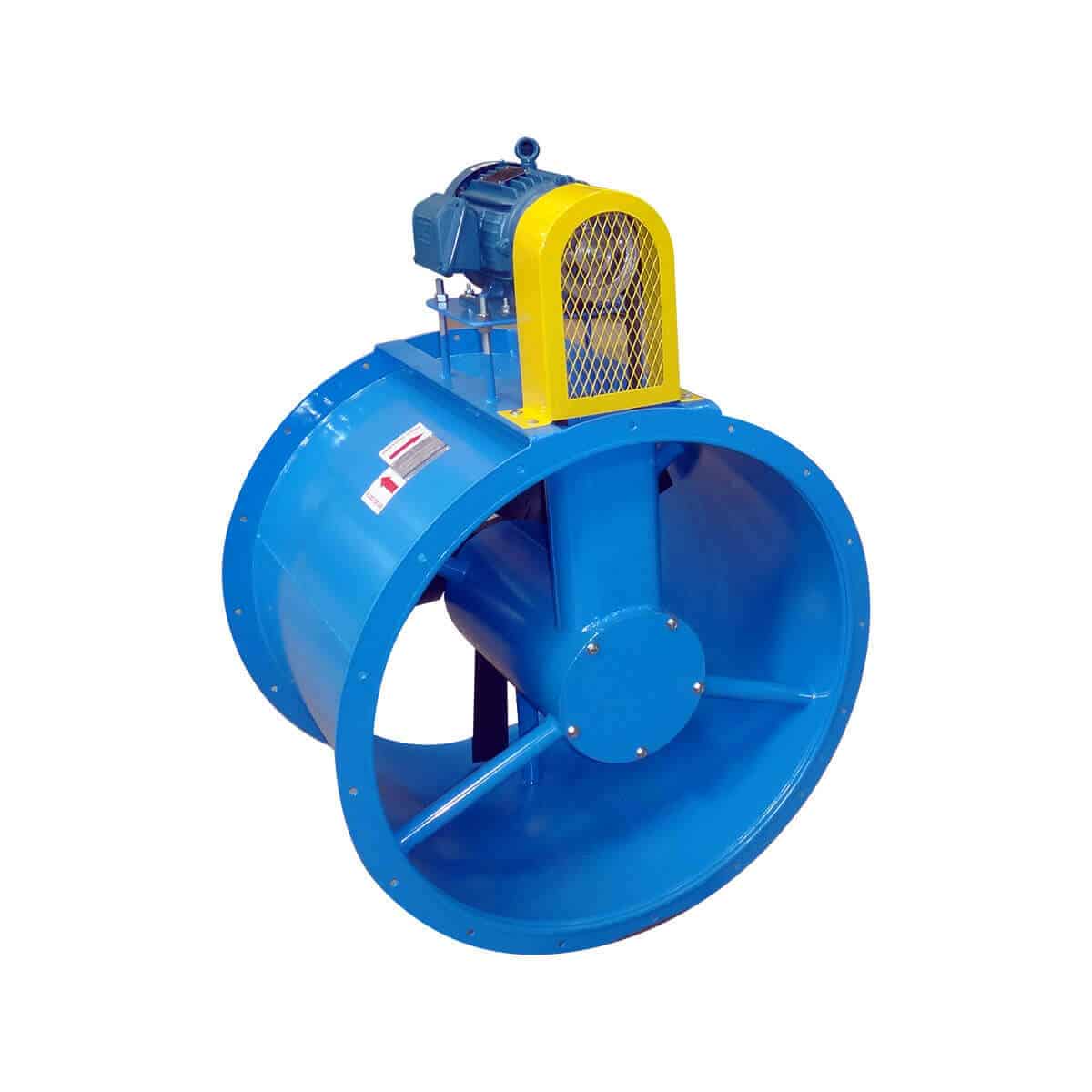

Exaustor Axial de Transmissão Indireto ETA90-I (900mm / 90cm)

SAIBA MAIS

Equipamento em que o motor não está no fluxo do ar,seu funcionamento é realizado por polias e correias.São frequentemente utilizados em gases com alta temperatura, tubulações, coifas e outros processos industriais.

Solicitar orçamento

INFORMAÇÃO TÉCNICA

VAZÃO	30.300 m³/hora
PRESSÃO	20 mmCA
DIÂMETRO	900 mm
MOTOR	6,00 CV – IV Polos – IP 55 – 60HZ – Trifásico – Isol. “F” – W22 Plus Cor: RAL 5009 – Azul Marca: Weg
ROTAÇÃO	1.715 rpm
VOLTAGEM	220/380/440 Volts A definir

Solicitar orçamento

DESCRIÇÃO

Fabricação

Voluta axial confeccionada em chapa de aço carbono, transmissão indireta através de polias, mancais e correias, motor fora do fluxo, polias em alumínio, extremidades dotadas de flanges.

Hélice

Perfil Airfoil, palhetas fabricadas em poliamida reforçada com fiberglass, cubo fabricado em liga de alumínio, temperatura de operação constante de -10°C a 90°C, com resistência térmica de até 120°C por 2 horas de operação. Hélice balanceada estática e dinamicamente.

Acessórios Inclusos

Proteção de segurança no conjunto transmissor e transmissão enclausurada, resultando em maior vida útil por não exposição ao fluxo do ar.

Acabamento

Corpo axial com acabamento em tinta à base acrílica Dupla Função na cor branca, proporcionando excelente aderência, resistência e maior durabilidade. Proteção de segurança com acabamento em amarelo.

Diferenciais

Equipamento industrial com padrão de fabricação Heavy Duty (espessura dos aços planos acima do mercado) e hélice de alto rendimento.

Opcionais

: Revestimento interno para gases corrosivos

: Proteção para o motor

: Hélice especial

Solicitar orçamento

Exaustor de Transmissão 100cm

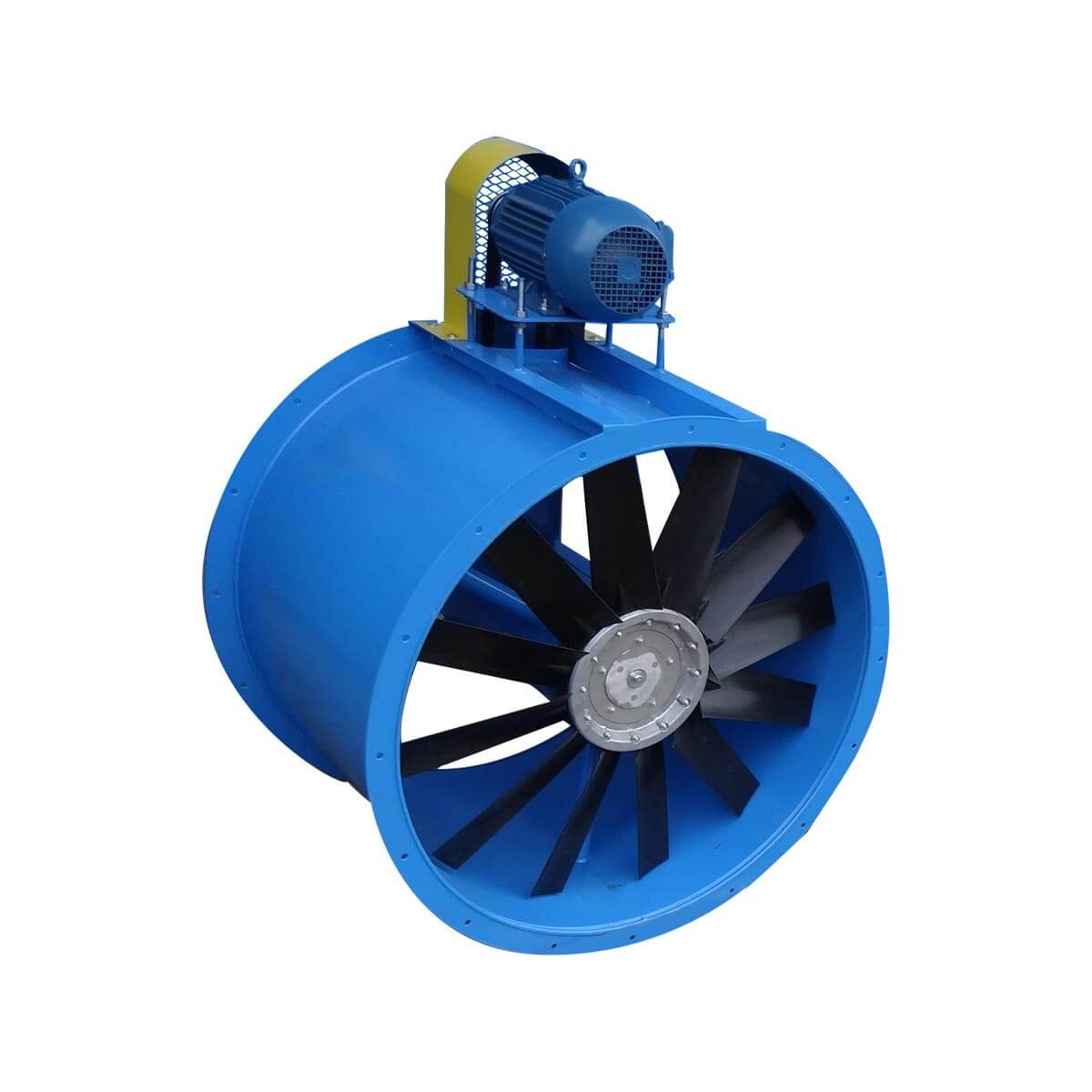

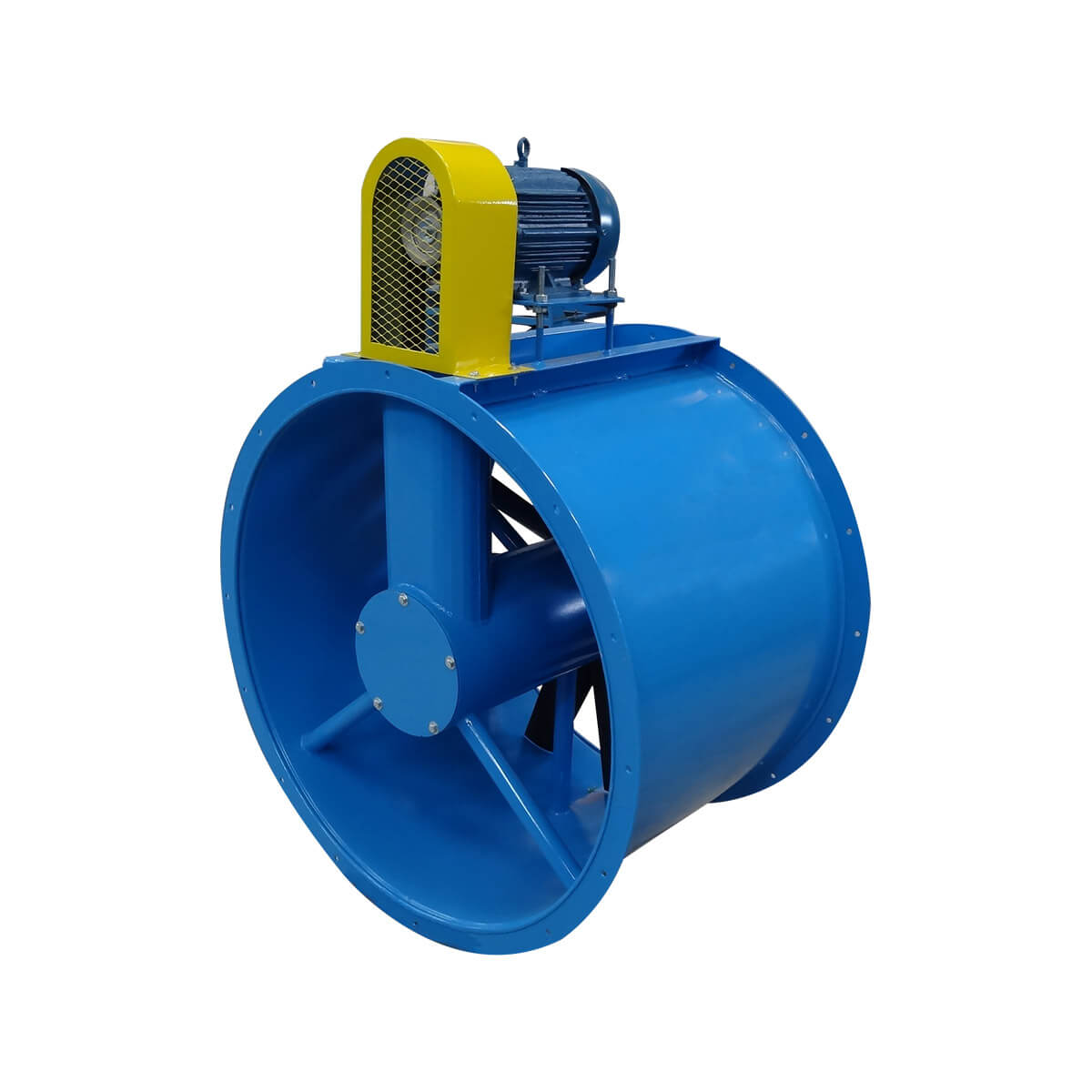

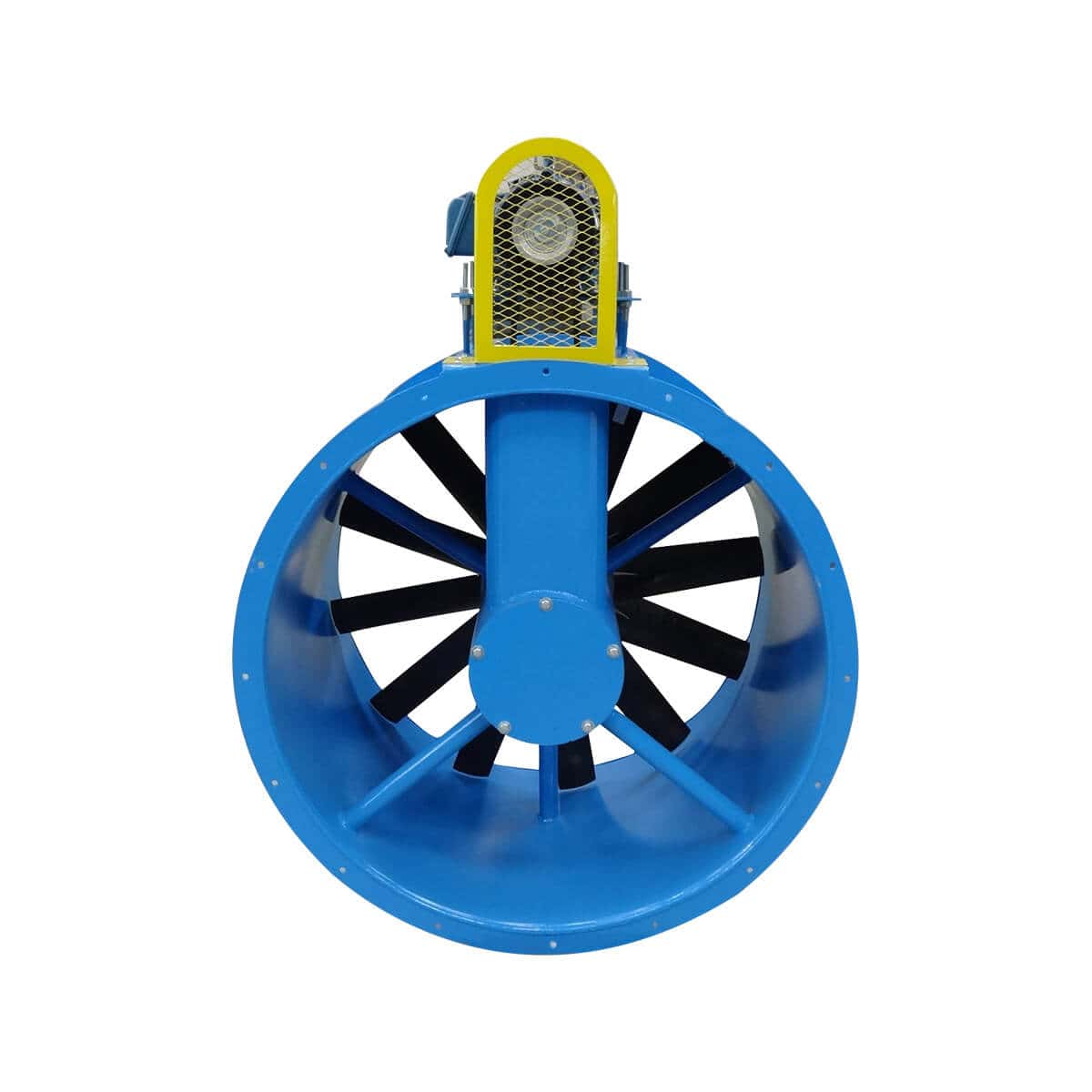

Exaustor Axial de Transmissão Indireto ETA100-I (1000mm / 100cm)

SAIBA MAIS

Equipamento em que o motor não está no fluxo do ar,seu funcionamento é realizado por polias e correias.São frequentemente utilizados em gases com alta temperatura, tubulações, coifas e outros processos industriais.

Solicitar orçamento

INFORMAÇÃO TÉCNICA

VAZÃO	37.500 m³/hora
PRESSÃO	20 mmCA
DIÂMETRO	1.000 mm
MOTOR	7,5 CV – IV Polos – IP 55 – 60HZ – Trifásico – Isol. “F” – W22 Plus Cor: RAL 5009 – Azul Marca: Weg
ROTAÇÃO	1.730 rpm
VOLTAGEM	220/380/440 Volts

Solicitar orçamento

DESCRIÇÃO

Fabricação

Voluta axial confeccionada em chapa de aço carbono, transmissão indireta através de polias, mancais e correias, motor fora do fluxo, polias em alumínio, extremidades dotadas de flanges.

Hélice

Perfil Airfoil, palhetas fabricadas em poliamida reforçada com fiberglass, cubo fabricado em liga de alumínio, temperatura de operação constante de -10°C a 90°C, com resistência térmica de até 120°C por 2 horas de operação. Hélice balanceada estática e dinamicamente.

Acessórios Inclusos

Proteção de segurança no conjunto transmissor e transmissão enclausurada, resultando em maior vida útil por não exposição ao fluxo do ar.

Acabamento

Corpo axial com acabamento em tinta à base acrílica Dupla Função na cor branca, proporcionando excelente aderência, resistência e maior durabilidade. Proteção de segurança com acabamento em amarelo.

Diferenciais

Equipamento industrial com padrão de fabricação Heavy Duty (espessura dos aços planos acima do mercado) e hélice de alto rendimento.

Opcionais

: Revestimento interno para gases corrosivos

: Proteção para o motor

: Hélice especial

Solicitar orçamento

Exaustor Axial de Parede

Instalados na parede para exaurir ar quente, contaminado, fumaça, odores, gases não corrosivos e partículas em suspensão.

Exaustor Axial de Telhado

Eficiente para locais com ar aquecido, removendo bolsões quentes do telhado imediatamente.

Exaustor Axial a Prova de Explosão

Feito para atmosferas explosivas, atendendo as normas NR10, NR12 e NBR IEC 60079-2.

Exaustor para Gases Corrosivos

É indicado para ambientes corrosivos. Motor é enclausurado (protegido do fluxo de ar)

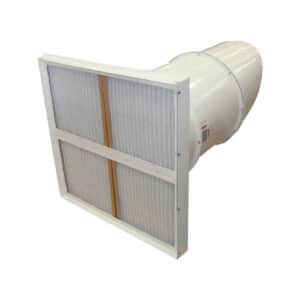

Exaustor industrial com Filtro

Equipamento implementado com a finalidade de exaurir o ar retendo particulados.

CARACTERÍSTICAS

Por que utilizar o exaustor industrial de transmissão?

Indicado para empresas de diversos segmentos da indústria, o exaustor industrial de transmissão faz a renovação do ar no ambiente interno, diminuindo a quantidade de poluentes no local.

Em comparação a outros modelos de exaustores axiais, o equipamento reúne benefícios associados à alta resistência, podendo ser implementado em locais com condições de ar consideradas hostis.

A instalação do exaustor de transmissão permite o manuseio de vapores, gases e fumos. Com isso, o equipamento para ventilação industrial auxilia na segurança e proteção à saúde de funcionários em ambientes que produzem gases tóxicos e perigosos.

Portanto, o exaustor industrial de transmissão é um grande aliado para a segurança do trabalho, contribuindo com a produtividade dos trabalhadores ao mesmo tempo em que os protege contra a ação dos poluentes.

Qual a Função do Exaustor Industrial de Transmissão?

Exaustor de Transmissão

Exaustor Industrial de Transmissão

Vantagens do Exaustor de Transmissão

Uma das grandes vantagens do exaustor de transmissãopara ambientes industriais é que o equipamento garante total proteção ao motor, localizado fora do fluxo de ar.

Além disso, este exaustor axial é versátil, permitindo sua utilização com rotações não nominais. É importante destacar também sua alta eficiência na renovação do ar, pois auxilia diretamente na redução de materiais contaminantes produzidos nos ambientes internos das empresas.

Indicações de uso

Cabines de Pintura
Coifas e Churrasqueiras
Exaustão de Poluentes
Gases
Produtos Inflamáveis
Tintas
Tubulações

Como escolher um exaustor de transmissão?

O sistema de exaustão nas empresas precisa contar com equipamentos eficientes de alta resistência para o fluxo de trabalho. Portanto, a escolha do exaustor de transmissão deve levar em consideração algumas características essenciais e, principalmente, atender a legislação vigente.

Objetivo da aplicação

O entendimento da finalidade da instalação do exaustor de transmissão influencia diretamente na escolha do modelo de exaustor axial mais eficaz para a ventilação no ambiente interno. Saiba quais são os objetivos mais comuns para a aplicação do equipamento de exaustão:

Conforto térmico aos trabalhadores
Dispersar os contaminantes no fluxo de ar
Exaurir massa de ar quente
Qualquer aplicação que o fluxo de ar não possa passar diretamente pelo motor

Entenda como funciona o exaustor para cabine de pintura!

Brasfaiber: especialista em Exaustor Industrial

A Brasfaiber atua desde 1985 com soluções de qualidade para oferecer um sistema de ventilação que combine conforto térmico e controle de emissão de poluentes para empresas de diversos segmentos da indústria.

Nosso compromisso é oferecer projetos qualificados desde a análise técnica até a implementação do exaustor industrial de transmissão, seguindo parâmetros estabelecidos pela engenharia especializada da Brasfaiber para atender a demanda da sua empresa.

Entre em contato com nossa equipe e solicite o seu orçamento.

Vantagens do exaustor de transmissão

A vantagem de aplicação deste equipamento é a proteção do motor fora do fluxo, além da versatilidade e possibilidade de utilizar rotações não nominais. Indicações de uso:

Tubulações
Exaustão de Poluentes
Coifas e Churrasqueiras
Cabines de Pintura
Produtos inflamáveis
Gases
Tintas e vapores
