Projeto de Captação e Filtragem em Indústria de Químicos Agrícolas
em Indústria de Químicos Agrícolas
Obra executada em Maracanaú/CE· químicos agrícolas
Sistema de exaustão localizada com filtro de mangas para uma indústria de químicos agrícolas, captando partículas e gases diretamente na fonte de emissão.
Exaustão Localizada
Em processos industriais, o controle térmico, de vapores e de contaminantes é essencial para produtividade, segurança e compliance.
Veja em animação 3D:
Problema apresentado:
Exposição a agentes insalubres — riscos à saúde ocupacional
Não conformidade NR-15 — passivo trabalhista
Perda de produtividade em ambientes com calor excessivo
Corrosão de estruturas em ambientes agressivos
Problema
Uma indústria de químicos agrícolas enfrentava sérios problemas com a emissão de partículas e gases durante a produção. Essas emissões comprometiam a qualidade do ar e a saúde dos trabalhadores. Para resolver isso, a empresa instalou um sistema de exaustão localizada com filtro de mangas. Num processo assim, a escolha do material das mangas filtrantes pesa tanto quanto o porte do equipamento: gás ácido e umidade condensando no tecido são as causas mais comuns de troca antecipada.
Galeria do Projeto
1 / 4Ampliar
Diagnóstico
A análise revelou a necessidade de um sistema eficiente para capturar e filtrar as emissões diretamente na fonte. Os principais desafios eram:
Para atender às necessidades da indústria, foi instalado um filtro de mangas redondo, configurado da seguinte forma:
Filtro de Mangas: Equipado com mangas filtrantes removíveis para facilitar a manutenção.
Limpeza Automática: Sistema de injeção de ar comprimido para manter as mangas limpas, com válvula rotativa para descarga automática.

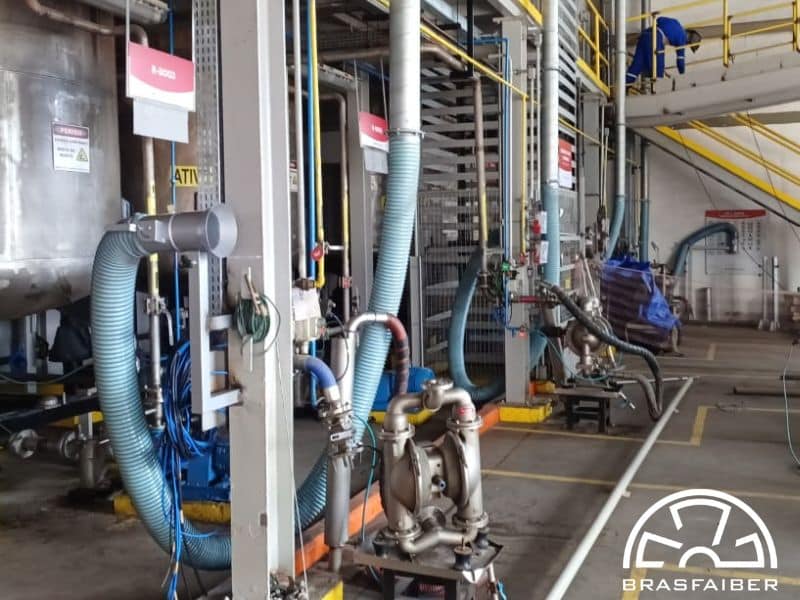

Captores Específicos: Instalados em pontos estratégicos para capturar os contaminantes diretamente na fonte.
Velocidade de Captação: Calculada para garantir a eficiência do sistema.

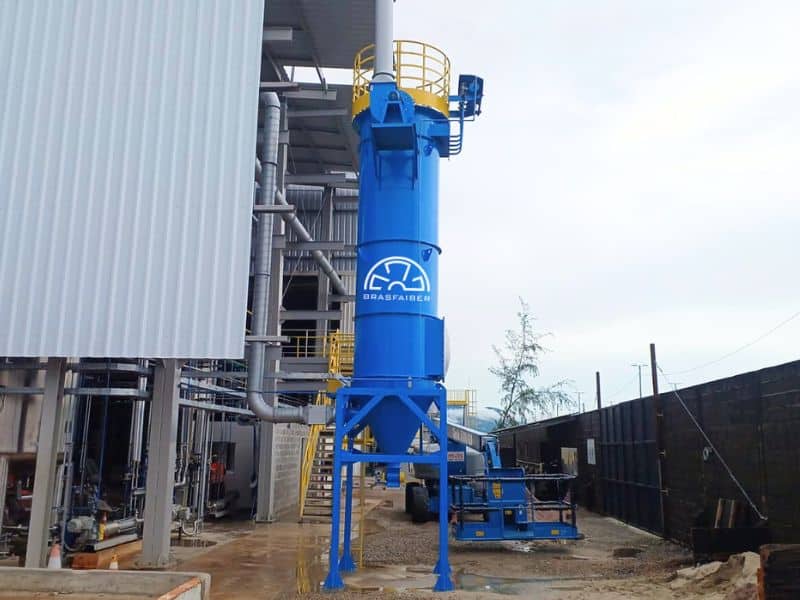

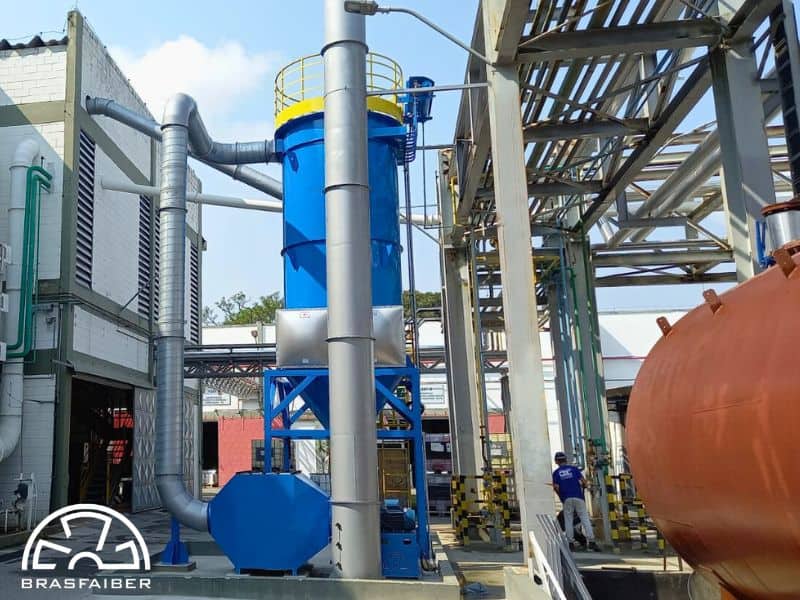

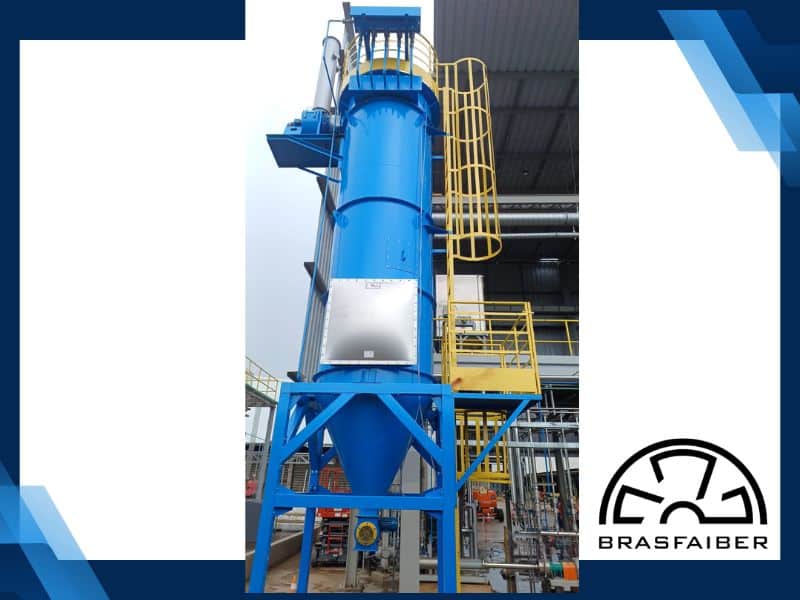

Resumo técnico: sistema de exaustão com filtro de mangas jato pulsante de 31 elementos para extração de pó, com válvula rotativa e tubulação integrada ao sistema existente, em uma indústria de químicos agrícolas em Maracanaú/CE.
• Filtro de mangas: FM/31-140-30, 31 mangas • Dimensão das mangas: Ø 125 × 3.000 mm • Meio filtrante: tecido poliéster, 550 g/m² • Vazão de exaustão: 3.100 m³/h • Descarga: válvula rotativa VR-200 com motorredutor
Sistema de Exaustão Instalado
Na formulação de defensivos agrícolas, o pó do princípio ativo precisa ser retirado exatamente no ponto de manuseio — tanto pela toxicidade quanto pela perda de produto. O filtro de mangas tipo jato pulsante capta o ar contaminado, retém o particulado nas 31 mangas de 3 metros e descarrega o material pela válvula rotativa, sem abrir o sistema. A tubulação foi dimensionada para se integrar à rede de exaustão já existente na planta.

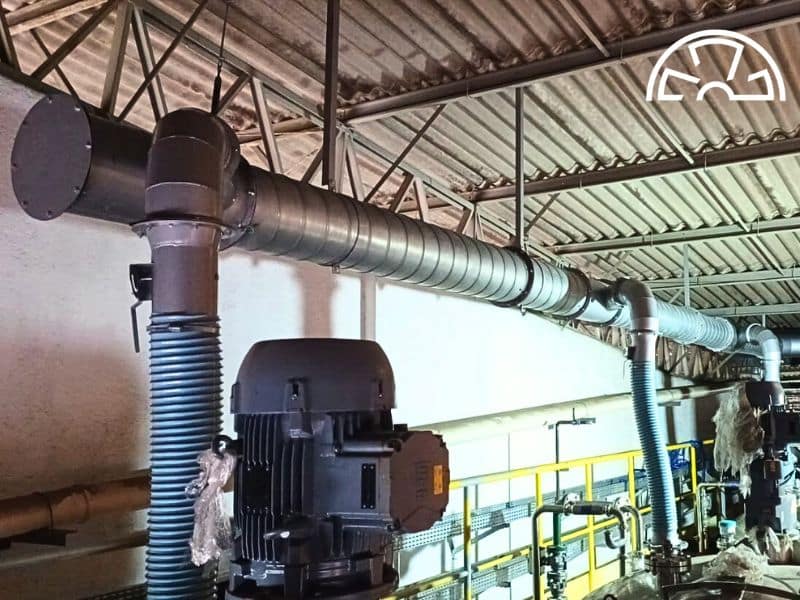

Tubulação integrada ao sistema de exaustão existente
—
Destaques Técnicos
Mangas de 3 metros: o comprimento eleva a área filtrante sem aumentar a área ocupada no piso, solução típica de planta onde o espaço já está tomado.
Limpeza por jato pulsante: pulsos de ar comprimido desprendem a torta de pó por frações da área filtrante, o que mantém a vazão constante durante a produção.
Válvula rotativa na descarga: retira o pó sem abrir o equipamento — em produto tóxico, é o que evita a reexposição do operador no descarte.
Integração ao sistema existente: a tubulação foi calculada para trabalhar junto à rede já instalada, sem substituí-la.
Tecido poliéster 550 g/m²: gramatura de uso industrial pesado, com boa resistência ao ciclo repetido de limpeza pulsante.
Dados técnicos conforme os equipamentos efetivamente fornecidos neste projeto. O número de mangas e a vazão são dimensionados pela carga de pó e pela relação ar/pano de cada aplicação.
Como funciona o filtro de manga — animação 3D
Animação ilustrativa de como funciona o filtro de manga. Ela mostra o princípio do sistema, não reproduz este projeto.
Como funciona a válvula rotativa — animação 3D
Animação ilustrativa de como funciona a válvula rotativa. Ela mostra o princípio do equipamento, não reproduz este projeto.
Este projeto usa filtro de manga. Cada operação tem poeira, vazão, temperatura e gases diferentes — informe os dados do seu processo e a nossa engenharia dimensiona o sistema para a sua planta.
