“Exaustor industrial em Cotia” pode significar meia dúzia de equipamentos diferentes. A Brasfaiber fabrica todos eles em Itaquaquecetuba (SP), a cerca de 77 km de Cotia por rodovia, e a engenharia chega ao modelo pelo que acontece no processo, não pelo catálogo.
Do sintoma ao tipo de exaustor

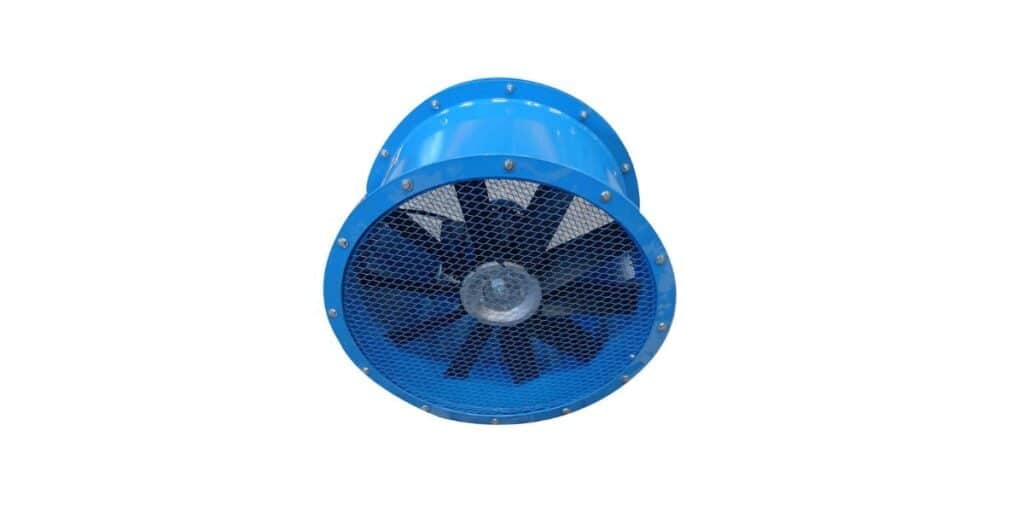

- Galpão abafado, sem dutos: família axial, de parede ou de telhado, com muito volume de ar e pouca pressão.
- Ar que passa por coifa, duto ou filtro: exaustor centrífugo, que trabalha em pressão bem mais alta.
- Calor concentrado num posto, como frente de forno ou prensa: man cooler, que joga o fluxo sobre o operador em vez de tentar tratar o galpão todo.
- Vapor ácido: linha para gases corrosivos, em resina epóxi-éster-vinílica.
- Particulado que não pode ser lançado para fora: exaustor com filtro G4.
- Vapor inflamável ou pó combustível: equipamento à prova de explosão.
Faixa da linha de catálogo
Vazão de 1.500 a 44.500 m³/h, pressão de 5 a 20 mmCA, diâmetros de 300 a 1.000 mm e motores WEG IP55 de 1/25 a 7,5 CV. Materiais de linha: PRFV e aço carbono; inox e polipropileno sob consulta. Temperatura de operação até 250 °C, e modelos especiais até 400 °C. Fora dessa faixa, inclusive nos centrífugos, o equipamento é feito sob projeto, a partir da vazão e da perda de carga do circuito.
Atmosfera explosiva: um exemplo no estado
Em Cabreúva (SP), numa indústria alimentícia, o sistema do setor de pesagem atendeu 9 ambientes e usou 4 equipamentos à prova de explosão, com 30.000 m³/h de insuflação pelo telhado. Nesses casos, o que é certificado (CEPEL/INMETRO) é o motor WEG à prova de explosão. A zona vem do laudo de classificação da planta e define o tipo de proteção do motor; classificação e montagem elétrica seguem a ABNT NBR IEC 60079-14, sob responsabilidade do projeto elétrico da planta.
O que pesa na escolha para uma planta em Cotia
Volume do ambiente e trocas de ar por hora dão a vazão. Dutos, curvas e filtros dão a pressão. O que passa pelo equipamento (ar limpo, quente, corrosivo ou com pó) define material e configuração. E o limite de tolerância que a NR-15 fixa para o agente do processo, seja calor, poeira ou vapor, é o parâmetro de projeto; manter a exposição abaixo dele é obrigação do empregador. Outros casos no estado: farmacêutica em Barueri e papel e celulose em Caieiras. Todas as linhas estão na página de exaustor industrial.
