Projeto de Captação de Particulados para Misturadores na Indústria Química
na Indústria Química
Obra executada em Franca/SP· química
Coletor de pó para misturadores em uma indústria química, controlando a emissão de partículas finas que comprometem a qualidade do processo e a saúde dos operadores.
Coletor de Pó
Em processos químicos, vapores corrosivos e gases tóxicos em baixa concentração representam riscos graves de saúde e compliance.
Problema apresentado:
Exposição a VOCs e gases tóxicos — limites de tolerância da NR-15
Corrosão severa de equipamentos em aço carbono
Emissão atmosférica fora de padrão CONAMA — autuações caras
Risco de incêndio/explosão com vapores inflamáveis
Solução:
A Brasfaiber projetou e instalou um coletor de pó específico para misturadores:
Captores dedicados posicionados sobre os misturadores — captação na fonte de emissão

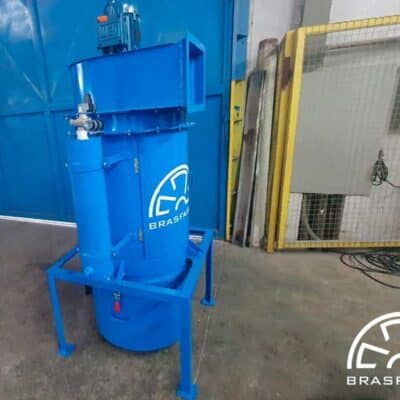

Coletor de pó com sistema de limpeza automática — operação contínua sem paradas
Materiais resistentes à corrosão química — adequados ao ambiente de indústria química
Exaustor centrífugo — pressão estática para o sistema de dutos e filtro
O Resultado
O sistema eliminou a emissão de partículas finas durante o processo de mistura, protegendo os operadores e evitando a contaminação dos produtos. A redução do acúmulo de pó nos equipamentos diminuiu a corrosão e os custos de manutenção, melhorando a eficiência operacional da planta.
Em planta química, o elemento filtrante é o item que define o intervalo de troca do coletor. O meio precisa ser compatível com o gás do processo — material errado endurece ou rasga bem antes do prazo previsto.
Galeria do Projeto
1 / 5Ampliar
Solução:

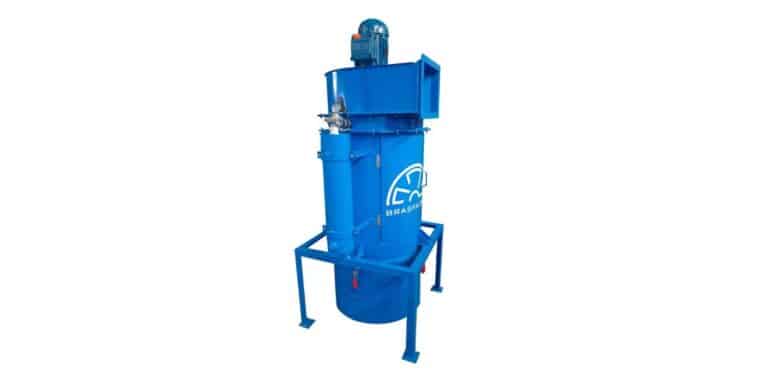

O Coletor de Pó Industrial oferece uma solução eficiente para a captura dessas partículas durante o processo de mistura. O sistema conta com exaustão localizada, que é transportada por uma rede de dutos para o coletor de pó, posicionado em um local separado.
Este método garante a remoção eficiente do pó sem dispersão no ambiente, minimizando a poluição do ar e mantendo o local de trabalho seguro e limpo. O design portátil do coletor permite sua realocação entre diferentes misturadores, adaptando-se às necessidades dinâmicas do ambiente de produção. O coletor opera continuamente, removendo o pó de forma eficaz e garantindo que as misturas químicas sejam processadas em condições ideais.

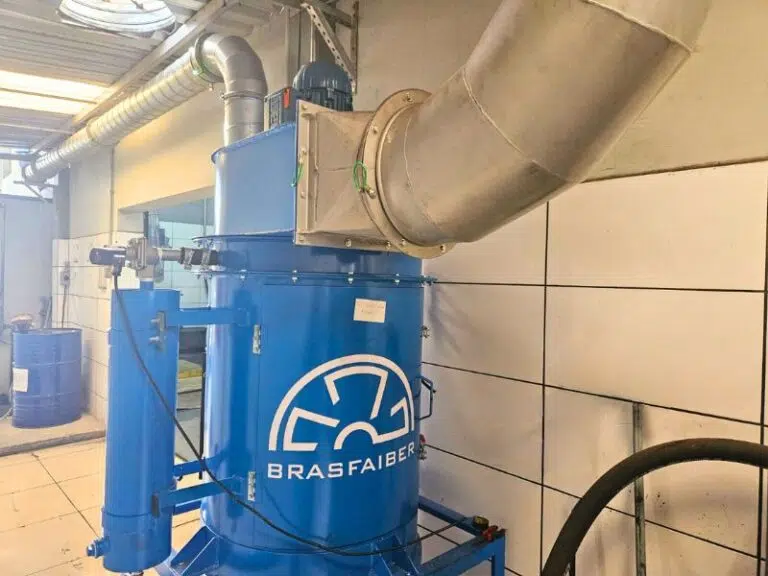

Resumo técnico: coletor de pó à prova de explosão CC/40-300-EXP atendendo três pontos de captação em misturadores, em uma indústria química de tintas em Franca/SP.
• Equipamento central: caixa coletora CC/40-300-EXP, à prova de explosão • Vazão: 2.400 m³/h • Pressão: 300 mmCA • Pontos de captação: 3 • Limpeza: automática, com válvula solenoide e reservatório de ar comprimido

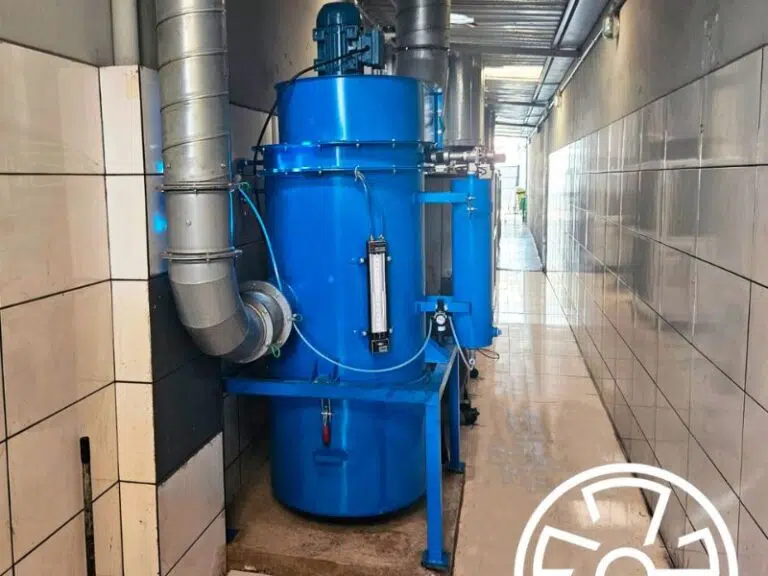

Sistema de Captação Instalado

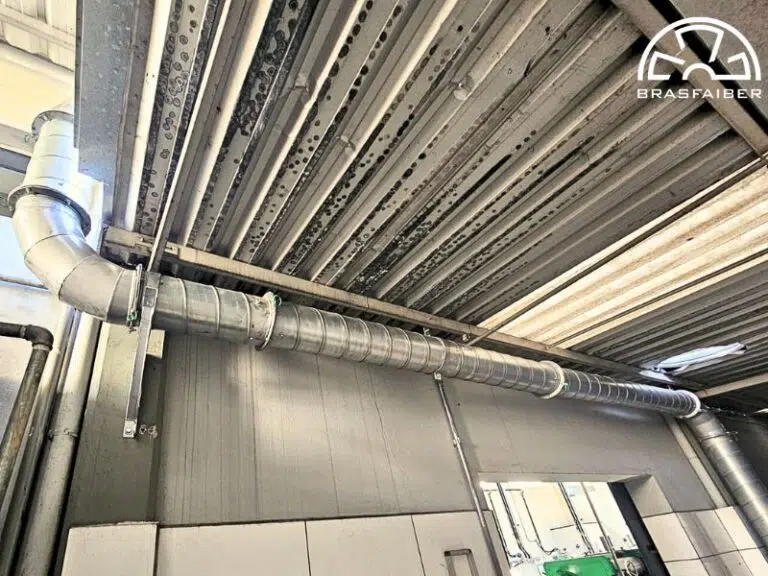

Na produção de tintas, o pó de pigmento é lançado ao ar durante o carregamento dos misturadores — e em ambiente com solvente, esse particulado em suspensão exige equipamento à prova de explosão. O sistema instalou um coletor de pó na versão EXP ligado a três pontos de captação por curvas, derivações e dutos, capturando o particulado na fonte, antes que ele se disperse pelo setor.
Sistema automático com válvula solenoide e reservatório de ar comprimido
—
—
Captação

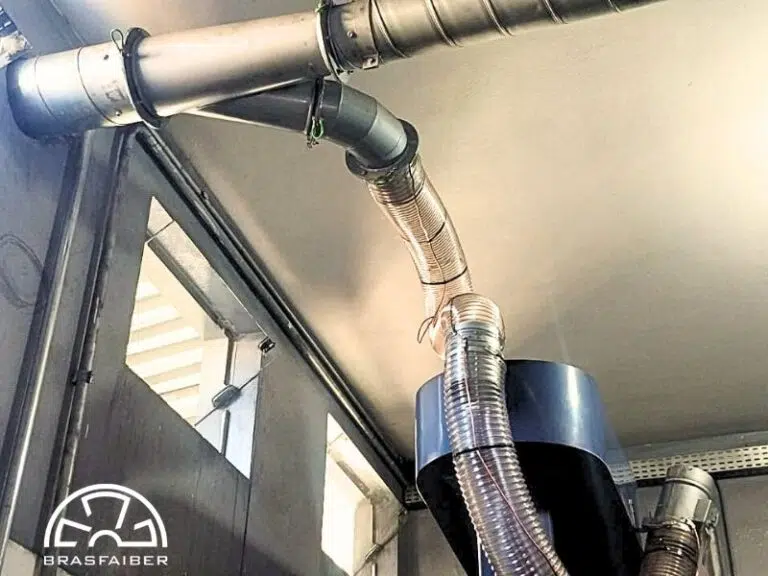

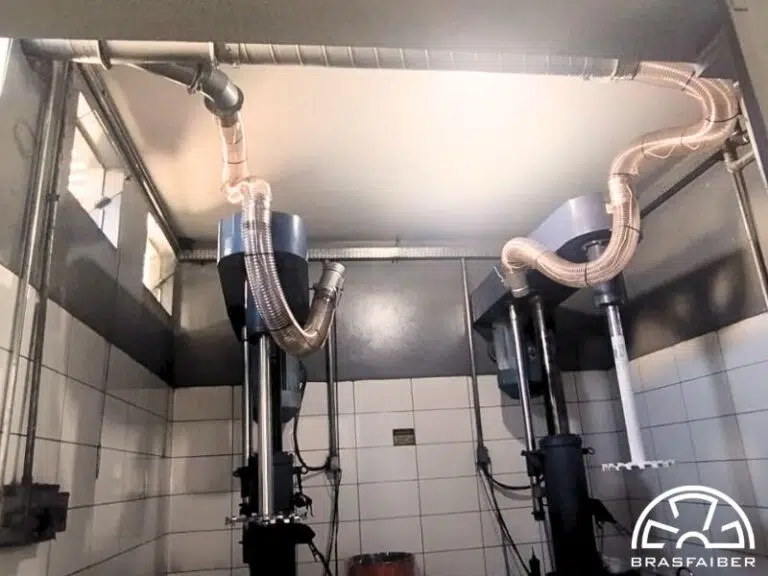

3 pontos com mangueira flexível, interligados por curvas, derivações e dutos
—
—
Destaques Técnicos
Versão EXP: construção à prova de explosão, exigida onde o pó em suspensão convive com vapores de solvente.
Captação na fonte, não no ambiente: três pontos posicionados junto aos misturadores retiram o particulado antes de ele se espalhar — o que exigiria vazões muito maiores para o mesmo resultado.
Limpeza automática com reservatório próprio: a válvula solenoide dispara pulsos a partir de reservatório de ar comprimido dedicado, sem depender da rede de ar da fábrica.
Equipamento compacto e transportável: ocupa pouco espaço no pátio produtivo e pode ser reposicionado conforme a linha muda.
Mangueira flexível nos pontos: permite ajustar a posição da captação sem refazer a rede de dutos.
Dados técnicos conforme os equipamentos efetivamente fornecidos neste projeto. A necessidade de versão à prova de explosão é definida pela classificação de área de cada planta.
Como funciona o coletor de pó — animação 3D
Animação ilustrativa de como funciona o coletor de pó. Ela mostra o princípio do sistema, não reproduz este projeto.
Este projeto usa filtro de manga. Cada operação tem poeira, vazão, temperatura e gases diferentes — informe os dados do seu processo e a nossa engenharia dimensiona o sistema para a sua planta.
