Projeto de Exaustão para Hangar de Manutenção de Aeronaves

Resumo técnico: sistema de exaustão com filtragem para a área de pintura de um hangar de manutenção de aeronaves, captando o overspray de tinta e os vapores de solvente antes da descarga na atmosfera.

• Equipamentos: 4 exaustores de parede EP/103-W-E-F-CA Ø1000 mm em PRFV
• Exaustão: 120.000 m³/h (30.000 m³/h cada)
• Filtragem dupla: 9 elementos G4 + 9 de carvão ativado por unidade
• Renovação do ar: ~20 trocas por hora
• Padrão: Anvisa, motor 5 CV · 6 polos · IP55

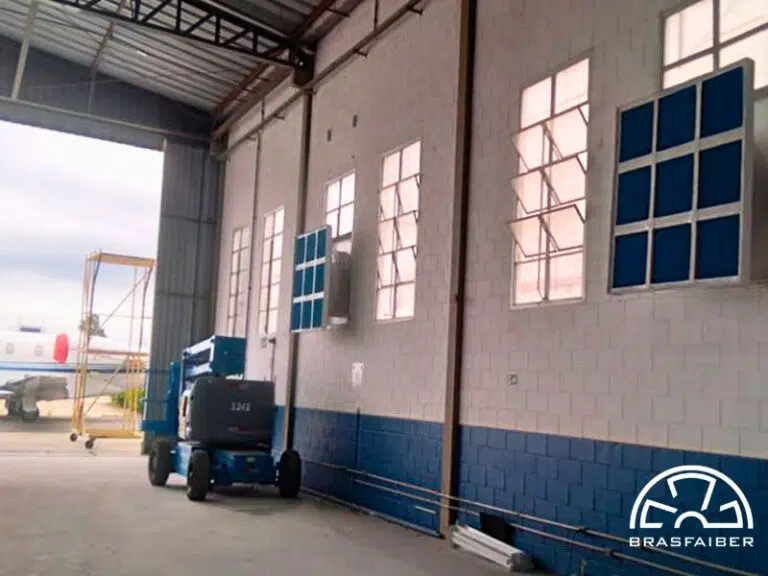

Sistema de Exaustão e Filtragem Instalado

Na pintura de aeronaves, o ar carrega particulado de tinta (overspray) e vapores de solvente que precisam ser captados e tratados antes de retornar à atmosfera. A Brasfaiber instalou exaustores axiais de parede com caixa de filtragem: o estágio G4 retém o material particulado e o estágio de carvão ativado adsorve os compostos orgânicos voláteis e os odores, garantindo a renovação contínua do ar do hangar com descarga tratada.

Materiais Resilientes

Os exaustores industriais usados em áreas de pintura devem ser fabricados com materiais resistentes à corrosão e aos solventes, como o Plástico Reforçado com Fibra de Vidro (PRFV). Esse material é escolhido por sua durabilidade e resistência às condições severas do ambiente.

• Resistência à Corrosão: O PRFV é altamente resistente à corrosão, essencial em ambientes expostos a solventes e produtos químicos.
• Durabilidade: A fibra de vidro proporciona alta durabilidade, permitindo que os equipamentos suportem desgaste intenso.
• Fácil Limpeza: As superfícies lisas do PRFV facilitam a limpeza e a manutenção, mantendo a eficiência do sistema.
• Baixa Manutenção: A resistência e a durabilidade do PRFV reduzem manutenções, diminuindo custos e evitando interrupções.

Destaques Técnicos

• Filtragem dupla: caixa de filtro em PRFV com 9 elementos plissados G4 (eficiência gravimétrica 94%, NBR 16401) + 9 elementos de carvão ativado para adsorção de solventes e odores.
• Casulo de isolamento do motor: motor protegido em casulo de PRFV, adequado ao ambiente de pintura.

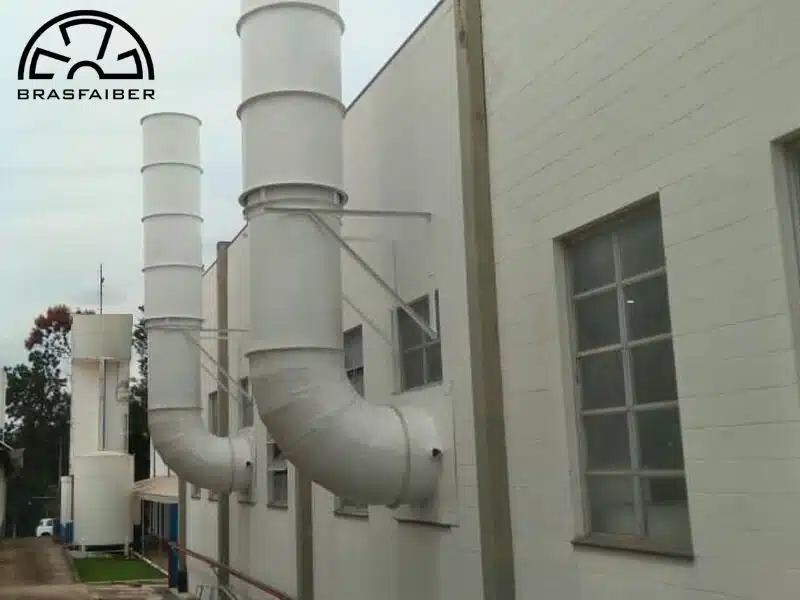

• Tubulação em PRFV: dutos circulares conforme ABNT e SMACNA, garantindo estanqueidade e resistência mecânica.
• Padrão Anvisa: acabamento em pintura acrílica branca (Munsell N 9.5); motor 5 CV, 6 polos, IP55 trifásico.
• Instalação NR-35: montagem executada por equipe própria certificada para trabalho em altura.

Memória de Dimensionamento

A renovação do ar na área de pintura é determinada pela capacidade de exaustão instalada. Para uma área de pintura estimada em 750 m² com pé-direito de 8 m:

Resultado: renovação de aproximadamente 20 trocas de ar por hora — taxa adequada para áreas de pintura — com captação do particulado e dos vapores de solvente antes da descarga tratada na atmosfera.

Dimensionamento técnico baseado nos equipamentos efetivamente fornecidos neste projeto (proposta aprovada). As dimensões da área são estimadas a partir da capacidade instalada; o projeto definitivo é dimensionado conforme o levantamento de cada planta.
