Projeto de Exaustão de Cobertura para Indústria de Peças Plásticas

Solução:

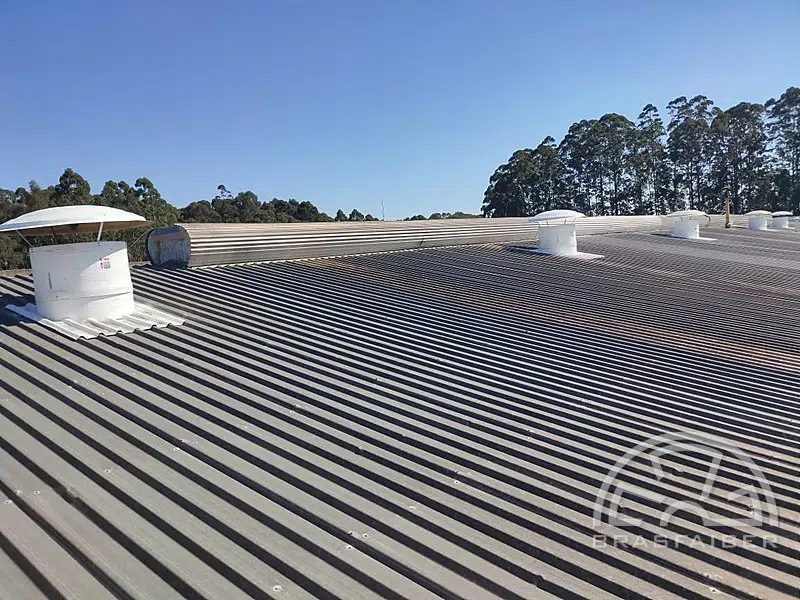

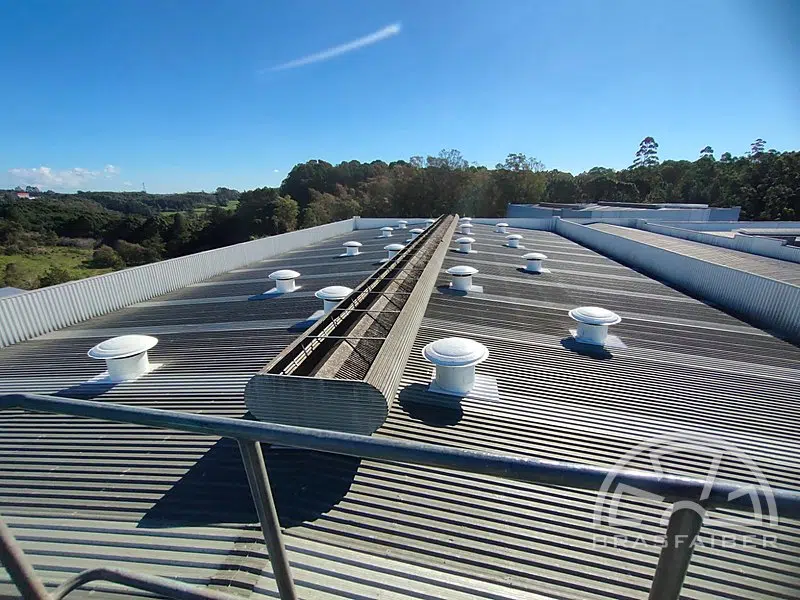

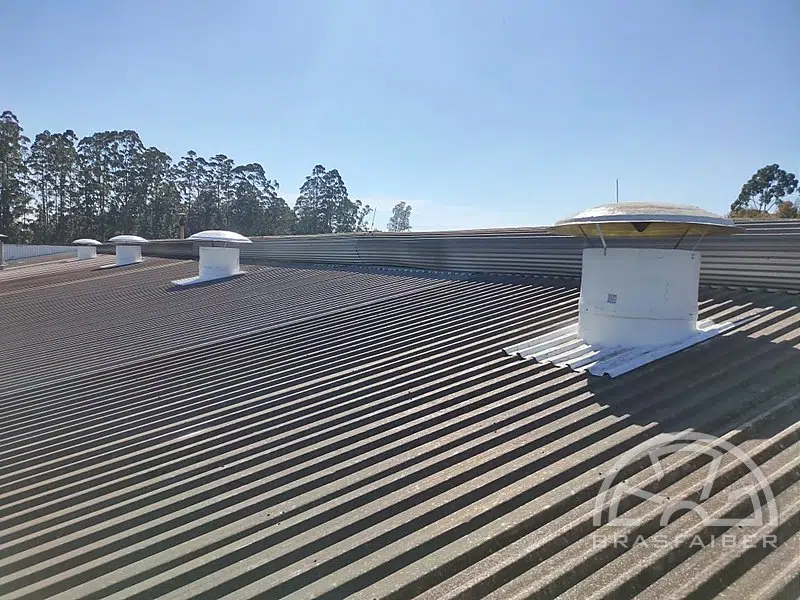

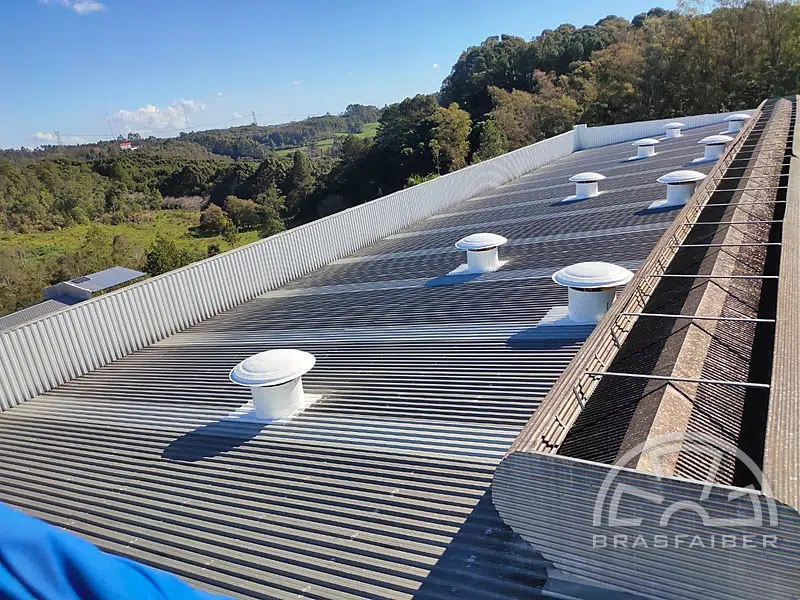

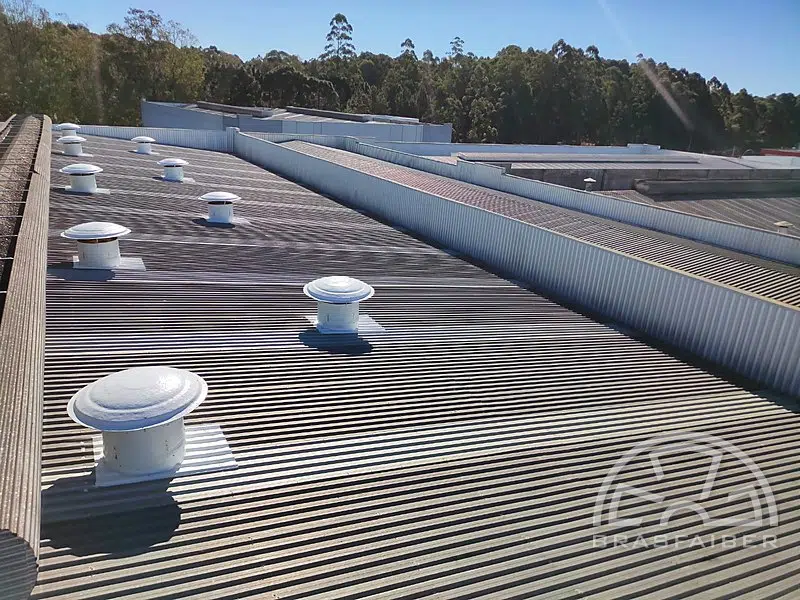

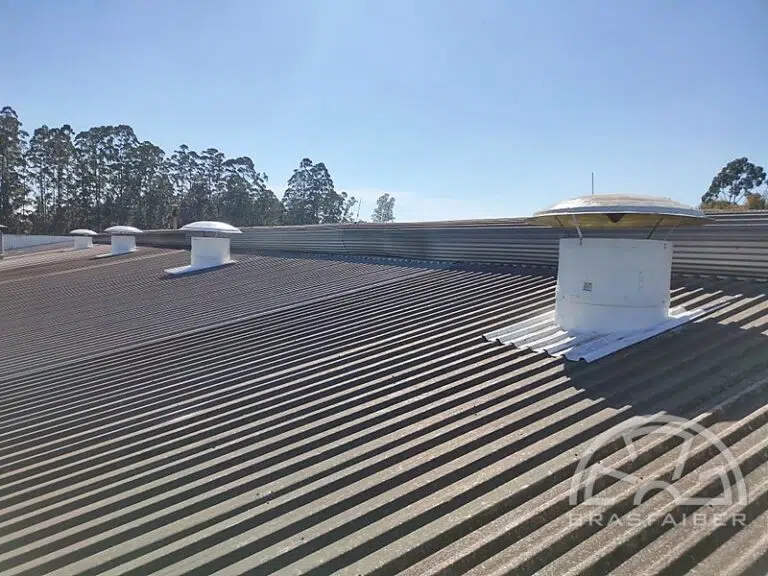

Após levantamento técnico de campo, a Brasfaiber projetou e instalou um sistema de exaustão de cobertura com 22 exaustores axiais de telhado Ø 1.000 mm em PRFV (Plástico Reforçado com Fibra de Vidro), distribuídos ao longo das águas do telhado dos setores de preparação de superfície e pintura. Os equipamentos retiram continuamente o ar quente e os vapores no ponto mais alto do galpão, onde eles se concentram:

Componentes do Sistema

• Exaustores axiais de telhado ET/103 — 21 unidades de Ø 1.000 mm, com vazão máxima de 31.500 m³/h cada, acionadas por motor de 1,5 CV, 8 polos, IP55. São o corpo principal da renovação do ar, distribuídos ao longo das águas de cada setor para não deixar zonas mortas entre eles;

• Exaustor axial de telhado ET/103-W — 1 unidade de maior capacidade, com vazão máxima de 42.000 m³/h e pressão de até 25 mmca, acionada por motor de 3 CV, 6 polos, IP55, aplicada no ponto de maior carga térmica;

• Telha de fixação em PRFV — cada exaustor é entregue com a telha fabricada no perfil da cobertura existente (até 1.500 × 2.100 mm), o que preserva a estanqueidade do telhado no ponto de instalação e dispensa adaptações em obra.

Especificações Técnicas

• Construção em PRFV — voluta, telha e chapéu em plástico reforçado com fibra de vidro; hélice em poliamida reforçada com fibra de vidro. Material leve e resistente à corrosão, adequado à convivência com vapores de solvente;

• Baixo peso estrutural — o PRFV permite instalar 22 equipamentos ao longo da cobertura sem reforço da estrutura do telhado;

• Exaustão mecânica — os exaustores são motorizados: a extração não depende do vento, e o efeito chaminé natural é potencializado pelo acionamento, mantendo a vazão constante mesmo em dia parado;

• Acabamento — pintura acrílica na cor branca (Munsell N 9.5); motores trifásicos IP55.

Como o Sistema Atua

1. O calor gerado no processo — injeção, moldes aquecidos, estufas de cura — e os vapores liberados na pintura sobem por convecção e se acumulam na camada de ar logo abaixo da cobertura;

2. Os exaustores de telhado, motorizados, retiram esse ar exatamente onde ele se concentra, no ponto mais alto do galpão, sem depender de vento ou de aberturas no telhado;

3. A saída contínua de ar cria uma leve depressão interna, e o ar de reposição entra pelas aberturas laterais do galpão, formando um fluxo vertical de baixo para cima;

4. A distribuição dos 22 equipamentos ao longo das águas — e não concentrados em um trecho — evita bolsões de ar parado entre um exaustor e outro;

5. O resultado é a renovação contínua do volume de ar dos dois setores, com queda da temperatura acumulada sob a cobertura e menor permanência dos vapores na zona de trabalho.

Engenharia e Instalação

Todo o escopo foi executado por equipe própria da Brasfaiber: levantamento técnico de campo, projeto, fabricação dos equipamentos e das telhas no perfil da cobertura existente e montagem mecânica. A instalação em cobertura foi realizada por profissionais com certificação NR-35 para trabalho em altura, com integração prévia às normas de segurança da planta.
